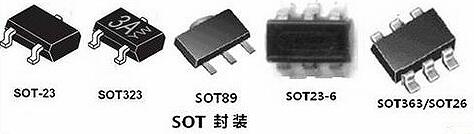

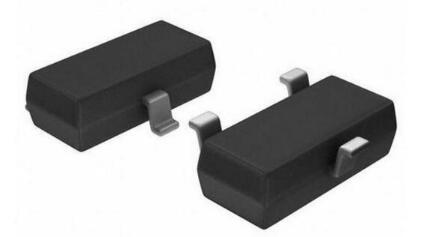

SOT-23指的是封裝，就是SOT就是SMALLOUTLING的意思。三極管、二極管本身是半導體芯片，它需要用塑料把它封裝起來才能使用。這個塑料封裝的形式有多種多樣，SOT-23就是一種外觀封裝樣式。如下圖的三極管、二極管就是SOT-23封裝。封裝形式與三極管的型號無關，同樣型號的三極管可以有多種封裝形式。一般都是小外形貼片封裝的，SOT是SOP系列封裝的一種。

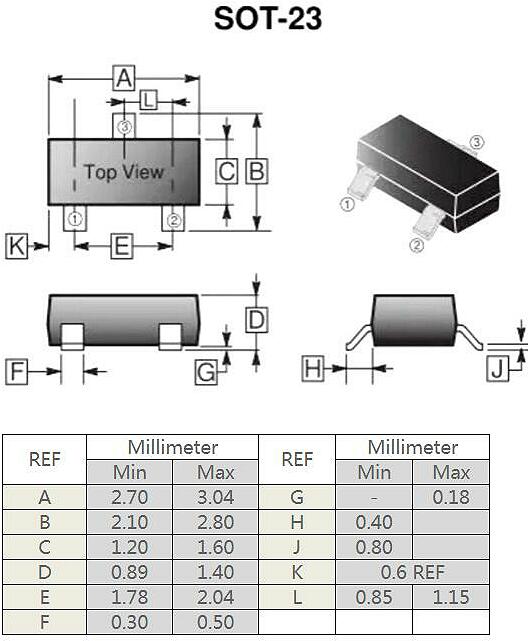

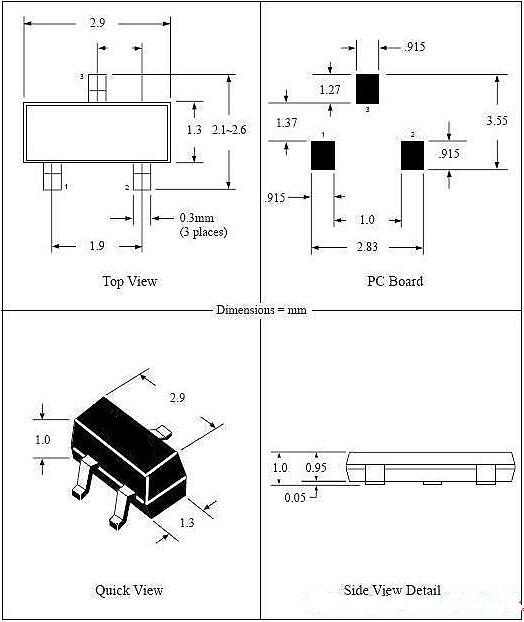

來發現SOT23封裝器件的原理圖和PCB庫的封裝形式不統一，查閱了多個資料，確認正確順序如下：
SOT（Small Out-Line Transistor）小外形晶體管封裝。這種封裝就是貼片型小功率晶體管封裝，比TO封裝體積小，一般用于小功率MOSFET。
