電動推桿-電動推桿電機控制電路設計原理-如何控制它的速度變化-KIA MOS管
信息來源：本站 日期：2019-03-11
在了解電動推桿電機控制電路之前，我們來看看電動推桿的一些基本知識。電動推桿是一種將電動機的旋轉運動轉變?yōu)橥茥U的直線往復運動的電力驅動裝置?？捎糜诟鞣N簡單或復雜的工藝流程中做為執行機械使用，以實現遠距離控制、集中控制或自動控制。
多用于家用電器、廚具、醫療器械、汽車等行業的運動驅動單元。
電動機經齒輪或蝸輪蝸桿減速后，帶動一對絲桿螺母。把電機的旋轉運動變成直線運動，利用電動機正反轉完成推桿動作。如通過各種杠桿、搖桿或連桿等機構可完成轉動、搖動等復雜動作。通過改變杠桿力臂長度，可以增大或減小行程。行程控制裝置
蝸輪蝸桿傳動形式：電機齒輪上的蝸桿帶動蝸輪轉動，使蝸輪內的小絲桿作軸向移動，由連接板帶動限位桿相應作軸向移動，至所需行程時，通過調節限位塊壓下行程開關斷電，電動機停止運轉（正反控制相同）。
齒輪傳動形式：電機通過減速齒輪后帶動安裝于內管的小絲桿，帶動與之連接一起的做軸向運行螺母，至所設定的行程時螺母觸角壓住限位開關斷開電源，電機停止運動（反向與之相同）。
電動推桿是一種位移執行機構，也是一種 位置控制機構。工作時，通過對推桿行程的控制，使其按一定的位移速度和方向?qū)崿F(xiàn)風門的開啟和閉合動作 （又稱風門電機）；在推桿行程極限處，要求停機并保持 位置；在推桿行程中發出行程的位置信號，再與主控中心協調，以控制門的開關走向，從而達到調控局部單元系統溫度的目的。要求電動推桿既能提供一定的負載能力，又能滿足要求的位移速度。
目前國內有些單位正在研究，但在精度和自鎖性方面不能滿足用戶需求。國外也有類似產品，其負載能力可達150KG，電機具備反向傳動自鎖性，但是結構較復雜，制作工藝有難度，代價較高昂。為此，參考國外樣機自行設計研制了具有高精度、低成本，滿足負荷和功能要求的新型電動推桿：采用先進的控制方法，結構上解決自鎖功能，選用國產電機和電子器件，實現自主加工滿足用戶需求，具有很高的實用價值。

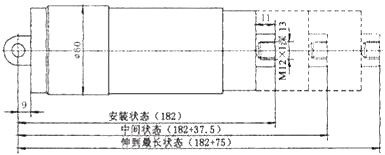

電動推桿外形結構圖
電動推桿的結構分為控制裝置、驅動電機、傳動機 構、發訊、限位裝置。根據國產電機情況，從機械方面彌補電機功能的不足。傳動機構保證運動的自鎖性，以滿足推桿帶負載停機定位的需要。發訊裝置采用先進的電子技術，設置位置傳感器，獲得無磨損、高壽命、低功耗。電動推桿的運動行程可以隨意調整。根據用戶要求及實際需要，將調整范圍設計為：零位0~8mm；中位 ±5mm，最大位移50~80mm。
在發訊和限位裝置中，調整傳感器的位置可以改變機構的運動行程。按用戶要求，推桿主體為圓柱體，徑向尺寸較小、 軸向尺寸大，工作時軸向伸縮獲得運動位移，負荷沿軸向。因此，中間傳動采用行星齒輪減速機構，徑向尺寸小、傳動效率高；末端輸出采用梯形螺紋機構，將圓周運動轉化為直線運動，獲得較大的軸向力、較高的傳動效率；并保證機構的自鎖性。
原風門電動機構控制電動推桿原理見圖２。按用戶要求和實 際需要所設計的方案電動推桿原理簡述如下。
（1）關閉風門：關閉風門信號輸入時，電機通電，帶動機械推桿運動，機構做關門動作。當推桿退回到零位即關門到位時，K1斷開（打至下端），電機斷電停轉，關門到位指示燈亮。
（2）開啟風門：開啟風門信號輸入時，電機通電，帶動機 械推桿運動，機構做開門動作。當推桿伸到行程最大處即開門到位時，K2斷開（打至下端），電機斷電停轉，開門到位指示燈亮。
（3）中間位置控制：推桿運動至中間位置時，中間位置指示燈亮。若無外控信號，推桿繼續前行，中間位置指示燈滅。若有外控信號，則K3斷開（打至下端），電機斷電停轉，中間位置指示燈保持亮。
原風門電動推桿原理圖
據此，電路設計方案如下圖。名詞及符號說明：關閉

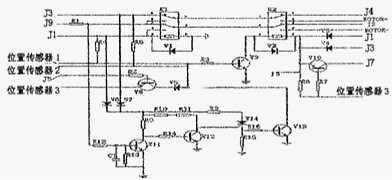

電動推桿控制電路圖
風門———表示機電機構活動臂向收縮方向移動，此時電機反轉。開啟風門———表示機電機構活動臂向伸長方向移動，此時電機正轉。電源為２７Ｖ，電流最大不超過２．５Ａ。圖中Ｊ１、Ｊ３、Ｊ５分別表示接反轉，正轉，中間位停止時的２７Ｖ電源電壓，Ｊ２、Ｊ４、Ｊ７分別表示到達相應位置時指示燈的２７Ｖ電源電壓。Ｊ９對應用戶端接地。ＭＯＴＯＲ代表電機，＋， －號代表其正轉，反轉。３結論 試驗結果如圖４。試 驗證明，該產品在最大電流不大于２．５Ａ的情況下，負載可達１５０ｋｇ，行 程為（０～８０）±1.5ｍｍ。
電動推桿電機控制電路最大速度和最小速度

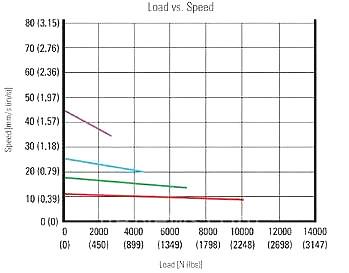

電動推桿的速度變化范圍依據推桿型號不同而有所變化，我們的產品目錄包含了每個推桿的數據列表，其中還有速度和負載關系的曲線圖。
在一定范圍內，負載固定的情況下，我們可以通過降低推桿的輸入電壓來降低推桿的運行速度，如果輸入電壓減少達到極限值，將會限制電流到達推桿從而導致推桿停止工作。大部分推桿都會在額定輸入電壓的+/-10%范圍內運行。

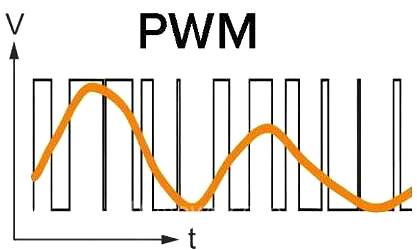

PWM與速度
脈沖寬度調整簡稱PWM，通常用于控制速度。 帶有PCB的執行器，通常不允許使用PWM，因?yàn)樗鼤?huì)損壞電路板上的元件。
交流電動推桿速度
一般電動推桿使用單速電機，在通電時輸出恒定的扭矩。 由該扭矩產生的線速度將根據所施加的負載而有所變化。
大多數情況下，還包含一個詳細說明速度與負載關系的圖表。
然而，對于交流執行器速度的控制，最好是選擇Thomson精密直線執行器(電缸)系列。 PC系列和T系列執行器(電缸)是不帶電機的。 您可以根據您個人的應用要求選擇對應的電機，包括速度控制。或者，您可以選擇ECT系列，ECT是帶有各種交流伺服驅動系統和三相交流電機的精密直線執行器，它能夠?qū)崿F(xiàn)速度控制。
電動推桿電機控制電路中會用到很多電子元器件，現在很多電子產品采用先進的控制方法，結構上解決自鎖功能，基本選用國產電機和電子器件，實現自主加工滿足用戶需求，具有很高的實用價值。
