MOS管,KIA3508A替代FH80N07,70A/80V

MOS管 KIA3508A替代FH80N07公司概述

深圳市可易亞半導體科技有限公司（簡稱KIA半導體）.是一家專業從事中、大、功率場效應管(MOSFET)、快速恢復二極管、三端穩壓管開發設計，集研發、生產和銷售為一體的國家高新技術企業。

KIA半導體，已經擁有了獨立的研發中心，研發人員以來自韓國(臺灣)超一流團隊，可以快速根據客戶應用領域的個性來設計方案，同時引進多臺國外先進設備，業務含括功率器件的直流參數檢測、雪崩能量檢測、可靠性實驗、系統分析、失效分析等領域。

MOS管KIA3508A替代FH80N07產品-MOS管KIA3508A簡介

（一）MOS管KIA3508A產品特征

RDS（ON）=11mΩ（典型值）@ VGS=10v

100%雪崩測試

可靠、堅固耐用

無鉛和綠色設備可用（符合RoHS標準）

MOS管KIA3508A 70A/80V主要參數

產品型號：KIA3508

工作方式：70A/80V

漏源電壓：80V

柵源電壓：±25V

漏電流連續：70A

脈沖漏極電流：240A

雪崩電流：70A

漏源擊穿電壓：80V

柵極閾值電壓：2.0V

輸入電容：2900 PF

輸出電容：290 PF

上升時間：11 ns

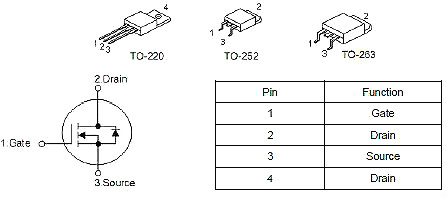

MOS管KIA3508A 70A/80V封裝圖

MOS管KIA3508A應用領域

開關中的應用

逆變電源的電源管理

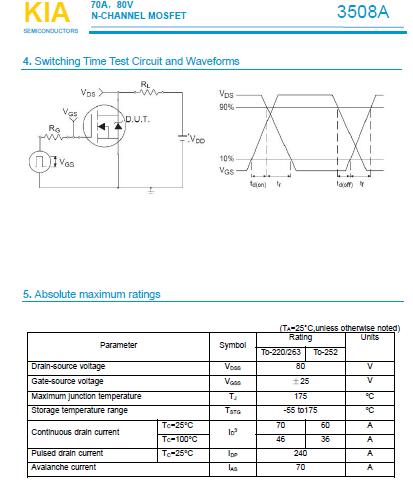

MOS管KIA3508A 70A/80V規格書

查看及下載規格書，請點擊下圖。

MOS管KIA3508A替代FH80N07產品-MOS管FH80N07產品介紹

（一）MOS管FH80N07產品特點與描述

1、FHP80N07為低壓大電流功率場效應管,廣泛應用于電動車控制器和同步整流電路中。

2、80A ,70V

3、RDS(on)=6.8mΩ(typ)@VGS=10V

4、開關速度快

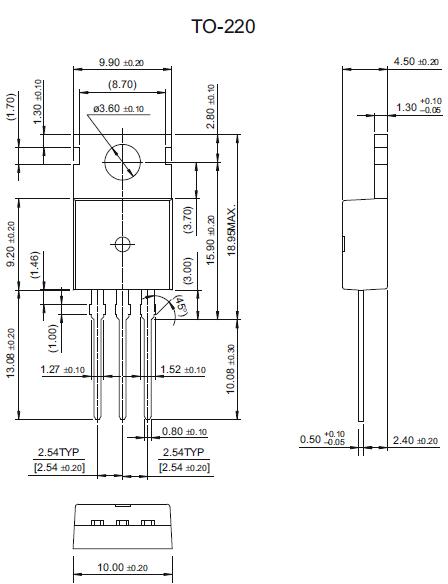

（二）MOS管FH80N07封裝圖

（三）MOS管FH80N07產品主要參數

漏-源電壓：70V

漏極直流電流:80V

漏極直流電流＠TC=100℃:66A

最大脈沖漏極電流:320A

柵-源電壓:±25V

耗散功率:150W

單脈沖雪崩擊穿能量:315MJ

重復脈沖雪崩擊穿能量:13MJ

二極管正向電流:80A

輸入電容:3100pF

輸出電容:440pF

反向傳輸電容:260pF

（四）MOS管FH80N07產品規格書

查看及下載規格書，請點擊下圖。
