MOSFET概述

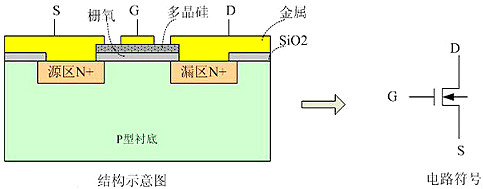

金屬-氧化物半導體場效應晶體管,簡稱金氧半場效晶體管(Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET)是一種可以廣泛使用在模擬電路與數字電路的場效晶體管(field-effect transistor)。MOSFET依照其“通道”(工作載流子)的極性不同,可分為“N型”與“P型” 的兩種類型,通常又稱為NMOSFET與PMOSFET,其他簡稱上包括NMOS、PMOS等。


MOSFET,MOSFET應用參數


MOSFET應用參數理論分析

MOSFET應用參數理論著重分析,下文會從各個方面來解析MOSFET的應用參數。MOSFET是開關電源中的重要元器件,也是比較難掌握的元器件之一,尤其在LLC,LCC軟開關的設計中,對于MOSFET元器件本身的理解尤其重要,理解透徹了,也就應用自如了。


(一)功率損耗

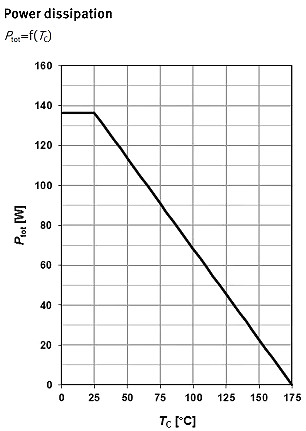

MOSFET的功率損耗主要受限于MOSFET的結溫,基本原則就是任何情況下,結溫不能超過規格書里定義的最高溫度。而結溫是由環境溫度和MOSFET自身的功耗決定的。下圖是典型的功率損耗與MOSFET表面結溫(Case temp.)的曲線圖。


MOSFET,MOSFET應用參數

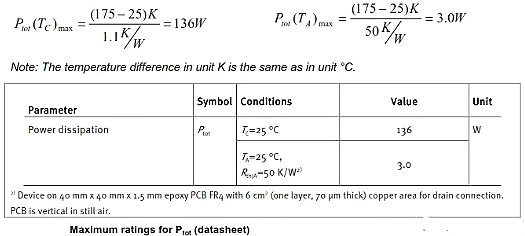

一般MOSFET的規格書里面會定義兩個功率損耗參數,一個是歸算到芯片表面的功率損耗,另一個是歸算到環境溫度的功率損耗。這兩個參數可以通過如下兩個公式獲得,重點強調一點,與功耗溫度曲線密切相關的重要參數熱阻,是材料和尺寸或者表面積的函數。隨著結溫的升高,允許的功耗會隨之降低。


MOSFET,MOSFET應用參數


根據最大結溫和熱阻,可以推算出MOSFET可以允許的最大功耗。


MOSFET,MOSFET應用參數


歸算到環境溫度的熱阻是布板,散熱片和散熱面積的函數,如果散熱條件良好,可以極大提升MOSFET的功耗水平。


(二)漏極(溝道)電流

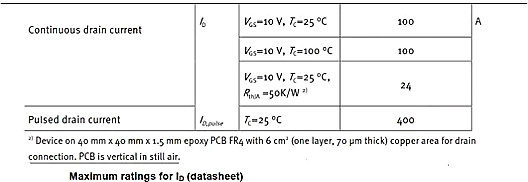

規格書中會定義最大持續漏極電流和最大脈沖電流,如下圖。一般規格書中最大脈沖電流會定義在最大持續電流的4倍,并且隨著脈沖寬度的增加,最大脈沖電流會隨之減少,主要原因就是MOSFET的溫度特性。


MOSFET,MOSFET應用參數


理想情況下,理論上最大持續電流只依賴于最大功耗,此時最大持續電流可以通過功率公式(P=I^2 R)推算出。如下式:


MOSFET,MOSFET應用參數

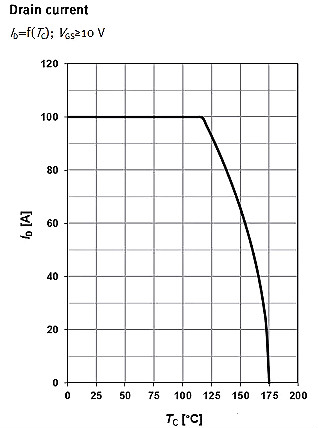

然而實際中,其他條件會限制理論上計算出來的最大持續電流,比如銅線直徑,芯片工藝與組裝水平等。比如上式中計算的最大持續電流為169A,但是考慮到其他約束條件,實際只能達到100A。所以制造商的工藝水平某種程度上決定了設計余量,知名廠商往往強項就在于此。下圖就是實際的持續電流與結溫的關系曲線圖,脈沖電流是由安全工作區決定的。


MOSFET,MOSFET應用參數


(三)安全工作區

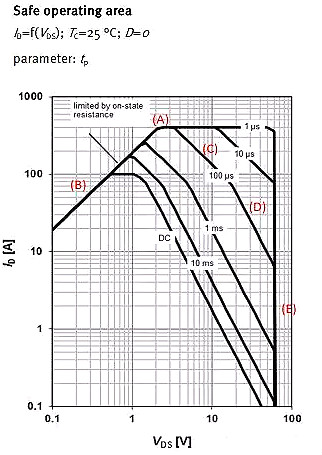

安全工作區可以說是MOSFET最重要的數據,也是設計者最重要的設計參考。下圖是典型的安全工作區圖形。


MOSFET,MOSFET應用參數

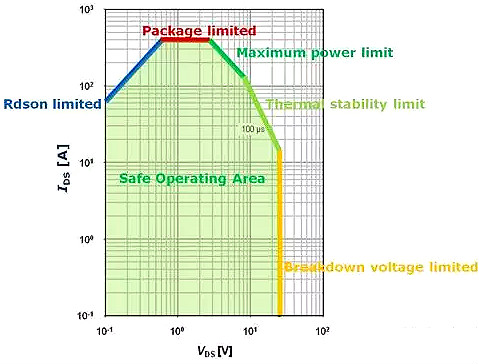

由上圖可知,MOSFET的SOA實際上有5條限制線,這5條限制線決定了SOA的區域。細節如下圖:


MOSFET,MOSFET應用參數


(1)Rdson限制線

Rdson限制線是Vds和Ids的函數,這天直線的斜率就是MOSFET的最大Rdson(Vgs=10V, Tj=150℃),因此Rdson限制線可以由下式給出:


MOSFET,MOSFET應用參數


由上式可知:

因?yàn)殡S著 Vgs降低Rdson會增加,因此對于較低的Vgs,Rdson限制線會向下移動。


因?yàn)镽dson會隨著Tj的降低而增大,因此對于Tj小于150C的情況,Rdson會向上移動。


(2)封裝限制線

當順著Rdson向著更大電壓和電流的方向移動就會到達封裝限制線。不同封裝的MOSFET和工藝水平?jīng)Q定了這條線的水平。封裝限制線并不隨著溫度變化而變化。


(3)最大功率限制線

封裝限制線之后就是最大功率限制線,這條線的規則就是MOSFET功耗產生的溫升加上25C不能超過MOSFET的最大結溫,比如150C。MOSFET的散熱條件對這條限制線影響很大,因此與溫度相關的變量,比如熱阻,Tc和功耗也就限制了應用。


MOSFET,MOSFET應用參數


可以得出:

Ids受限于最大結溫Tj,最大允許溫升是由Tj和Tc之差決定的。


Ids受限于熱阻ZthJC的影響,脈沖情況下的ZthJC是由脈沖長度與占空比決定的。


(4)溫度穩定(不穩定)限制線

跟隨者最大功率限制線就是溫度不穩定限制線,這條限制線是設計者比較容易忽視的限制線。要深入理解此條限制線,需要理解MOSFET溫度不穩定的條件是什么。MOSFET溫度達不到穩定狀態,意味著隨著溫度的變化,MOSFET產生的功耗快于MOSFET耗散的功耗。也就是如下公式:


MOSFET,MOSFET應用參數


在這樣的條件下,MOSFET的溫度達不到穩定狀態,進一步分析公式:


MOSFET,MOSFET應用參數


通常情況下,Vds可以認為隨著溫度變化基本不變,Ids/T稱為溫度系數。由于Vds>0, 1/ZthJC(tpulse)>0, 因此如果發生不穩定,也就是上式要成立,有且只有溫度系數?Ids/?T>0才有可能發生。但是怎么從MOSFET的規格書中得到這一信息那?大多數規格書中并不會直接給出這個溫度系數的。但是可以從其他曲線中推導出來。比如規格書中Ids over Vgs的曲線(不同溫度下)。

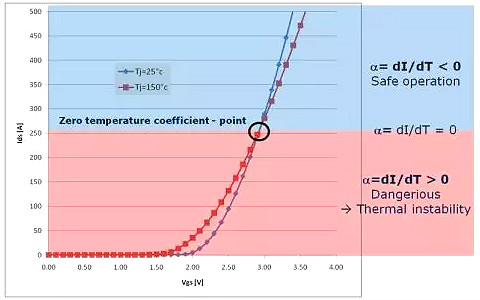

舉例說明,如下圖所示,分別畫出了在25C Tj和150C Tj情況下的曲線。由圖中可以看出,Vgs=2.5V下,Ids隨著溫度的增加而增加,也就意味著Vgs=2.5V下,溫度系數為正。在Vgs=3.5V下,Ids隨著溫度的增加而減小,也就意味著Vgs=3.5V下,溫度系數為負。25C曲線和150C曲線的交叉點被稱為零溫度系數點(ZTC),很顯然,只要Vgs小于ZTC交叉點,就會發生溫度的不穩定。


MOSFET,MOSFET應用參數


溫度系數由正溫度系數變?yōu)樨?fù)溫度系數理論上是兩個參數互相競爭的結果。一方面Rdson隨著溫度的升高而變大,另一方面Vth隨著溫度的升高而減小,在溫度較高的時候,Rdson起主導,因此溫度升高,電流減小。溫度較低的時候,Vth起主導。溫度升高,電流升高。


溫度的不穩定區域發生在Vgs小于ZTC對應的臨界點,ZTC是MOSFET跨導的函數,MOSFET的跨導越大,ZTC對應的Vgs也越高。而現在的MOSFET的工藝,尤其是CoolMos或者DTMOS,跨導會越來越大,因此對于Vgs的設計也至關重要。


(5)擊穿電壓限制線

SOA的右半面就是擊穿電壓限制線,也就是BVDSS。BVDSS是Tj的函數,這一點要格外注意,尤其在低溫應用的時候,BVDSS會衰減,確保低溫下,電壓應力滿足要求。


(四)最大瞬態熱阻抗-ZthJC

熱阻抗由兩部分構成,一部分是熱態電阻Rth,另一部分是熱態電容Cth。


RthJC是從芯片的結到達表面的熱阻,這個路徑?jīng)Q定了芯片本身的溫度(功耗、熱阻、Tc)。


ZthJC同時也考慮了Cth無功功率帶來的溫度影響。這個參數通常用來計算由瞬態功耗帶來的溫度累加。

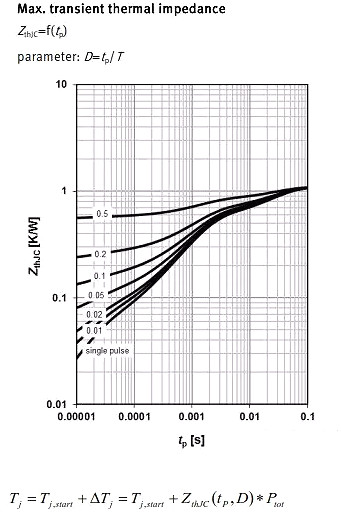

MOSFET,MOSFET應用參數


(五)典型輸出特性

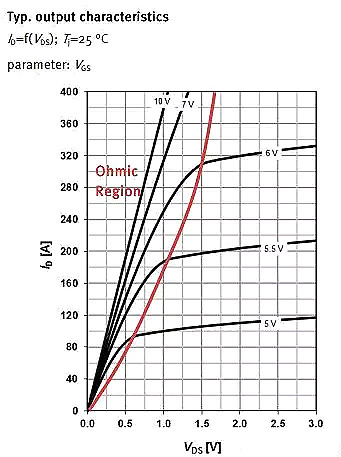

MOSFET的典型輸出特性描繪了漏極電流Id在常溫下與Vds和Vgs的關系。


MOSFET,MOSFET應用參數


對于MOSFET工作于開關的應用,應該使得MOSFET工作在“ohmic”區域,劃分ohmic區域與飽和區域的臨界線是由Vds=Vgs-Vgs(th)決定的。


(六)Rds(on)

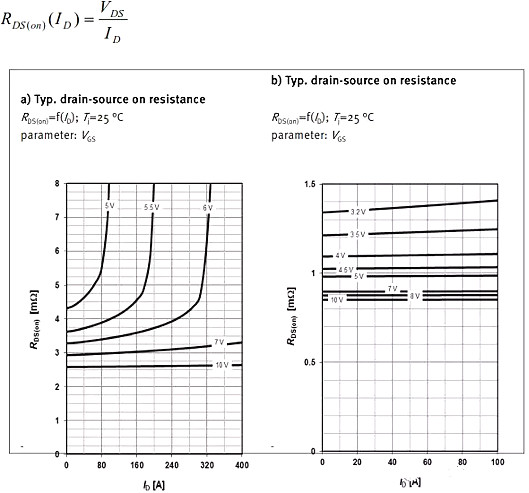

Rds(on)是漏極電流Id的函數,由MOSFET的典型應用曲線以及歐姆定律可以得到:


MOSFET,MOSFET應用參數


從曲線可以看出,Vgs對于Rds(on)起著至關重要的作用,對于MOSFET,一定要使得MOSFET徹底開通,不能設計在欠驅動狀態。一般而言,對于功率型MOSFET,10V的驅動電壓是比較推薦的。


另外Rds(on)也是Tj的函數,一般可用如下公式進行計算:


MOSFET,MOSFET應用參數


a是依賴于溝道技術參數,工藝和使用技術定下來,a是常量。比如英飛凌的OptiMOS功率MOSFET, a可以取值0.4。


MOSFET,MOSFET應用參數


(七)跨導

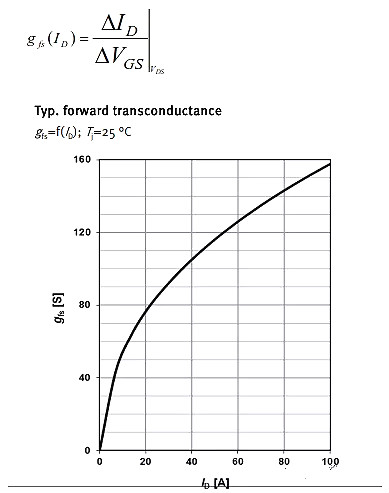

跨導反映了漏極電流Id對于Vgs變異的敏感程度。


MOSFET,MOSFET應用參數


對于應用MOSFET做自激諧振的線路里面,跨導參數的大小起著重要的作用。


(八)門極門檻電壓Vth

門檻電壓Vth定義在出現指定的漏極電流下的驅動電壓。MOSFET的量產線上,Vth是在25C溫度下,Vds=Vgs,漏極電流是uA級別下測量的。

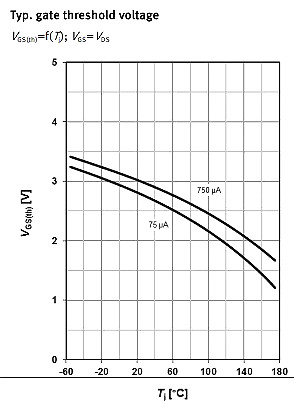

門檻電壓會隨著溫度的升高而減小,如下圖所示:


MOSFET,MOSFET應用參數


(九)寄生電容

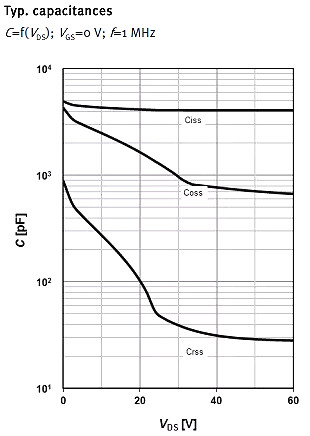

MOSFET的寄生電容由三類,它們分別是門極源極電容,門極漏極電容以及漏極源極電容。這些電容不能直接測量到,它們是通過測量輸入、輸出和反向傳輸電容等參數然后計算得到。這三類寄生電容之間的關系如下:


MOSFET,MOSFET應用參數


這三類電容是漏源電壓(Vds)的函數,它們會隨著Vds的變化而變化,主要原因在于當Vds變化時,溝道的空間大小會隨著改變,因此寄生電容也就隨之改變。


MOSFET,MOSFET應用參數


(十)反向二極管特性

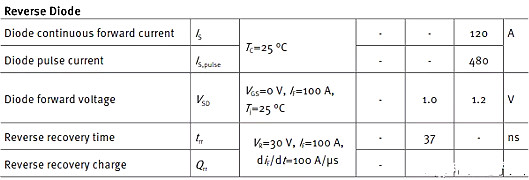

MOSFET都有一個寄生的反向二極管,這個二極管的相關參數會有MOSFET的規格書給出,如下:


MOSFET,MOSFET應用參數


1、二極管正向持續電流:最大允許的正向持續電流,定義在25C,通常這個電流等于MOSFET的最大持續電流。


2、二極管脈沖電流:最大允許的最大脈沖電流,通常這個電流等于MOSFET的最大脈沖電流。


3、二極管正向壓降:二極管導通時,在規定的IF下測到的MOSFET源漏極間壓降。

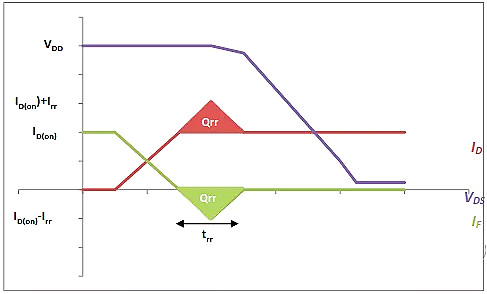

4、反向恢復時間:反向恢復電荷完全移除所需要的時間。


5、反向恢復電荷:二極管導通期間存儲在二極管中的電荷。二極管完全恢復到阻斷狀態之前需要移除這些存儲的電荷。開關是電流變化的速率越大(di/dt),存儲的反向恢復電荷就越多。


MOSFET,MOSFET應用參數


其中反向恢復時間trr是設計LCC,LLC諧振線路拓?fù)渲行枰攸c(diǎn)看的參數之一,原因在于基本所有的LCC和LLC諧振線路,在啟動過程中,前幾個周期都會存在二極管反向恢復過程中另一個MOSFET已經開通,這個時候就會通過很大的di/dt,如果寄生的反向二極管能力不夠,MOSFET就會擊穿而失效。

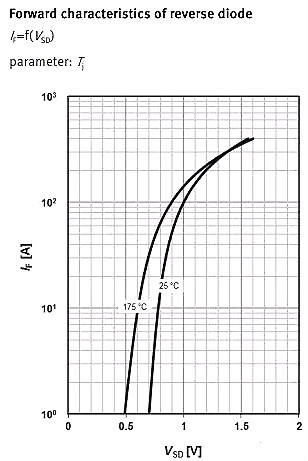

另外寄生二極管的正向電流If是源漏電壓Vsd的函數,如下:


MOSFET,MOSFET應用參數


(十一)Avalanche特性

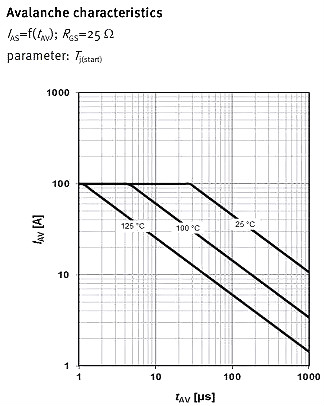

脈沖avalanche電流大小Iav與脈沖avalanche時間tav的關系如下圖:


MOSFET,MOSFET應用參數


Avalanche 電流于avalache 時間是由MOSFET的最大結溫以及avalanche能量限定的。Avalanche 的脈沖寬度長,允許的avalanche 的電流就越小。

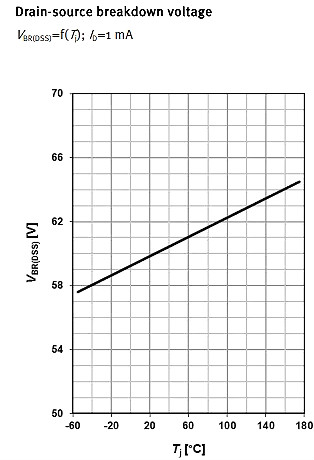

(十二)源漏擊穿電壓

源漏擊穿電壓是Tj的函數,這個特性往往被設計者忽略,尤其產品設計是寬溫的應用情況,需要考慮MOSFET低溫下?lián)舸╇妷旱膁erating。


MOSFET,MOSFET應用參數


(十三)典型的門極驅動

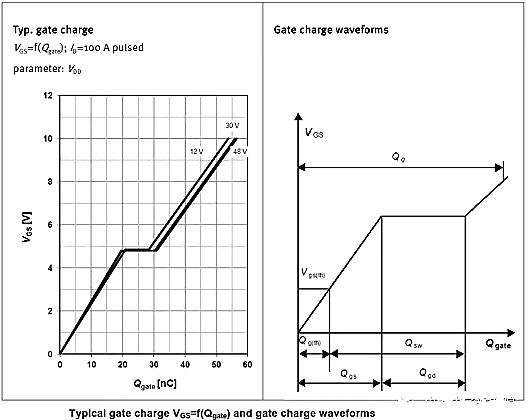

以下是典型的門極驅動波形:


MOSFET,MOSFET應用參數


(十四)開關特性

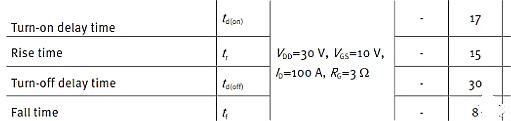

下表列示了典型的MOSFET規格書中定義的開關時間:


MOSFET,MOSFET應用參數

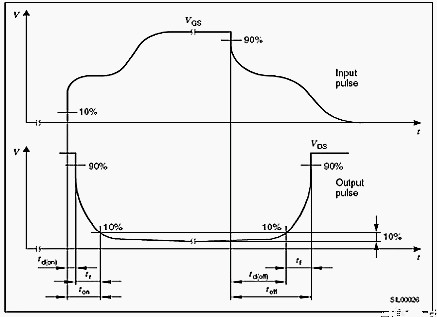

具體開關時間的定義如下圖:


MOSFET,MOSFET應用參數


MOSFET的應用優勢

1、場效應晶體管是電壓控制元件,而雙極結型晶體管是電流控制元件。在只允許從取較少電流的情況下,應選用場效應管;而在信號電壓較低,又允許從信號源取較多電流的條件下,應選用雙極晶體管。


2、有些場效應管的源極和漏極可以互換使用,柵壓也可正可負,靈活性比雙極晶體管好。


3、場效應管是利用多數載流子導電,所以稱之為單極型器件,而雙極結型晶體管是即有多數載流子,也利用少數載流子導電。因此被稱之為雙極型器件。


4、場效應管能在很小電流和很低電壓的條件下工作,而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上,因此場效應管在大規模集成電路中得到了廣泛的應用。
