漏極電流和漏源極間電壓

信息來源：本站　日期：2017-05-12　

分享到：

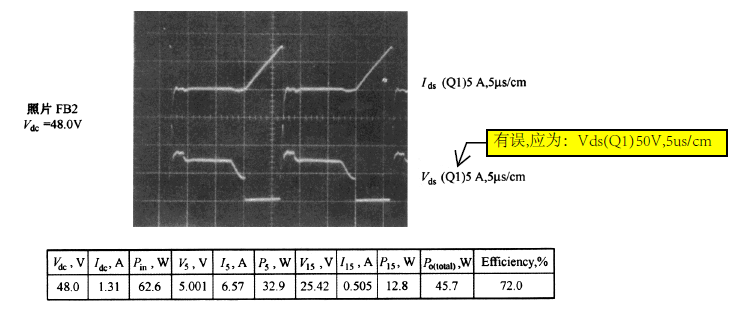

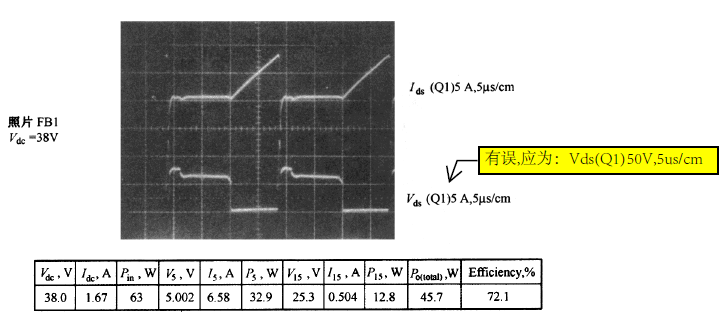

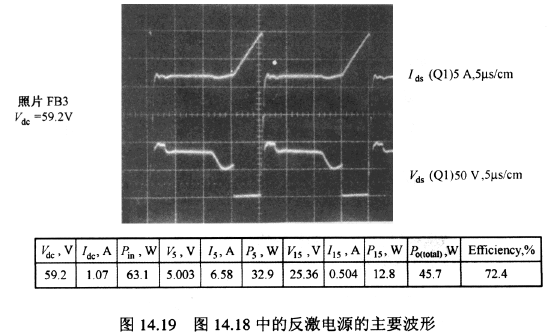

90%滿載狀況下，輸入電壓為其最小值、最大值及額定值時漏極電流和漏源極間電壓的波形這些波形如圖 14.19 所示。MOS管開關電源管導通時，初級電流波形是線性增加的斜坡外形

關斷霎時，上升的漏極電壓上有漏感尖峰。尖峰的數值由 RCD 緩沖器的電容 C2 控制。這個電容器件應選得足夠大，既能限制漏感尖峰以保證開關管平安，又不會使緩沖器電阻 RI 上的損耗過大。

從圖 14.19 中的波形可見，飛c 增加時，為堅持主輸出電壓恒定脈寬變窄了（反應環起作用）。從波形還能夠看出，輸出功率恒定時斜坡電流峰值在一切輸入電壓 F都相等。

如圖 14.19 所示，漏感尖峰過后，漏源極間電壓降落（除了尖峰后有一小段的平臺）到

。而且保持該值直到復 位伏秒數 等于置位伏秒數

，然后再降落至幾。

圖 14.20 所示為更低的總輸出功率（ 17W）下，不同輸入電壓時測得的披形。能夠看到，一切導通脈寬都很窄，一切初級電流峰值 C di= Vprimary ton IL ）都很低。這是由于從輸入母線吸收的功率［只（］P )2 IT ］變小了。導通完畢時初級電流峰值變低使漏感尖峰也降低了。
