分析電阻額定電壓和額定功率的重要性及兩者之間的關系

額定電壓是什么？

額定電壓是指電氣設備長時間正常工作時的最佳電壓，額定電壓也稱為標稱電壓。當電氣設備的工作電壓高于額定電壓時容易損壞設備，而低于額定電壓時將不能正常工作（如燈泡發光不正常，電機不正常運轉）。

額定功率是什么？

機械的額定功率是指機械設備所能達到的最大輸出功率，機械設備的實際輸出功率不會大于額定功率，這一點與電器不同。

電器的額定功率是指用電器正常工作時的功率。它的值為用電器的額定電壓乘以額定電流。若用電器的實際功率大于額定功率，則用電器可能會損壞；若實際功率小于額定功率，則用電器無法正常運行。

在正常運行工作狀況下，動力設備的輸出功率或消耗能量的設備的輸入功率。常以“千瓦”為單位。也指工廠生產的機器在正常工作時所能達到的功率。即平常所說的某機器的功率，機器的額定功率是一定的。

電阻額定電壓和額定功率的重要性分析

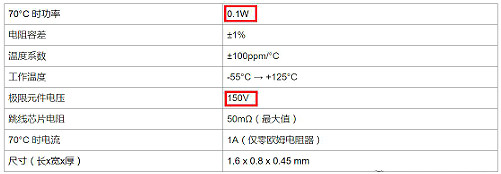

在審核電路的時候，往往比較關注電阻的額定功率。但是，往往會想當然的認為：因?yàn)闅W姆定律，所以電阻一定的情況下：

P=UI=U2/R=I2R

電壓確定了，功耗也就確定了。所以這兩個參數相關。不少開發人員覺得，關注額定功率就可以了，電阻的額定電壓是多余的參數，不需要關注。

電阻正常工作是,電壓不應該超過最高工作電壓,否則,可能導致內部絕緣損壞而擊穿電阻。沒有達到額定功率,只是一般不易熱損壞。若電阻的散熱條件較好,電阻溫度較低,理論上功率可以超過額定功率,但實際上若沒有特殊的散熱措施,不會出現這種情況。所以,電阻的額定電壓和額定功率兩個條件都要遵守。

額定電壓主要是基于絕緣的要求,取決于電阻的材料和工藝，額定功率主要是基于電阻的散熱能力。

實際運行時,有的情況下，電阻在額定電壓下,實際功率已經超過了額定功率的；有的情況下，電阻在滿足額定功率的時候，電壓已經超過額定電壓的這個情況，第一跟電阻的阻值有關，第二跟電阻的封裝和工藝有關，第三有時可以超過額定功率，只要溫度不超過額定溫度，跟環境溫度有關，這種情況比較少。

電阻“額定功率”和“額定電壓”的降額規范

1、合成型電阻器

合成型電阻器件體積小，過負荷能力強，但它們的阻值穩定性差，熱和電流噪聲大，電壓與溫度系數較大。合成型電阻器的主要降額參數是環境溫度、功率和電壓。

A、應用指南

a) 合成型電阻為負溫度和負電壓系數，易于燒壞。因此限制其電壓是必須的。

b) 在潮濕環境下使用的合成型電阻器，不宜過度降額。否則潮氣不能揮發將可能使電阻器變質失效。

c) 熱點溫度過高可能導致合成型電阻器內部的電阻材料永久性損傷。

d) 為保證電路長期工作的可靠性， 電路設計應允許合成型電阻器有±15%的阻值容差。

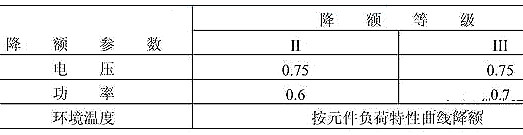

B、降額準則

合成型電阻器的降額準則見下表。

2、薄膜型電阻器

薄膜型電阻器按其結構，主要有金屬氧化膜電阻器和金屬膜電阻器兩種。薄膜型電阻器的高頻特性好，電流噪聲和非線性較小，阻值范圍寬，溫度系數小，性能穩定，是使用最廣泛的一類電阻器。薄膜型電阻器降額的主要參數是電壓、功率和環境溫度。

A、應用指南

a) 各種金屬氧化膜電阻器在高頻工作情況下， 阻值均會下降 （見元件相關詳細規范） 。

b) 為保證電路長期工作的可靠性，設計應允許薄膜型電阻器有一定的阻值容差，金屬膜電阻器為±2%，金屬氧化膜電阻器為±4%，碳膜電阻器為±15%。

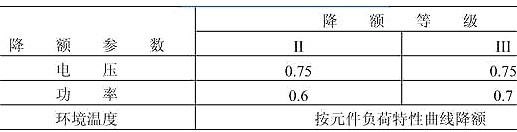

B、降額準則

3、電阻網絡

電阻網絡裝配密度高，各元件間的匹配性能和跟蹤溫度系數好，對時間、溫度的穩定性好。電阻網絡降額的主要參數是功率、電壓和環境溫度。

A、應用指南

為保證電路長期工作的可靠性，設計中應允許電阻網絡有±2%的阻值容差。

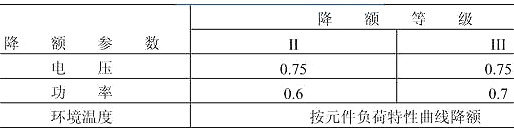

B、降額準則

4、線繞電阻器

線繞電阻器分精密型與功率型。線繞電阻器具有可靠性高、穩定性好、無非線性，以及電流噪聲、溫度和電壓系數小的優點。

線繞電阻器降額的主要參數是功率、電壓和環境溫度。

A、應用指南

a) 在 II 級降額應用條件下，不采用繞線直徑小于 0.025mm 的電阻器。

b) 功率型線繞電阻器可以經受比穩態工作電壓高得多的脈沖電壓， 但在使用中應作相應的降額。見附錄 D（參考件）。

c) 功率型線繞電阻器的額定功率與電阻器底部散熱面積有關， 在降額設計中應考慮此因素。見附錄 E（參考件）。

d) 為保證電路長期工作的可靠性，設計應允許線繞電阻器有一定的阻值容差：精密型線繞電阻器為 ±0.4％；功率型線繞電阻器為 ±1.5％。

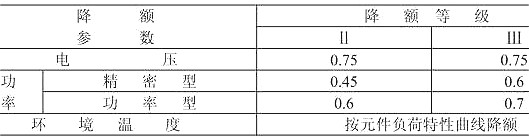

B、降額準則
