MOS FET繼電器的構成和動作原理及幾大優勢詳解-KIA MOS管
信息來源：本站 日期：2020-03-04
MOS FET繼電器是在輸出元件中使用功率MOS FET的SSR。為使功率MOS FET動作， 光電二極管陣列作為受光元件使用。輸入端子中有電流流過時， LED會發光。這個光使光電二極管陣列中發生光電流， 這使柵極電壓使功率MOS FET置于ON。用源共通連接2個功率MOS FET， 可控制AC負載。DC專用的類型中有帶1個電源 MOS FET的類型。
信號用MOS FET繼電器G3VM不含變阻器。

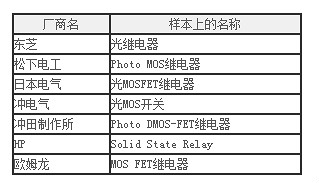

該商品為新型商品， 在各個公司有各種名稱、商標。下表表示信號用（相當于G3VM） 的示例。
1、 超小型、輕量
2、 低驅動電流
在推薦運行條件（標準）下的驅動電流為2-15mA。還有最小可用0.2mA驅動的產品，為整體設備的節能化作出貢獻。
3、 壽命長
采用光信號傳輸方式，實現無接點構造。不會因接點磨損而造成壽命縮短，實現了長使用壽命。
4、 漏電流微小
能夠耐受外來浪涌，也不帶緩沖電路，正常情況下，典型漏電流最大僅為1nA。
5、 耐沖擊性優勢
由于內部零件完全為鑄模，也沒有活動零件等機械零件，因此耐沖擊性、耐振動性優異。
6、 高絕緣性
將電壓轉換成光、并作為信號傳送，因此可對輸入輸出間進行電路隔離。標準型號可確保輸入輸出間耐電壓AC2500V。也可以提供高達AC5000的產品。另外，SOP封裝系列產品新增AC3750V產品。
7、 靜音
由于不會像機械式繼電器那樣因金屬接點產生開閉音，因此有助于設備的靜音化。
8、 高速響應性
0.2ms（SSOP、USOP、VSON）的動作時間比機械式繼電器的3ms-5ms明顯縮短。實現了迅速的響應性。
9、正確控制微小模擬信號
