數字萬用表分析-數字萬用表四種妙用方法你知道幾個-KIA MOS管

信息來源:本站 日期:2020-05-11

分享到:

數字萬用表分析-數字萬用表四種妙用方法你知道幾個

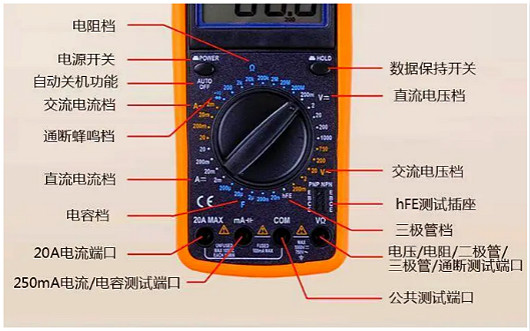

數字萬用表簡介

數字萬用表,一種多用途電子測量儀器,一般包含安培計、電壓表、歐姆計等功能,有時也稱為萬用計、多用計、多用電表,或三用電表。數字萬用表有用于基本故障診斷的便攜式裝置,也有放置在工作臺的裝置,有的分辨率可以達到七、八位。數字多用表(DMM)就是在電氣測量中要用到的電子儀器。它可以有很多特殊功能,但主要功能就是對電壓、電阻和電流進行測量,數字多用表,作為現代化的多用途電子測量儀器,主要用于物理、電氣、電子等測量領域。


數字萬用表四種妙用方法你都知道嗎?

(一)判斷線路或器件帶不帶電

數字的交流電壓擋很靈敏,哪怕周圍有很小的感應電壓都可以有顯示。根據這一特點,可以當作測試電筆用。用法如下:將萬用表打到AC20V擋,黑表筆懸空,手持紅表筆與所測路線或器件相接觸,這時萬用表會有顯示,如果顯示數字在幾伏到十幾伏之間(不同的萬用表會有不同的顯示),表明該線路或器件帶電,如果顯示為零或很小,表明該線路或器件不帶電。


數字萬用表,變壓器,電纜


(二)區分供電線是火線還是零線

第一種方法:

可以用上面的方法加以判斷:顯示數字較大的就是火線,顯示數字較小的就是零線。這種方法需要與所測量的線路或器件接觸。


第二種方法:

不需要與所測量的線路或器件接觸。將萬用表打到AC2V擋,黑表筆懸空,手持紅表筆使筆尖沿線路輕輕滑動,這時表上如果顯示為幾伏,表明該線是火線.如果顯示只有零點幾伏甚至更?。畡t說明該線是零線。這樣的判斷方法不與線路直接接觸.不僅安全而且方便快捷。


(三)尋找電纜的斷點

當電纜線中出現斷點時,傳統的方法是用萬用表電阻擋一段一段地尋找電纜的斷點,這樣做不僅浪費時間,而且會在很大程度上損壞電纜的絕緣。利用數字萬用表的感應特性可以很快地尋找到電纜的斷開點。先用電阻擋判斷出是哪一根電纜芯線發生斷路.然后將發生斷路的芯線的一頭接到AC220V的上,隨后將萬用表打到AC2V擋的位置上,黑表筆懸空,手持紅表筆使筆尖沿線路輕輕滑動,這時表上若顯示有幾伏或零點幾伏(因電纜的不同而不同)的電壓,如果移動到某一位置時表上的顯示突然降低很多,記下這一位置:一般情況下。


斷點就在這一位置的前方10~20cm之間的地方。用這種方法還可以尋找故障電熱毯等電阻絲的斷路點。


(四)測量的頻率

對于UPS電源來說.其輸出端的電壓的穩定性是重要參數,其輸出的頻率也很重要。但是不能直接用數字萬用表的頻率擋去測量,因為其頻率擋能承受的電壓很低.只有幾伏。這時可以在UPS電源的輸出端接一220V/6V或220V/4V降壓變壓器,將電壓降低,而不改變電源的頻率,然后將頻率擋與變壓器的輸出相接,就可以測量出UPS電源的頻率。
