1500V?3A 變頻器 KNX42150A 1500V?3A參數附件-KIA MOS管

信息來源:本站 日期:2020-09-29

分享到:

1500V3A 變頻器 KNX42150A 1500V3A參數附件-KIA MOS管

1500V3A參數 變頻器

1.產品特點

高速開關

RDS(ON),typ. =6.5Ω@V GS =10V

全隔離塑料包裝


2.應用

交換應用

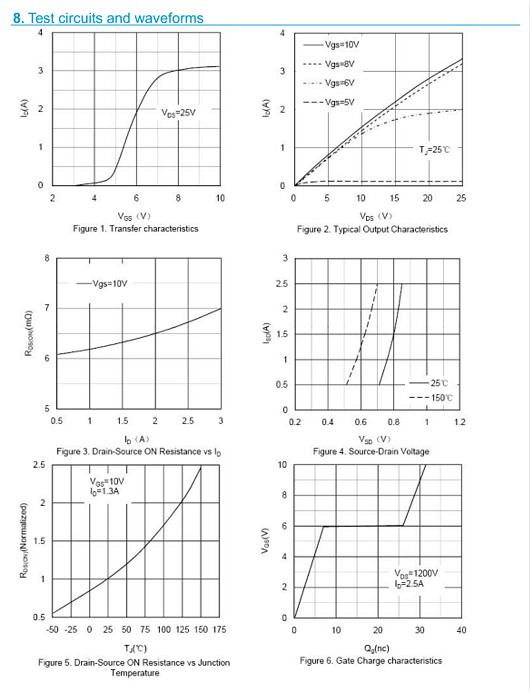

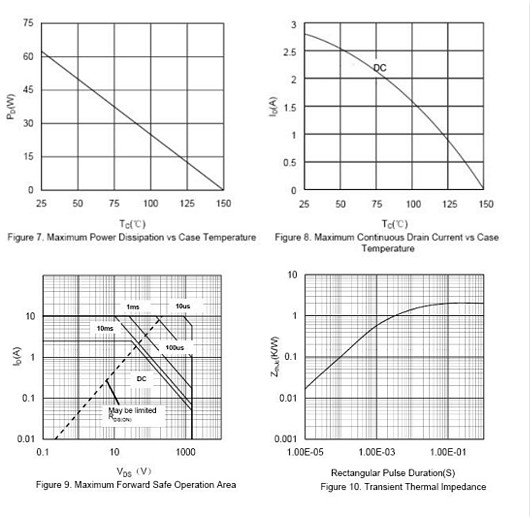

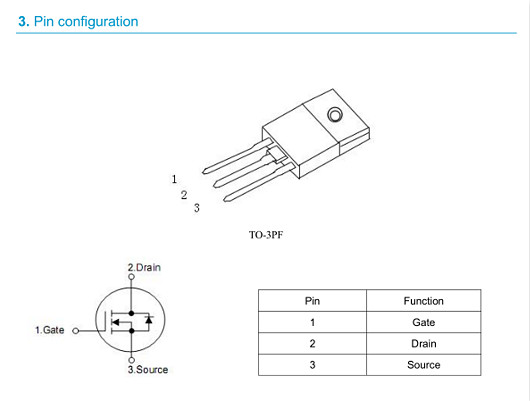

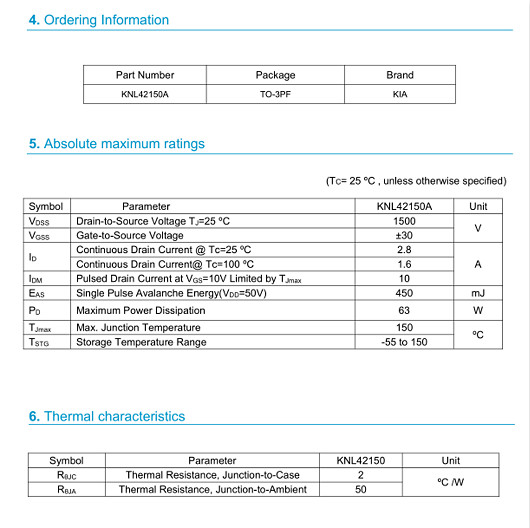

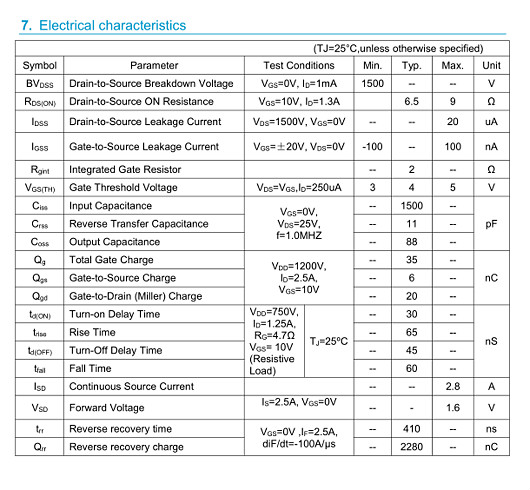

1500V3A參數,變頻器


1500V3A參數,變頻器


1500V3A參數,變頻器


1500V3A參數,變頻器


1500V3A參數,變頻器


1500V3A參數 變頻器 MOS管主要參數

1.開啟電壓VT

開啟電壓(又稱閾值電壓):使得源極S和漏極D之間開始形成導電溝道所需的柵極電壓;

標準的N溝道MOS管,VT約為3~6V;

通過工藝上的改進,可以使MOS管的VT值降到2~3V。


2. 直流輸入電阻RGS

即在柵源極之間加的電壓與柵極電流之比

這一特性有時以流過柵極的柵流表示

MOS管的RGS可以很容易地超過1010Ω。


3. 漏源擊穿電壓BVDS

在VGS=0(增強型)的條件下 ,在增加漏源電壓過程中使ID開始劇增時的VDS稱為漏源擊穿電壓BVDS

ID劇增的原因有下列兩個方面:

(1)漏極附近耗盡層的雪崩擊穿

(2)漏源極間的穿通擊穿

有些MOS管中,其溝道長度較短,不斷增加VDS會使漏區的耗盡層一直擴展到源區,使溝道長度為零,即產生漏源間的穿通,穿通后,源區中的多數載流子,將直接受耗盡層電場的吸引,到達漏區,產生大的ID


4. 柵源擊穿電壓BVGS

在增加?xùn)旁措妷哼^程中,使柵極電流IG由零開始劇增時的VGS,稱為柵源擊穿電壓BVGS。


5. 低頻跨導gm

在VDS為某一固定數值的條件下 ,漏極電流的微變量和引起這個變化的柵源電壓微變量之比稱為跨導

gm反映了柵源電壓對漏極電流的控制能力

是表征MOS管放大能力的一個重要參數

一般在十分之幾至幾mA/V的范圍內


6. 導通電阻RON  1500V3A參數 變頻器

導通電阻RON說明了VDS對ID的影響 ,是漏極特性某一點切線的斜率的倒數

在飽和區,ID幾乎不隨VDS改變,RON的數值很大 ,一般在幾十千歐到幾百千歐之間

由于在數字電路中 ,MOS管導通時經常工作在VDS=0的狀態下,所以這時的導通電阻RON可用原點的RON來近似

對一般的MOS管而言,RON的數值在幾百歐以內


7. 極間電容

三個電極之間都存在著極間電容:柵源電容CGS 、柵漏電容CGD和漏源電容CDS

CGS和CGD約為1~3pF

CDS約在0.1~1pF之間


8. 低頻噪聲系數NF

噪聲是由管子內部載流子運動的不規則性所引起的

由于它的存在,就使一個放大器即便在沒有信號輸人時,在輸出端也出現不規則的電壓或電流變化

噪聲性能的大小通常用噪聲系數NF來表示,它的單位為分貝(dB)

這個數值越小,代表管子所產生的噪聲越小

低頻噪聲系數是在低頻范圍內測出的噪聲系數

場效應管的噪聲系數約為幾個分貝,它比雙極性三極管的要小
