MOS管i-v特性

原理圖

MOS管i-v特性-特性曲線和電流方程

MOS管i-v特性

與結型場效應管一樣，其輸出特性曲線也可分為可變電阻區、飽和區、截止區和擊穿區幾部分。

轉移特性曲線如圖1(b)所示，由于場效應管作放大器件使用時是工作在飽和區(恒流區)，此時iD幾乎不隨VDs而變化，即不同的VDs 所對應的轉移特性曲線幾乎是重合的，所以可用VDs 大于某一數值(vDs> VGs-VT)后的一條轉移特性曲線代替飽和區的所有轉移特性曲線。

iD與vGs的近似關系

與結型場效應管相類似。在飽和區內，iD與VGs的近似關系式為：

MOS管i-v特性

MOS管i-v特性-參數

MOS管的主要參數與結型場效應管基本相同，只是增強型MOS管中不用夾斷電壓Vp，而用開啟電壓VT表征管子的特性。

各種場效應管特性比較

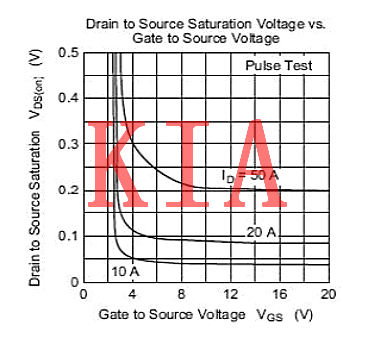

MOS管i-v特性-MOS管導通特性

MOS管i-v特性

導通的意思是作為開關，相當于開關閉合。

NMOS 的特性，Vgs 大于一定的值就會導通，適合用于源極接地時的情況( 低端驅動)，只要柵極電壓達到4V或10V就可以了。

PMOS的特性，Vgs 小于一定的值就會導通，適合用于源極接VCC時的情況(高端驅動)。但是，雖然PMOS可以很方便地用作高端驅動，但由于導通電阻大，價格貴，替換種類少等原因，在高端驅動中，通常還是使用NMOS。

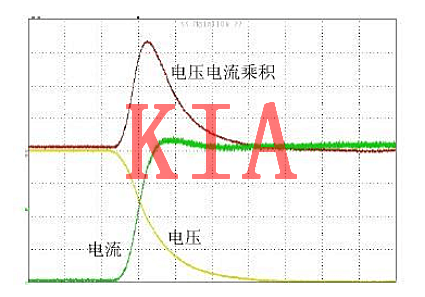

MOS開關管損失

MOS管i-v特性
