場效應管有什么特點以及工作原理電子元器件

信息來源：本站　日期：2017-07-12　

分享到：

場效應管有什么特點

場效應管的特點足由柵極電壓U(;控制其漏極電流ID和普通雙極型晶體管相比較，場效應管具有輸入阻抗高、噪聲低、動態范圍大、功耗小、易于集成等特點。

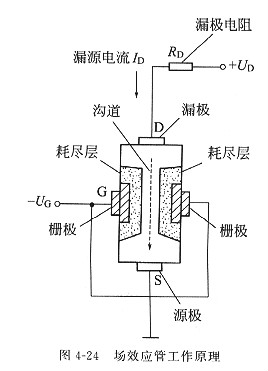

場效應管的基本工作原理如圖4-24所示（以結型N溝道管為例）。由于柵極G接有負偏壓（-UG），在G附近形成耗盡層。

當負偏壓（- UG)的絕對值增大時，耗盡層增大，溝道減小，漏極電流ID減小。當負偏壓（一UG），在的絕對值減小時，耗盡層減小，溝道增大，漏極電流ID增大。可見，漏極電流ID，受柵極電壓的控制，所以場效應管是電壓控制型器件，即通過輸入電壓的變化來控制輸出電流的變化，從而達到放大等目的。

和雙極型晶體管一樣，場效應管用于放大等電路時，其柵極也應加偏置電壓。

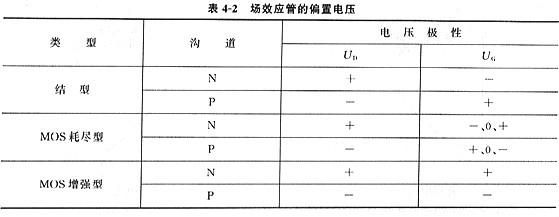

結型場效應管的柵極應加反向偏置電壓，即N溝道管加負柵壓，mos管P溝道管加正柵壓。增強型絕緣柵場效應管應加正向柵壓。耗盡型絕緣柵場效應管的柵壓可正、可負、可為“o”，見表4-2。加偏置的方法有固定偏置法、自給偏置法、直接耦合法等。
