分析高速M(fèi)OSFET中誤啟動的發生機制-KIA MOS管

某些情況下，即使使用高速M(fèi)OSFET也無法降低導通損耗”。本文就其中一個原因即誤啟動現象進行說明。

什么是誤啟動現象

誤啟動是因MOSFET的各柵極電容（CGD,CGS）和RG引起的現象，在串聯2個MOSFET的橋式電路中，當位于開關側的MOSFET導通（Turn-on）時，在原本為OFF狀態的續流側MOSFET發生了不應發生的導通，導致直通電流流過，損耗增大。

誤啟動的發生機制

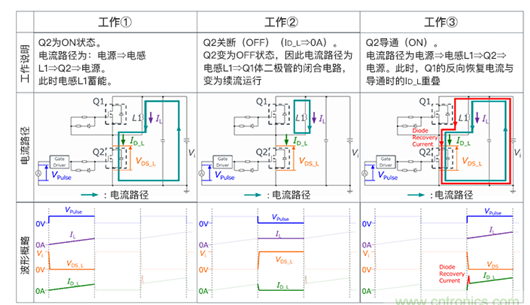

圖中給出了雙脈沖測試的基本工作。

從工作②轉換為工作③時，高邊Q1的Drain-Source間電壓VDS_H從0V急劇變?yōu)閂i。由于此時產生的dVDS_H/dt（單位時間內的電壓變化) ，使電流流過CGD_H、CGS_H和RG_H。

如果此電流導致CGS_H的電壓上升、VGS_H超過MOSFET的柵極閾值，則MOSFET將發生不應發生的導通。我們將該現象稱為誤啟動，發生誤啟動時，高壓側Q1和低壓側Q2之間會流過直通電流。

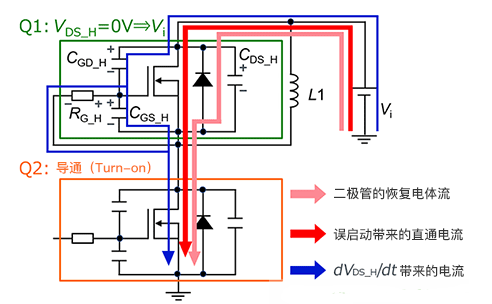

下圖是展示了因體二極管的反向恢復電流和誤啟動而引發直通電流的示意圖。

由于逆變器電路和Totem Pole PFC電路等是串聯了2個MOSFET的橋式電路，因此不僅會出現反向恢復損耗，而且還可能因誤啟動引起的直通電流導致導通損耗增大。

上一篇文章中提到的評估中使用的R6030JNZ4，已證實其導通損耗比其他快恢復型SJ MOSFET要小。這不僅僅是因?yàn)槠浠謴?fù)特性出色，更是因?yàn)閷?duì)各柵極電容之比進行了優化，并采用了可抑制誤啟動的結構。

關鍵要點

● 橋式電路中的誤啟動是指由于MOSFET的VDS急劇變化引發VGS的波動，從而導致MOSFET發生意外導通的現象。

● 當誤啟動引發了直通電流時，導通損耗會增加，因此有時候即使恢復特性出色也未必能夠獲得理想的損耗降低效果。
