【電路設計】NMOS做電平轉換電路圖解-KIA MOS管


NMOS做電平轉換

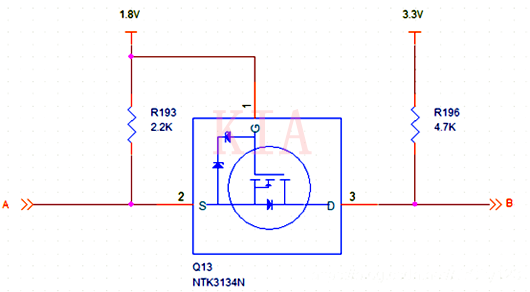

下圖是NMOS做電平轉換的典型電路,要點是信號從低往高轉低,從S極到D極。


邏輯如下:

A=1.8V,NMOS截止,B=3.3V;

A=0V,NMOS導通,B=0V;


NMOS 電平轉換


如果是高電平往低電平轉換,低頻信號用電阻分壓即可。

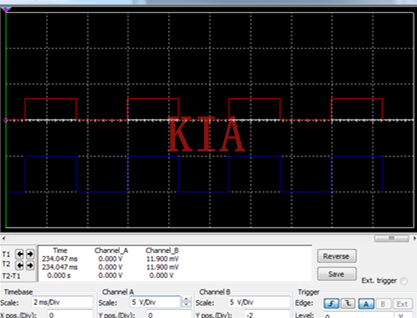

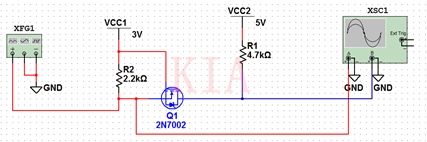

對上圖電路做了一下仿真,100KHz信號能順利傳輸。


NMOS 電平轉換

NMOS 電平轉換


同樣用DS極傳送信號,PMOS不能用來做電平轉換。


NMOS的其他用法:

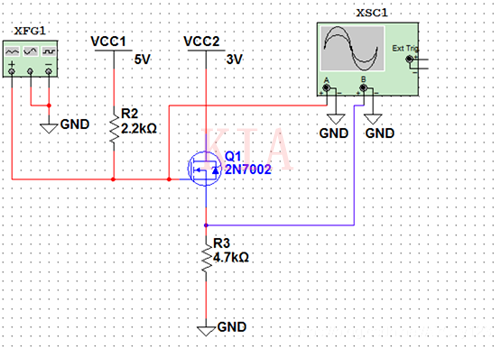

接法一:用NMOS,必須高電平轉低電平,且高電平明顯高于低電平。同樣實現電平轉換且邏輯不變,100KHz沒問題。


NMOS 電平轉換


在NMOS的S極上接電阻的方式屬于“低端”接法,很少用。常用的是“高端”接法,即在D極上串電阻,下面接法:

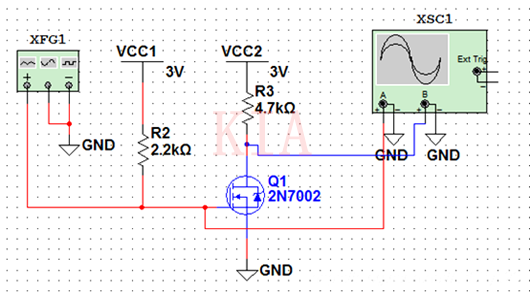

接法二:用NMOS,不限轉換電平方向,可高電平轉低電平,也可以低電平轉高電平。缺點是邏輯變化了,且高頻特性差。


NMOS 電平轉換


PMOS也有上述類似的接法。


總結

PMOS適合做信號開關,信號必須是從S極輸入。

NMOS也能做信號開關,信號從D極輸入,前提是G極的使能電壓要明顯大于D極信號的最高電壓。

NMOS適合做電平轉換,必須是從低電壓轉到高電壓,邏輯不變。PMOS不能。

利用PMOS和NMOS的G極和S極,可以做邏輯轉換,電平轉換。
