MOS管符號箭頭指向解析分享-KIA MOS管


MOS管符號箭頭指向問題

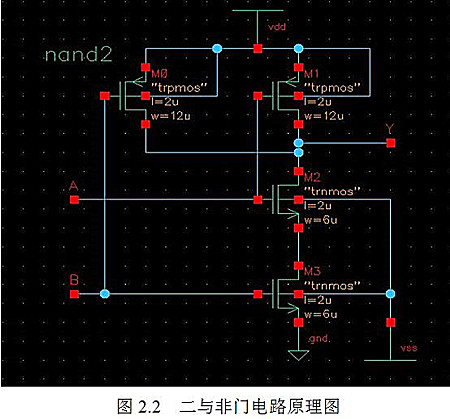

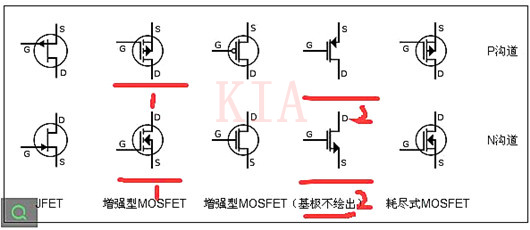

提問:同樣是PMOS為什么沒給出基極的時候,箭頭是從外向里,而給出基極的時候,箭頭是從里向外?(NMOS同樣有著的問題)如下圖所示;幾種常見的MOSFET電路符號,加上結型場效應管(Junction Field-Effect Transistor,JFET)一起比較:


MOS管符號箭頭

MOS管符號箭頭


MOS管符號箭頭指向

解答:在所有半導體元件中, 箭頭的意義表示p-n結的方向.

這一傳統記號是從二極管傳下來的.

上圖解釋 (先做聲明: 紅色代表P型半導體, 藍色代表N型半導體):

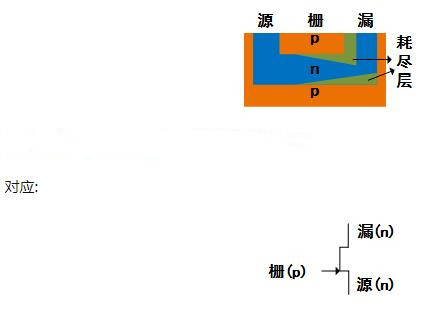

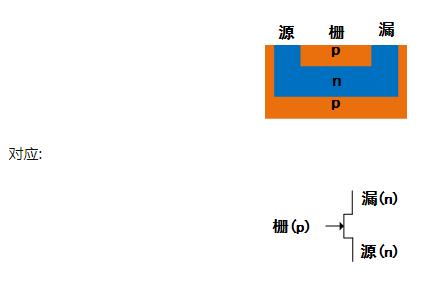

N-channel-JFET:

MOS管符號箭頭

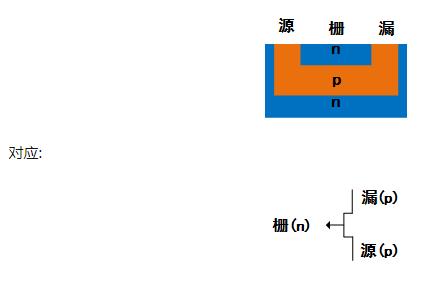

P-channel JFET:

MOS管符號箭頭


給它上個電:

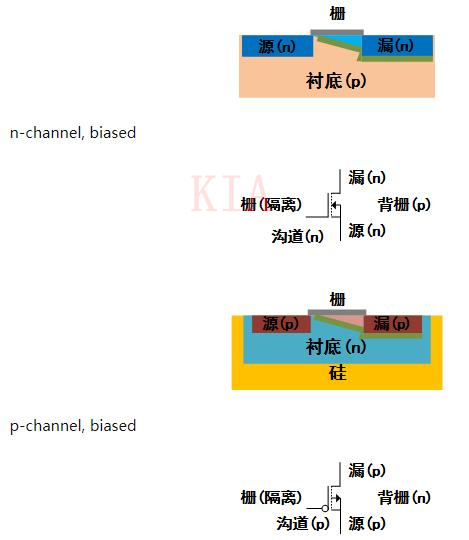

N-channel-JFET (Biased):

漏極和柵極之間的pn結沒了;

MOS管符號箭頭


再來看看Enhanced MOSFET:

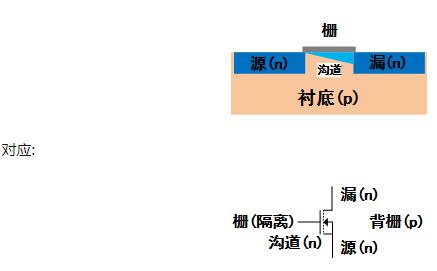

N 溝道:

MOS管符號箭頭

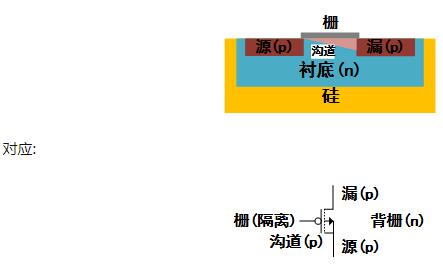

P溝道:

MOS管符號箭頭


柵極又不對了;

MOS管符號箭頭


耗盡層又把漏極給堵住啦;

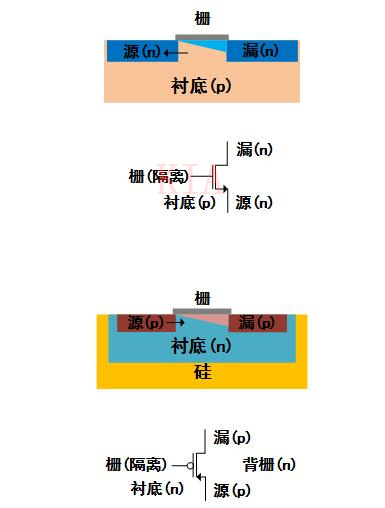

如果我們不喜歡襯底, 不把它接出來的話:

MOS管符號箭頭
