【電路分析】MOSFET的門源極并聯電容-KIA MOS管

信息來源:本站 日期:2022-05-30

分享到:

【電路分析】MOSFET的門源極并聯電容-KIA MOS管


MOSFET門源極并聯電容后,開關可靠性得到提升

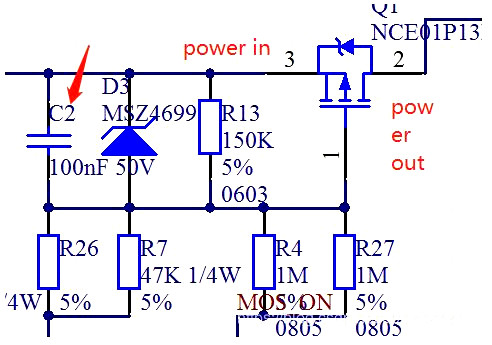

開關電路如下圖:

MOSFET 并聯 電容


電路解釋

1.該電路用于高邊開關,當MOS_ON 網絡拉低到地時,開關Q1導通;


2.電路中D3作用為鉗位Q1門源電壓在12V左右,以保護Q1;

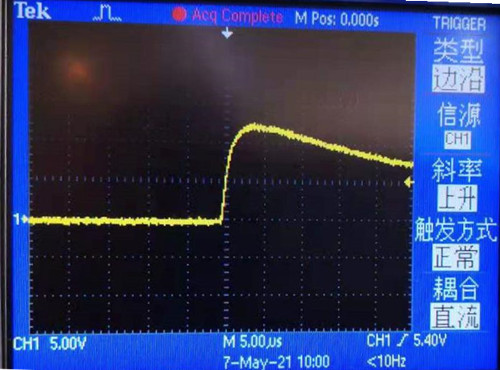

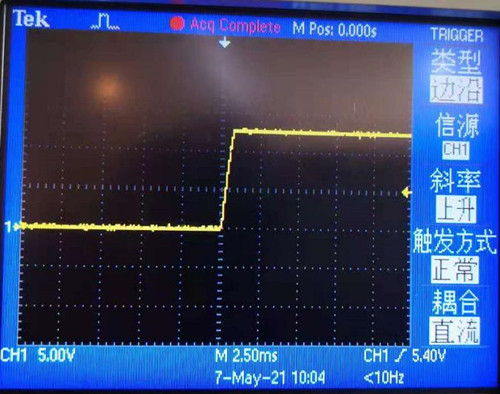

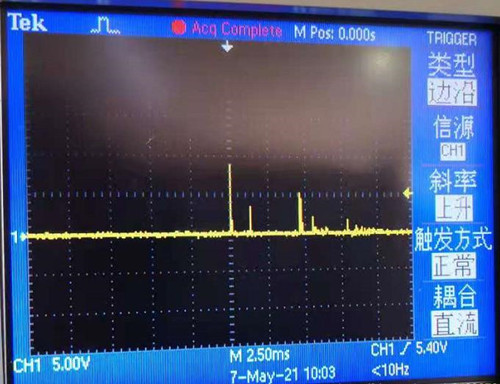

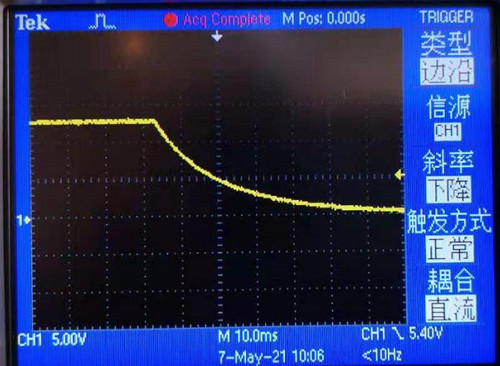

3.C2作用為濾除MOS_ON上的干擾以及延緩Q1上下電時間,如下圖:分別為添加電容和不添加電容Q1門極電壓變化情況。


MOSFET 并聯 電容


MOSFET 并聯 電容


MOSFET 并聯 電容


MOSFET 并聯 電容


結論:通過在開關g s 并聯電容,可以有效提升開關mosfet抗干擾能力,尤其在mosfet需要通過外部按鍵使能的應用,另外并聯的電容可以有效濾除由于控制抖動導致的電源開關關斷。
