開關電源電感電壓波形過沖、下沖-KIA MOS管

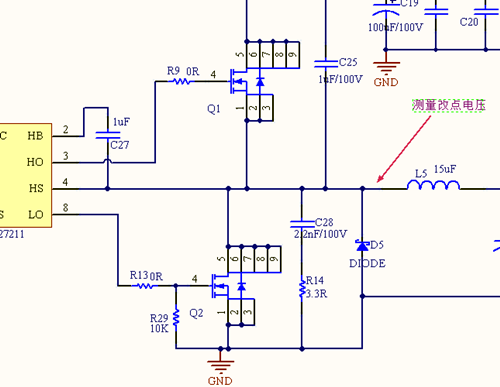

以同步降壓電路例子來講解:

開關電源 過沖 下沖

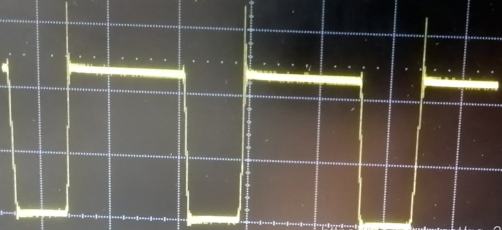

測量電感左端的電壓波形如圖所示。很明顯可以看到電壓尖刺。

開關電源 過沖 下沖

那么為什么會產生這個尖刺?


從電路原理中我們知道,實際上電路是有很多寄生參數的。

開關電源 過沖 下沖

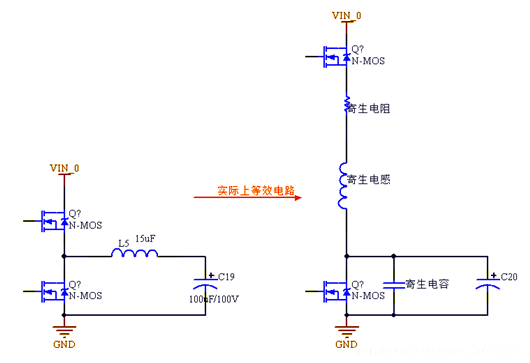

從圖中可以知道實際電路可以等效一個RCL電路。


開關電源 過沖 下沖

過沖和下沖原理是一樣的,這里以過沖為例子分析。

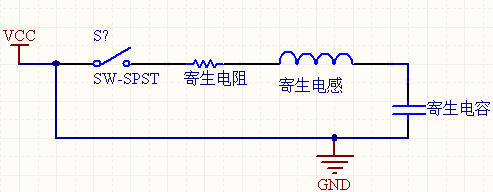

上面mos管打開的瞬間,可以等效為上圖開關閉合的瞬間??梢岳斫饨o了一個階躍信號,因此電壓過沖是該RCL電路對階躍輸入電壓的輸出響應。


對階躍信號的頻域分析,可以知道該信號包含很多頻率成分,某些頻率剛好滿足這個RCL電路諧振頻率,因此產生了諧振,這就有了過沖現象。


那么如何解決這個問題 ?

前面解釋了過沖實際上是電路發生了諧振,解決思路就是從諧振的特點入手。


具體措施如下

1.在上端mos管串聯一個電阻,用來降低諧振品質因數,這樣做的缺點導致電路功耗過大,大部分場合不推薦這樣。


2.關鍵環路PCB布局環路小,減小分布電感。


3.在下端mos管并聯一個RC電路,選值要合理,不然影響mos管開關效率。
