【電路分享】MOS管在電源控制中的應用-KIA MOS管

信息來源:本站 日期:2022-06-16

分享到:

【電路分享】MOS管在電源控制中的應用-KIA MOS管

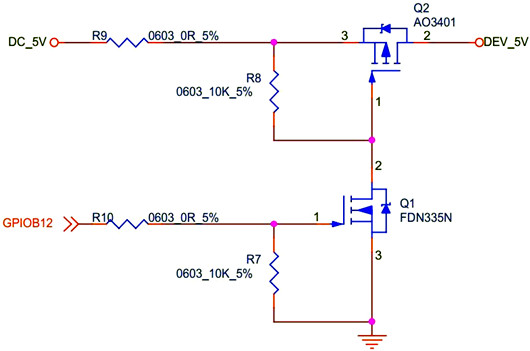

電路圖

MOS管 電路


圖中有兩個型號的MOS管,Q1是N溝道MOS管(型號是FDN335N),Q2是P溝道MOS管(型號是AO3401)。MOS是通過控制柵極和源極之間的電壓差(Vgs)來實現導通和截止的。


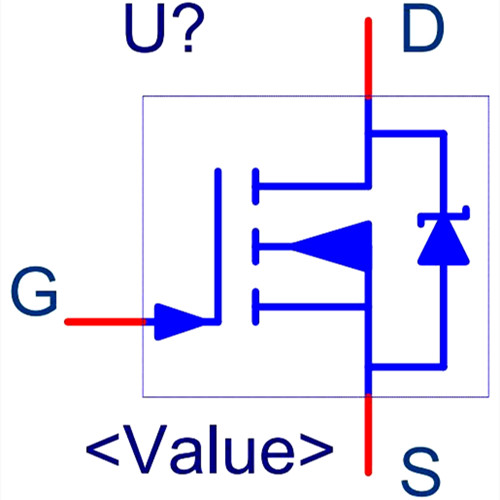

下圖是N溝道MOS管。Vgs大于一定的值時,MOS管導通。通常來說,NMOS管的源極要接GND,電流方向由漏極指向源極,寄生二極管的方向與電流方向相反。


MOS管 電路


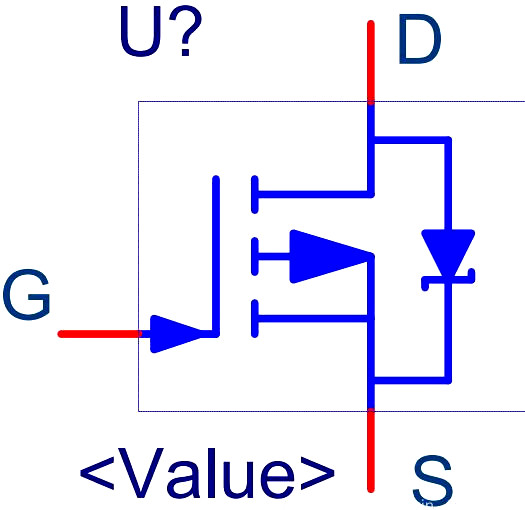

下圖是P溝道MOS管。Vgs小于一定值時,MOS管導通。通常來說,PMOS管的源極要接VCC,電流方向由源極指向漏極,寄生二極管的方向與電流方向相反。


MOS管 電路


上面的“一定值”怎么確定是必須要去查看管子的規格書的。


NMOS管選擇-偏置電壓較低,適合GPIO的3.3V輸出。


兩個管子的漏極和源極之間連接一個電阻,是為了在斷開時快速消耗掉G和S之間的存儲的電荷,起到保護管子的作用。


至于信號輸入端串聯電阻的大小,需要實際測試來確定。
