折疊式共源共柵結構/折疊式共源共柵放大器-KIA MOS管


折疊式共源共柵結構

共源共柵級由共源級實現電壓到電流的轉換,然后電流信號加到共柵級的源端。因此,構成共源共柵級時共源管和共柵管類型可以不同。

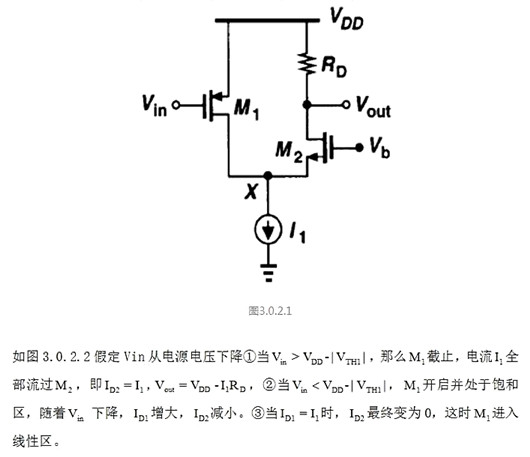

如圖3.0.2.1,M1是輸入器件:PMOS;M2是共源共柵器件:NMOS;I1為直流偏置電流源。

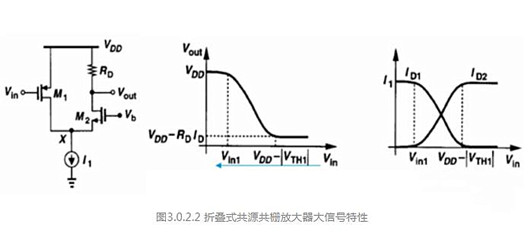

折疊式共源共柵 放大器

折疊式共源共柵 放大器


折疊式共源共柵結構具有輸出阻抗高、增益高等優點,但同時折疊式共源共柵級直流功耗大。


共源共柵放大器頻率特性分析

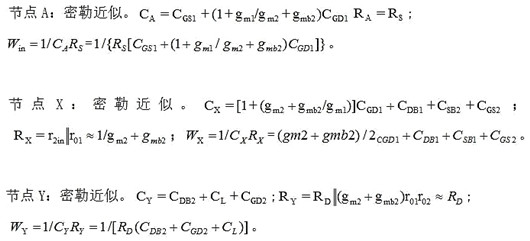

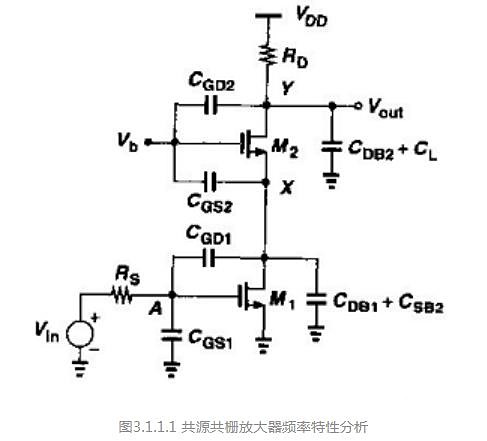

節點近似法分析三個節點:A、X、Y,如圖3.1.1.1所示。


折疊式共源共柵 放大器

折疊式共源共柵 放大器


在這三個極點中,其中Win一般不考慮,在設計電路時,Wx選擇在高頻處。因此:Wy是主極點,傳輸函數是單極點函數。


折疊式共源共柵放大器

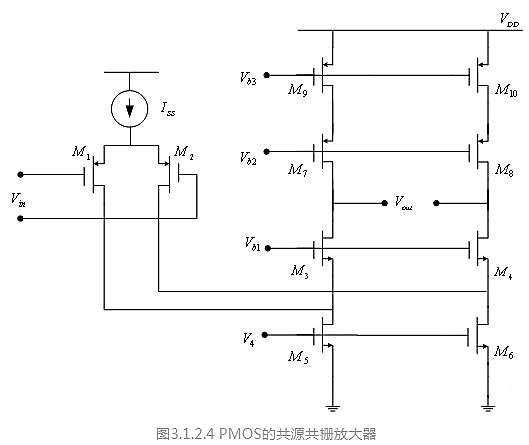

目前共源共柵放大器已經逐漸取代了傳統的套筒式運放,因為共源共柵放大器的輸出擺幅明顯比它更大,而且易于對輸入與輸出進行操作如圖3.1.2.4所示,為一個PMOS的共源共柵放大器。


折疊式共源共柵 放大器
