irf3205,80nf70場效應管,KNX3206A參數,引腳圖,代換-KIA MOS管
信息來源：本站 日期：2024-01-08

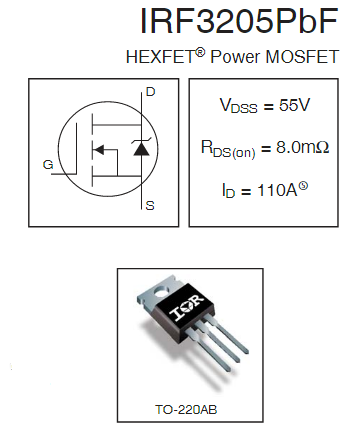

Vds-漏源極擊穿電壓: 55 V
Id-連續漏極電流: 110 A
Rds On-漏源導通電阻: 8 mOhms
Pd-功率耗散: 200 W
下降時間: 65 ns
上升時間: 101 ns
典型關閉延遲時間: 50 ns
典型接通延遲時間: 14 ns

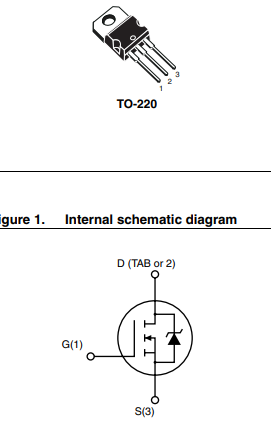

漏源電壓(Vdss) ： 68V
連續漏極電流 ： 98A
不同 Id，Vgs時的 RdsOn（最大值） ： 9.8毫歐@40A，10V
功率耗散 ： 190W
柵極源極擊穿電壓 ： ±20V
漏電流（脈沖）：392A
單脈沖雪崩能：700MJ

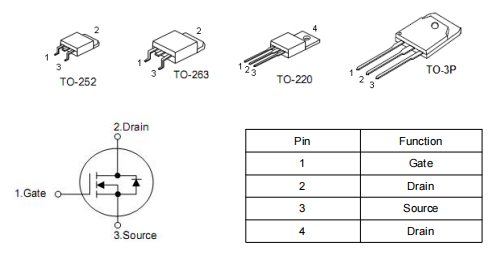

KNX3206A場效應管漏源擊穿電壓60V，漏極電流110A，RDS（ON）=6.5mΩ（典型值）@VGS=10V，低RDS（ON）以最大限度地減少導電損耗，能夠替代irf3205以及80nf70型號進行使用，用于快速開關應用的低柵極電荷，優化的BVDSS能力。封裝形式：TO-252、TO-263、TO-220、TO-3P，多種封裝形式能夠適應各種使用場景。
KNX3206A 80A 68V場效應管在鋰電池保護板領域熱銷，低導通電阻、高雪崩電流、最大限度地減少導電損耗，最小化開關損耗，提供無鉛和綠色設備，確保鋰電池保護板的性能穩定可靠。KNX3206A代換irf3205、80nf70場效應管還可以用于DC-DC轉換器、電源等應用領域。

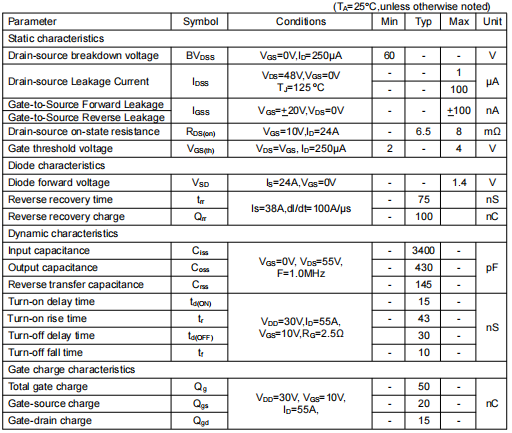

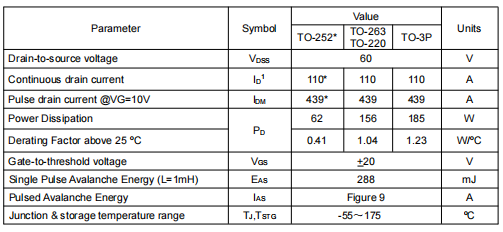

漏源極電壓：60V
漏極電流：110A
柵源電壓：±20V
脈沖漏電流：439A
雪崩能量單脈沖：288MJ
最大功耗：185W
輸入電容：3400PF
輸出電容：430PF
開通延遲時間：15nS
關斷延遲時間：30nS
上升時間：43ns
下降時間：10ns
