3串,4串保護板接線,保護板專用KNX3204A參數-KIA MOS管

3串,4串保護板專用KNX3204A場效應管

KNX3204A場效應管是一種高性能的電子元件，非常適合應用于鋰電池保護板。該場效應管具有漏源電壓40V和漏極電流100A的特點，可以承受較大的電壓和電流。其特殊設計的新溝槽技術使其具備低門電荷，從而減小了開關損耗。此外，它還具備快恢復體二極管，能夠更快地進行電路恢復。

KNX3204A 100A 40V場效應管還廣泛應用于DC-DC轉換器和DC-DC逆變器等電源領域。在DC-DC轉換器中，它能夠?qū)⒅绷麟妷恨D(zhuǎn)換為所需的輸出電壓，實現能量的高效轉換。而在DC-DC逆變器中，它則能夠?qū)⒅绷麟妷恨D(zhuǎn)換為交流電壓，滿足各種電器設備的需要。此外，它還可以用于電源的穩定和保護，提高系統的穩定性和可靠性。

3串,4串保護板專用KNX3204A參數詳情

工作方式：100A/40V

漏至源電壓：40V

門到源電壓：±20V

單脈沖雪崩能：500MJ

操作和儲存溫度范圍：-55℃至+150℃

峰值二極管恢復dv/dt：5.0V/ns

漏源擊穿電壓：40V

輸入電容：3000pF

輸出電容：425pF

反向轉移電容：235pF

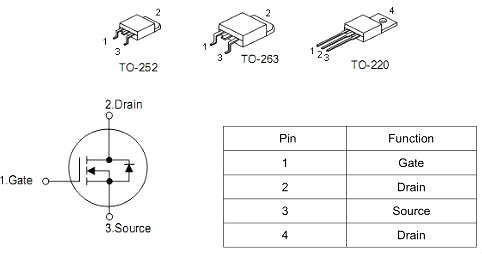

3串,4串保護板專用KNX3204A規格書

保護板怎么接線

確定電池組的正負極：首先需要識別電池組的總正極和總負極。通常，電池組會有明確的標識表明哪個電極是負極。如果無法通過標識來確定，可以使用萬用表的直流電壓檔進行測量。當使用萬用表的紅表筆連接正負極時，如果顯示電壓為負數且數值較低，則黑表筆連接的是正極，反之亦然。這樣，可以通過觀察萬用表的讀數來確定正負極。

連接電池保護板：在確定了電池組的正負極之后，接下來要連接電池保護板。電池保護板上通常會標有相應的字母或符號，如B-、B1、B2、B+等。根據這些標識，可以將電池保護板與電池串聯起來。具體來說，第一個電池的正極接到B1，第二個電池的正極接到B2，而第三顆電池的正極接到B+。需要注意的是，電池的保護板通常會有多個焊點，確保每個焊點都牢固焊接以避免短路。

檢查接線是否正確：完成焊接后，應檢查每兩個電池之間的電壓是否接近3.6伏。這樣可以確認每個電池都被正確地串聯并聯起來了。具體的電壓可能會有所差異，但應該足夠接近以確保系統正常工作。請注意，實際的接線可能需要根據電池保護板的型號和規格進行微調，因?yàn)椴煌谋Ｗo(hù)板可能會有不同的連接方式和參數設置。
