ss54貼片二極管的參數,ss54二極管參數-KIA MOS管

信息來源:本站 日期:2024-08-15

分享到:

ss54貼片二極管的參數,ss54二極管參數-KIA MOS管


ss54二極管參數

SS54是一種貼片肖特基二極管,具有高效、快速的開關性能和低正向壓降,低壓降為0.55V,正向電流為5A。該二極管具有120A的高效率和高浪涌電流能力。

主要參數:

最大整流平均輸出電流(IF): 5.0A,這意味著在正常工作條件下,該二極管可以持續通過的最大正向電流為5.0安培。

最大反向重復峰值電壓(VRRM): 40V,這是二極管能夠承受的最大反向電壓,超過此電壓可能會導致二極管損壞。

最大正向不重復浪涌電流(IFSM): 120A,這是在特定條件下允許通過的最大正向瞬間電流。

最大正向壓降(VF): 0.55V,這是二極管在通過額定正向電流時,兩端產生的電壓降。


封裝和尺寸:SS54二極管通常采用SMA、SMB等封裝形式,尺寸為4.50 x 2.80mm,高度為2.42mm,適用于表面貼裝應用。

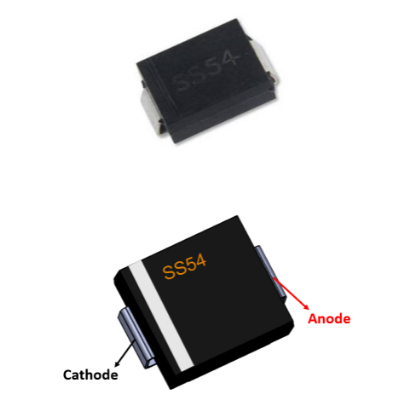

ss54貼片二極管,參數

ss54貼片二極管簡介

SS54二極管具有120A的高效率和高浪涌電流能力。它通常用于低壓,高頻逆變器,續流和極性保護應用中。


可以通過使用陰極端的色帶來識別此二極管的陰極端子。與普通二極管相比,肖特基二極管還具有相對較快的開關速度,因此可用于高頻開關電路。它還具有低的正向壓降電壓,SS54二極管兩端的電壓降為0.55V。SS54二極管在金屬-半導體結兩端具有一個保護環結構,用于應力保護。


二極管的應用:

可用于防止極性反接的問題

高頻逆變器

用作保護裝置

電流流量調節器

極性保護應用

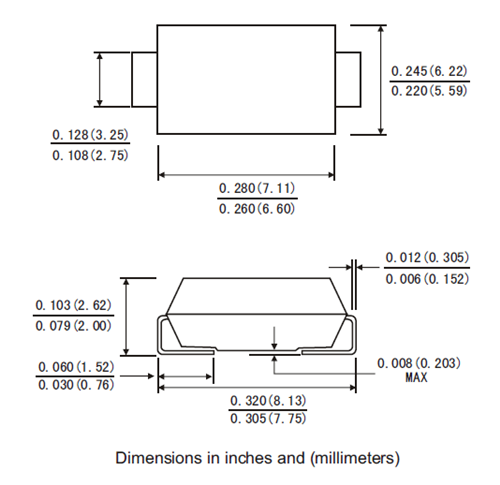

該二極管采用DO-214 AB封裝。包裝的尺寸如下所示:

ss54貼片二極管,參數
