在電路板上，我們經常會看到一個類似三極管的元件---三端穩壓器。三端穩壓器常用在需要電壓變換的地方。如18伏變12伏、12伏變5伏。

常見的三端穩壓器有78系列的7805、7808、7809、7812、7824等。78后面的數字代表穩壓器輸出的電壓值。78系列的穩壓器輸出都為正壓。如7805代表輸出正5伏、7812代表輸出正12伏。另一種輸出負壓的三端穩壓器是79系列的。如7905代表輸出伏5伏電壓、7912代表輸出負12伏電壓。

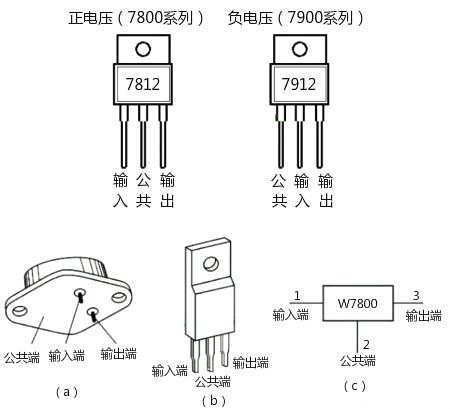

有的三端穩壓器標注帶字母，那是代表承受電流。如輸出電流以78(或79)后面加字母來區分。L表示0.1;AM表示0.5A，無字母表示1.5A，如78L05表求5V 0.1A。常見的三端穩壓器管腳排列一般是帶字的那面朝向我們時，左邊的第一個腳為輸入正極，中間為負極，最右邊為輸出正極。

在三端穩壓器輸入端與輸出端都會有一個電解電容。使用三端穩壓器要注意輸入與輸出之間的電壓差不能過小。以7805為例，該三端穩壓器的固定輸出電壓是5V，而輸入電壓至少大于7V，這樣輸入/輸出之間有2-3V及以上的壓差。使調整管保證工作在放大區。但壓差取得大時，又會增加集成塊的功耗，所以，兩者應兼顧，即既保證在最大負載電流時調整管不進入飽和，又不至于功耗偏大。另外一般在三端穩壓器的輸入輸出端接一個二極管，用來防止輸入端短路時,輸出端存儲的電荷通過穩壓器,而損壞器件。

三端穩壓器的故障率不高，最常見的是管腳開焊。但在維修中常常是我們檢測電壓是否正常的一個檢測點，所以很有必要對它進行了解。

穩壓管的應用:

1、浪涌保護電路:穩壓管在準確的電壓下?lián)舸?這就使得它可作為限制或保護之元件來使用,因為各種電壓的穩壓二極管都可以得到,故對于這種應用特別適宜.圖中的穩壓二極管D是作為過壓保護器件.只要電源電壓VS超過二極管的穩壓值D就導通,使繼電器J吸合負載RL就與電源分開；

2、電視機里的過壓保護電路:EC是電視機主供電壓,當EC電壓過高時,D導通,三極管BG導通,其集電極電位將由原來的高電平(5V)變?yōu)榈碗娖?通過待機控制線的控制使電視機進入待機保護狀態；

3、電弧抑制電路:在電感線圈上并聯接入一只合適的穩壓二極管(也可接入一只普通二極管原理一樣)的話,當線圈在導通狀態切斷時,由于其電磁能釋放所產生的高壓就被二極管所吸收,所以當開關斷開時,開關的電弧也就被消除了.這個應用電路在工業上用得比較多,如一些較大功率的電磁吸控制電路就用到它；

4、串聯型穩壓電路:在此電路中,串聯穩壓管BG的基極被穩壓二極管D鉗定在13V,那么其發射極就輸出恒定的12V電壓了.這個電路在很多場合下都有應用；
