電腦主板mos管的作用-電腦主板mos管測量和判斷方法-KIA MOS管

信息來源:本站 日期:2018-03-06

分享到:

在筆記本主板上用到的NMOS可簡單分作兩大類:

信號切換用MOS管: UG比US大3V---5V即可,實際上只要導通即可,不必須飽和導通。比如常見的:2N7002,2N7002E,2N7002K,2N7002D,F(xiàn)DV301N。

電壓通斷用MOS管: UG比US應大于10V以上,而且開通時必須工作在飽和導通狀態。常見的有:1448,1428A,7406,7702,1660,6428L,6718L,4496,4712,6402A,3404,3456,1660,2662URH,R0392DPA,03B9DP。

PMOS管則和NMOS條件剛好相反。

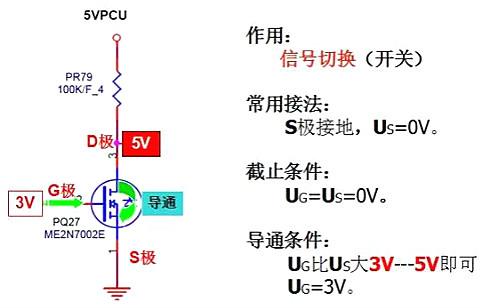

示例1:

NMOS管:2N7002E

電腦主板mos管

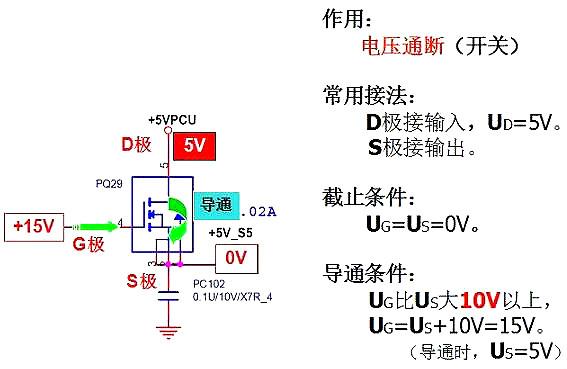

示例2:

NMOS管:7406

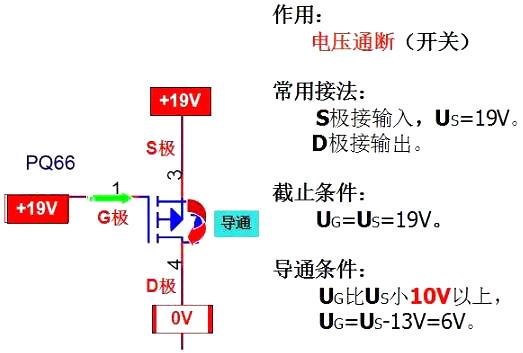

電腦主板mos管示例3:

PMOS管:425

電腦主板mos管隔離作用:


如果我們想實現線路上電流的單向流通,比如

電腦主板mos管方法1:加入一個二級管

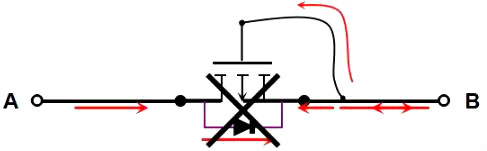

電腦主板mos管方法2:加入MOS管

電腦主板mos管此處MOS管實現的功能就是:隔離作用。

所以,所謂的MOS管的隔離作用,其實質也就是實現電路的單向?qū)ǎ拖喈?dāng)于一個二級管。

但在電路中我們常用隔離MOS,是因?yàn)椋?

使用二級管,導通時會有壓降,會損失一些電壓。而使用MOS管做隔離,在正向?qū)〞r(shí),在控制極加合適的電壓,可以讓MOS管飽和導通,這樣通過電流時幾乎不產生壓降。


示例1:

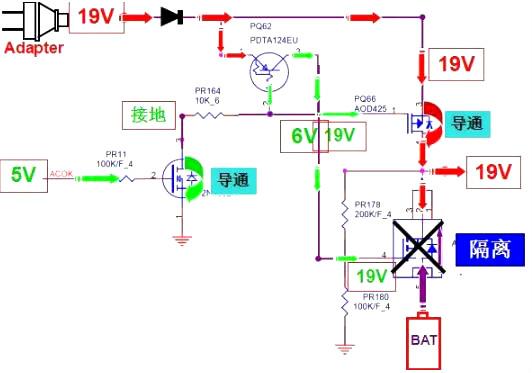

PMOS管:1413 作用:隔離

電腦主板mos管筆記本主板上的隔離,其實質是將適配器電壓(+19V)和電池電壓(+12V左右)分隔開來。不讓它們直接相通。但又能在拔除任意一種電源時,保證電腦都有持續的供電,實現電源無縫切換。

筆記本電腦中用到的隔離MOS管只有兩個。

下面我們來分步討論一下它的原理,為了方便,隔離MOS管都用二級管代替表示。

電腦主板mos管電腦主板mos管

問題:為什么在不用適配器時,還要用Q1隔離12V呢?

一種解釋是:

人們?cè)谑褂霉P記本電腦時,經常會同時插上適配器和電池。如果遇到電網停電,筆記本會自動切換到電池12V供電。這個時候適配器雖然不再供電,但仍相連在筆記本上。如果沒有Q1隔離,12V電壓會直接進入適配器內部的輸出電路,有可能燒毀適配器。

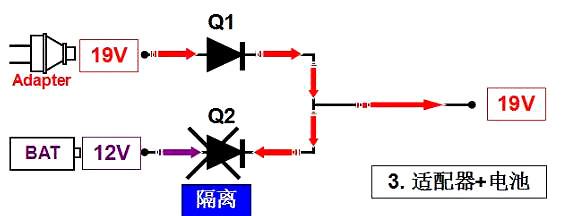

電腦主板mos管問題:如果不用Q2隔離,同時插上適配器和電池會怎樣?

現象是:   大電流。

當然這只有在維修穩壓電源上才可以看到:電流直接達到穩壓電源的最大值6A以上,短路燈狂閃。


不用Q2隔離,或者是Q2被擊穿短路時大電流的原因

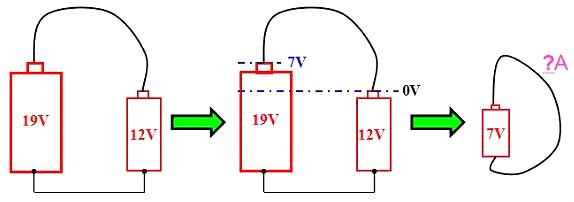

電池電壓一般是在12V以下,我們就將其看作12V。19V電源呢,我們也可以當作一個大電池,那么一個19V的電池和一個12V的電池如下相連,導線中電流會是多少呢?

電腦主板mos管經過兩次等效,就相當于將一根導線兩端接到7V電池的兩端。

導線的電阻極小,如果我們認為它是0.1歐姆。那么在導線中流過的電流會是70A

穩壓電源的最大電流一般是6A左右,所以會出現大電流報警。

而正常的電池充電電壓是經過芯片精密控制的,一般只比電池實際電壓高出一點點,以保證電流不會過大造成電池過分發熱。

當Q2隔離管擊穿短路后,長時間的超負荷工作,極有可能損壞適配器。


MOS管作用總結:

如果MOS管用作開關時,(不論N溝道還是P溝道),一定是寄生二極管的負極接輸入邊,正極接輸出端或接地。否則就無法實現開關功能了。

所以,N溝道一定是D極接輸入,S極接輸出或地。

P溝道則相反,一定是S極接輸入,D極接輸出。

如果MOS管用作隔離時,(不論N溝道還是P溝道),寄生二極管的方向一定是和主板要實現的單向?qū)ǚ较蛞恢隆?

筆記本主板上用PMOS做隔離管的最常見,但也有極少的主板用NMOS來實現。
