24V開關電源電路圖 24V電源電路設計原理圖詳解 KIA MOS管
信息來源：本站 日期：2018-04-19
開關電源是把交流電轉換成電子、電氣設備所需直流電源的產品、具有體積小、重量輕、紋波小、效率高、運行噪聲小、工作溫升低、性價比高的特點，同時短路和過載保護及軟起動功能有效保護負載電路不易損壞，是傳統變壓器的理想替代產品。
開關電源廣泛應用在廣告燈箱、通訊器材、工控自動化、小功率直流電機供電等需220V或110V交流電轉換為直流電的場所。分為單組、雙組、三組、四組四種規格，功率范圍從15W~500W，輸出有-5V、5V、-12V、12V、-24V、24V、48V等常規電壓。
24V開關電源，是高頻逆變開關電源中的一個種類。通過電路控制開關管進行高速的道通與截止．將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓！
1.交流電源輸入經整流濾波成直流;
2.通過高頻PWM（脈沖寬度調制）信號控制開關管，將那個直流加到開關變壓器初級上;
3.開關變壓器次級感應出高頻電壓，經整流濾波供給負載;
4.輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的。

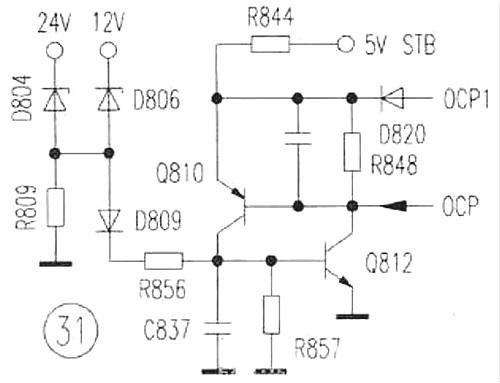

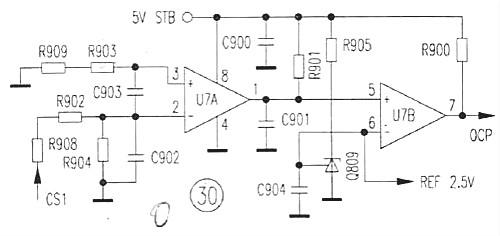

24V開關電源電路圖
（一）
（二）
