電路圖符號大全 電路圖符號詳解 電子電路圖基礎知識 KIA MOS管
信息來源：本站 日期：2018-05-03
AAT 電源自動投入裝置
AC 交流電
DC 直流電
FU 熔斷器
G 發電機
M 電動機
電路圖符號
HG 綠燈
HR 紅燈
HW 白燈
HP 光字牌
K 繼電器
KA(NZ) 電流繼電器(負序零序)
KD 差動繼電器
KF 閃光繼電器
KH 熱繼電器
KM 中間繼電器
KOF 出口中間繼電器
KS 信號繼電器
KT 時間繼電器
KV(NZ) 電壓繼電器(負序零序)
KP 極化繼電器
KR 干簧繼電器
KI 阻抗繼電器
KW(NZ) 功率方向繼電器(負序零序)
KM 接觸器
KA 瞬時繼電器 ； 瞬時有或無繼電器；交流繼電器
KV電壓繼電器
L 線路
QF 斷路器
QS 隔離開關
T 變壓器
TA 電流互感器
TV 電壓互感器
W 直流母線
YC 合閘線圈
YT 跳閘線圈
PQS 有功無功視在功率
EUI 電動勢電壓電流
SE 實驗按鈕
SR 復歸按鈕
f 頻率
Q——電路的開關器件
FU——熔斷器
FR——熱繼電器
KM——接觸器
KA——1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器
KT——延時 有或無繼電器
SB——按鈕開關 Q——電路的開關器件
FU——熔斷器
KM——接觸器
KA——1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器
KT——延時 有或無繼電器
SB——按鈕開關
SA 轉換開關
電流表 PA
電壓表 PV
有功電度表 PJ
無功電度表 PJR
頻率表 PF
相位表 PPA
最大需量表(負荷監控儀) PM
功率因數表 PPF
有功功率表 PW
無功功率表 PR
無功電流表 PAR
聲信號 HA
光信號 HS
指示燈 HL
紅色燈 HR
綠色燈 HG
黃色燈 HY
藍色燈 HB
白色燈 HW
連接片 XB
插頭 XP
插座 XS
端子板 XT
電線電纜母線 W
直流母線 WB
插接式(饋電)母線 WIB
電力分支線 WP
照明分支線 WL
應急照明分支線 WE
電力干線 WPM
照明干線 WLM
應急照明干線 WEM
滑觸線 WT
合閘小母線 WCL
控制小母線 WC
信號小母線 WS
閃光小母線 WF
事故音響小母線 WFS
預報音響小母線 WPS
電壓小母線 WV
事故照明小母線 WELM
避雷器 F
熔斷器 FU
快速熔斷器 FTF
跌落式熔斷器 FF
限壓保護器件 FV
電容器 C
電力電容器 CE
正轉按鈕 SBF
反轉按鈕 SBR
停止按鈕 SBS
緊急按鈕 SBE
試驗按鈕 SBT
復位按鈕 SR
限位開關 SQ
接近開關 SQP
手動控制開關 SH
時間控制開關 SK
液位控制開關 SL
濕度控制開關 SM
壓力控制開關 SP
速度控制開關 SS
溫度控制開關輔助開關 ST
電壓表切換開關 SV
電流表切換開關 SA
整流器 U
可控硅整流器 UR
控制電路有電源的整流器 VC
變頻器 UF
變流器 UC
逆變器 UI
電動機 M
異步電動機 MA
同步電動機 MS
直流電動機 MD
繞線轉子感應電動機 MW
鼠籠型電動機 MC
電動閥 YM
電磁閥 YV
防火閥 YF
排煙閥 YS
電磁鎖 YL
跳閘線圈 YT
合閘線圈 YC
氣動執行器 YPAYA
電動執行器 YE
發熱器件(電加熱) FH
照明燈(發光器件) EL
空氣調節器 EV
電加熱器加熱元件 EE
感應線圈電抗器 L
勵磁線圈 LF
消弧線圈 LA
濾波電容器 LL
電阻器變阻器 R
電位器 RP
熱敏電阻 RT
光敏電阻 RL
壓敏電阻 RPS
接地電阻 RG
放電電阻 RD
啟動變阻器 RS
頻敏變阻器 RF
限流電阻器 RC
光電池熱電傳感器 B
壓力變換器 BP
溫度變換器 BT
速度變換器 BV
時間測量傳感器 BT1BK
液位測量傳感器 BL
溫度測量傳感器 BHBM
場效應管英文縮寫：FET(Field-effect transistor)，簡稱為場效應管，是一種高輸入阻抗的電壓控制型半導體。場效應管也是一種晶體三極管，也有三個極，分別叫源極S，柵極G，漏極D。
1、各類場效應管根據其溝道所采用的半導體材料，可分為N型溝道和P型溝道兩種。所謂溝道，就是電流通道。
2、根據構造和工藝的不同，場效應管分為結型和絕緣型兩大類。

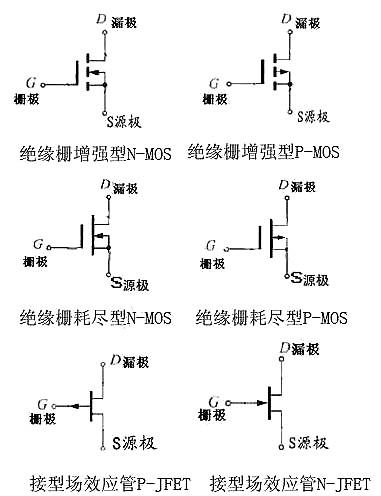

結型場效應管的英文是 Junction Field Effect Transistor，簡稱JFET。JFET 又分為N溝道，P溝道場效應管。
絕緣柵型場效應管：英文是 Metal Oxide Semiconductor Field Effect Transistor，縮寫為MOSFET，簡稱MOS管。
MOS場效應晶體管又分為N溝耗盡型和增強型；P溝耗盡型和增強型四大類。
3、按導電方式：耗盡型與增強型，結型場效應管均為耗盡型，絕緣柵型場效應管既有耗盡型的，也有增強型的。
（1）輸入阻抗高；
（2）輸入功耗??；
（3）溫度穩定性好；
（4）信號放大穩定性好，信號失真?。?/span>
（5）由于不存在雜亂運動的少子擴散引起的散粒噪聲，所以噪聲低。
（1）場效應管是電壓控制元件，而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用場效應管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用晶體管。
（2）場效應管是利用多數載流子導電，所以稱之為單極型器件，而晶體管是即有多數載流子，也利用少數載流子導電。被稱之為雙極型器件。
（3）有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好。
（4）場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管
1.場效應管可應用于放大。由于場效應管的放大器輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。
2.場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。
3.場效應管可以用作可變電阻。
4.場效應管可以方便地用作恒流源。
5.場效應管可以用作電子開關。
將萬用表的量程選擇在RX1K檔,用黑表筆接D極,紅表筆接S極,用手同時觸及一下G,D極,場效應管應呈瞬時導通狀態,即表針擺向阻值較小的位置,再用手觸及一下G,S極, 場效應管應無反應,即表針回零位置不動.此時應可判斷出場效應管為好管.
將萬用表的量程選擇在RX1K檔,分別測量場效應管三個管腳之間的電阻阻值,若某腳與其他兩腳之間的電阻值均為無窮大時,并且再交換表筆后仍為無窮大時,則此腳為G極,其它兩腳為S極和D極.然后再用萬用表測量S極和D極之間的電阻值一次,交換表筆后再測量一次,其中阻值較小的一次,黑表筆接的是S極,紅表筆接的是D極.
