本文簡要比較了下SiC Mosfet管和Si IGBT管的部分電氣性能參數并分析了這些電氣參數對電路設計的影響,并且根據SiC Mosfet管開關特性和高壓高頻的應用環境特點,推薦了金升陽可簡化設計隔離驅動電路的SIC驅動電源模塊。
以SiC為襯底的Mosfet管因?yàn)槠漭斎胱杩垢?,?qū)動功率小,驅動電路簡單,具有靠多數載流子工作導電特性,沒有少數載流子導電工作所需要的存儲時間,因而開關速度快,工作頻率可到500kHz,甚至MHz以上。但是隨著其反向耐壓的提高,通態電阻也急劇上升,從而限制了其在高壓場合的應用。IGBT具有高反向耐壓和大電流特性,但是對驅動電路要求很嚴格,并且不適合工作在高頻場合,一般IGBT的工作頻率為20kHz以下。
SiC作為一種寬禁代半導體器件,具有飽和電子漂移速度高、電場擊穿強度高、介電常數低和熱導率高等特性。以SiC為襯底的Mosfet管具有阻斷電壓高、工作頻率高且耐高溫能力強,同時又具有通態電阻低和開關損耗小等特點,是高頻高壓場合功率密度提高和效率提高的應用趨勢。

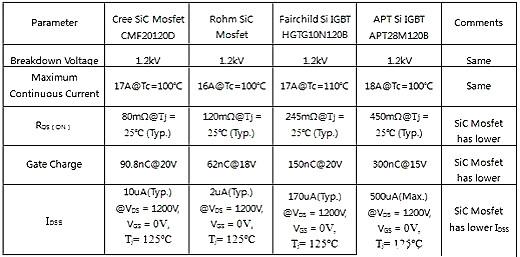

目前市面上常見的SiC Mosfet電流均不大于50A,以常見的1200V/20A為例,列舉了SiC Mosfet管的部分電氣參數;同樣例舉了1200V/20A Si IGBT系列的電氣參數進行比較;
通過表格性能對比,可以看出,SiC Mosfet有三個方面的性能是明顯優于Si IGBT:
1.極其低的導通電阻RDS(ON),導致了極其優越的正向壓降和導通損耗,更能適應高溫環境下工作;
2.SiC Mosfet管具有Si Mosfet管的輸入特性,即相當?shù)偷臇艠O電荷,導致性能卓越的切換速率;
3. 寬禁帶寬度材料,具有相當?shù)偷穆╇娏?,更能適應高電壓的環境應用;
Sic Mosfet具有與Si Mosfet管非常類似的開關特性,通過對Si Mosfet的特性研究,其驅動電路具有相同的特性:
1. 對于驅動電路來講,最重要的參數是門極電荷,Mosfet管的柵極輸入端相當于是一個容性網絡,因此器件在穩定導通時間或者關斷的截止時間并不需要驅動電流,但是在器件開關過程中,柵極的輸入電容需要充電和放電,此時柵極驅動電路必須提供足夠大的充放電脈沖電流。如果器件工作頻率越快,柵極電容的充放電時間要求越短,則要求輸入的柵極電容越小,驅動的脈沖電流越大才能滿足驅動要求;
2.柵極驅動電路必須合理選擇一定的驅動電壓,柵極的驅動電壓越高,則Mosfet的感應導電溝道越大,則導通電阻越?。坏菛艠O驅動電壓太大的話,很容易將柵極和漏極之間絕緣層擊穿,造成Mosfet管的永久失效;
3.為了增加開關管的速度,減少開關管的關斷時間是有必要的;且為了提高M(jìn)osfet管在關斷狀態下的工作可靠性,將驅動電路設計成在關斷狀態的時候,在柵極加上反向偏置電壓,以快速釋放柵極輸入電容的電荷,減少了關斷時間,使得驅動電路更可靠地關斷Mosfet;但是反向的驅動電壓會增加電路損耗,反向偏置電壓最好不要超過-6V;
4.當驅動對象是全橋或者半橋電路的功率Mosfet,或者是為了提高控制電路的抗干擾能力,此時將驅動電路設計成隔離驅動電路;實現電隔離的方式可以通過磁耦合變壓器和光耦合器件;但是不管采用磁耦合變壓器還是光耦合器件,都要保證耦合器件的延遲時間與耦合分布電容;采用的隔離電源也必須具有高隔離、快速響應時間與低耦合電容的特性。
從驅動電路的特性來看,要求驅動電源具有以下特性:
1.為了適應高頻率的使用要求,要求驅動電源具有瞬時的驅動大功率特性,即要求具有大的容性負載能力;
2.為了適應高電壓應用使用要求,要求驅動電源具有高耐壓能力并且具有超低的隔離電容,來減少高壓總線部分對低壓控制側的干擾;
3.隔離驅動電源必須具有合適的驅動電壓,即要求電源具有正負輸出電壓,并且正負輸出電壓不是對稱輸出特性;
針對SiC隔離驅動電路的特點,推出了SiC Mosfet驅動專用電源QA01C。該電源電氣性能參數全部達到SiC Mosfet驅動電路的要求,如:
不對稱驅動電壓,輸出電壓 +20/-4VDC 輸出電流+100/-100mA
大容性負載能力,容性負載為220uF
高隔離電壓,達到3500VAC
極低的隔離電容,低至3.5pF
此驅動電源還滿足了其他性能參數特點,具體功能如下:
效率高達83%
工作溫度范圍: -40℃ ~ +105℃
可持續短路保護

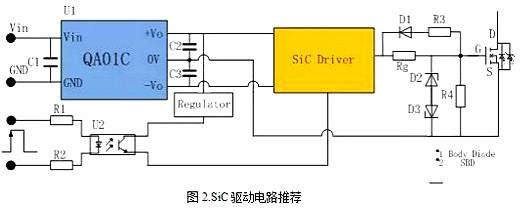

QA01C具有完整的驅動電路推薦,通過SiC驅動專用電源得到不對稱的正向驅動電壓20V,負向偏置關斷電壓-4V;為了防止驅動電壓對柵極造成損壞,增加D2和D3來吸收尖峰電壓是很有必要的。SiC驅動器采用一般驅動芯片即可;為了實現控制信號與主功率回路的隔離,需要采取隔離措施,推薦采用常見的光耦隔離方案。采用的光耦必須具有高共模抑制比(30KV/us)和比隔離電源大的隔離耐壓并且具有極小的延遲時間來適應SiC Mosfet管的高頻率工作特性。

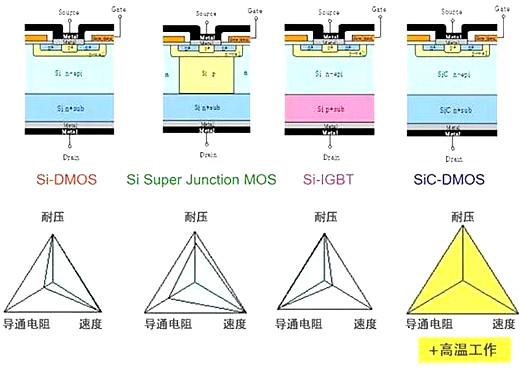

下圖是各功率晶體管的結構、耐壓、導通電阻、開關速度的比較。
使用的工藝技術不同結構也不同,因而電氣特征也不同。補充說明一下,DMOS是平面型的MOSFET,是常見的結構。Si的功率MOSFET,因其高耐壓且可降低導通電阻,近年來超級結(Super Junction)結構的MOSFET(以下簡稱“SJ-MOSFET”)應用越來越廣泛。關于SiC-MOSFET,這里給出了DMOS結構,不過目前ROHM已經開始量產特性更優異的溝槽式結構的SiC-MOSFET。具體情況計劃后續進行介紹。
在特征方面,Si-DMOS存在導通電阻方面的課題,如前所述通過采用SJ-MOSFET結構來改善導通電阻。IGBT在導通電阻和耐壓方面表現優異,但存在開關速度方面的課題。SiC-DMOS在耐壓、導通電阻、開關速度方面表現都很優異,而且在高溫條件下的工作也表現良好,可以說是具有極大優勢的開關元件。
這張圖是各晶體管標準化的導通電阻和耐壓圖表。從圖中可以看出,理論上SiC-DMOS的耐壓能力更高,可制作低導通電阻的晶體管。目前SiC-DMOS的特性現狀是用橢圓圍起來的范圍。通過未來的發展,性能有望進一步提升。
六、總結
通過對SiC Mosfet管與Si IGBT管相關電氣參數進行比較,我們發現SiC Mosfet將成為高壓高頻場合下的應用趨勢。根據對SiC Mosfet管的開關特性的研究,推薦了能簡化其隔離設計的專用電源QA01C,同時也推薦了基于SiC Mosfet的驅動電路。
