電子煙又名虛擬香煙、電子香煙，主要用于戒煙和替代香煙。它有著與香煙一樣的外觀、與香煙近似的味道，甚至比一般香煙的口味要多出很多，也像香煙一樣能吸出煙、吸出味道跟感覺來。電子煙沒有香煙中的焦油、懸浮微粒等其他有害成分。在戒煙意識逐漸加強的年代，電子煙憑借高性能、高品質和高市場競爭力在各種香煙替代品中脫穎而出，帶來巨大的經濟效益，減少了二手煙給身邊的人所帶來的危害。

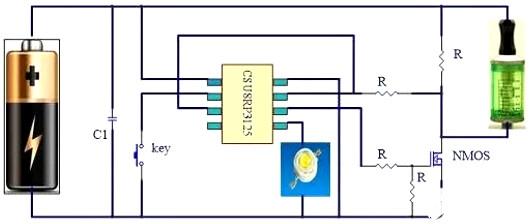

電子煙由主控芯片CSU8RP3125、電池、 按鍵、LED呼吸燈、霧化器組成（見下圖）。
采用芯片本身的低電壓復位功能來實現電子煙的短路保護，把芯片的LVR設定在2.4V，當負載端短路時，芯片的VDD腳瞬間被拉低到2.4V以下，芯片復位，NMOS。管的控制腳回到上電復位的狀態，即為低電平切斷NMOS來保護MOS管。
由于電池直接連到芯片的VDD上，通過把芯片內部基準電壓作為輸入，用VDD來作參考，因為內部基準電壓是固定的，所以只要 VDD上的電壓有變化時，采到的AD值也會有相應的變化，利用AD值來反算出電池端的電壓，當芯片檢測到電池電壓高于4.2V時，讓NMOS的控制腳輸出低電平關斷NMOS來切斷充電端與電池之間的充電回路，防止電池過充。CSU8RP3215芯片采用內部基準，測量電池電壓，除了省去了外部參考源， 同時也節省了分壓電阻。

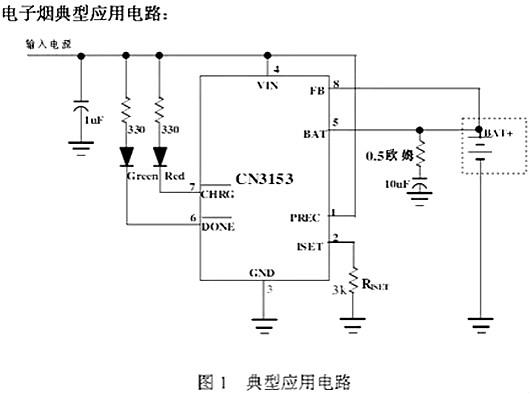

1、恒壓充電最高電壓4.2V
2、充電電流為405mA。
3、也可以調整充電電流，調整第2管腳到地的電阻，計算公式為：ICH = 1216V / RISET 其中，ICH表示充電電流，單位為安培 RISET表示ISET管腳到地的電阻，單位為歐姆。例如，如果需要405mA的充電電流，可按下面的公式計算：RISET = 1216V/0.405A = 3kΩ 為了保證良好的穩定性和溫度特性，RISET建議使用精度為1%的金屬膜電阻。通過測量ISET管腳的電壓可以檢測充電電流。充電電流可以用下面的公式計算： ICH = （VISET / RISET） × 1000。
利用2.2小節同樣的ADC檢測方式來檢測VDD電壓（即電池電壓），當電池電壓低于3.2V時，讓NMOS管控制腳輸出低電平來關掉NMOS并且通過控制PWM的輸出來驅動LED呼吸燈來提醒用戶電池電壓過低。
通過外部的AD通道來檢測NMOS管到地的壓降來換算出流過霧化器的電流，一旦檢測到霧化電流過大時，芯片會把NMOS管的控制腳置低來關斷NMOS管，防止霧化過流。CSU8RP3125的AD檢測小信號精準，可電子煙產品的可靠性。
利用芯片本身的PWM輸出功能，LED燈從滅到最亮的過程中，PWM周期固定的情況下，PWM從低電平開始，每3ms遞增一個正寬頻，一直到PWM輸出為高電平。相反，LED從最亮到滅的過程中，PWM從高電平開始，每6ms遞增一個負寬頻，一直到PWM輸出低電平為止，實現呼吸燈的控制。當電池電壓欠壓時，呼吸燈的漸變速度時間會變?yōu)檎９ぷ鞯?/3，以此提醒用戶需要及時充電。
目前，電子煙主要針對的是歐美市場，而本次設計選用的芯海CSU8RP3125芯片的ESD（芯片級）HBM模型為8KV，工作溫度范圍-40~85℃。經測試芯片高速PWM穩定，ADC采樣效果好，溫漂小，性能可靠。該型號芯片為MSOP-8封裝，有利于PCB面積縮減，非常適合電子煙的開發。
| Part Numbe | ID（A) | BVDSS | RDS（ON）（Ω） |
| KNY3103A | 110 | 30 | 0.0026 |
| KIA2300 | 6 | 20 | 0.065 |
| KIA2302 | 3 | 20 | 0.065 |
| KIA2306 | 3.5 | 30 | 0.057 |
| KIA2312 | 5 | 20 | 0.031 |
| KIA3400 | 4.8 | 30 | 0.035 |
| KIA3402 | 4 | 30 | 0.07 |
| KIA3414 | 4.2 | 20 | 0.05 |
| KIA8025 | 4 | 20 | 0.03 |
| KIA2301 | -2.8 | -20 | 0.12 |
| KIA2305 | -3.5 | -20 | 0.055 |
| KIA3401 | -4 | -30 | 0.06 |
| KIA3407 | -4.1 | -30 | 0.06 |
| KIA3409 | -2.6 | -30 | 0.13 |
| KIA3415 | -4 | -16 | 0.045 |
| KIA3423 | -2 | -20 | 0.092 |
常見問題：
1.外觀不良；2.按鍵不靈敏；3.燈閃；4.長亮； 5.不工作； 6.充不進電；
7.使用時間短、抽煙口數少；8.煙霧量小-不穩定；9.外表起霧，氧化；
主要原因：
1.外觀不良---A、五金電鍍出現瑕疵比如掉鍍；B、五金被刮花，出現刮痕；C、電池管橡膠漆脫漆貨掉漆；D、電池管被刮花；
2.按鍵不靈敏---A、線路板上的按鍵彈性力度不夠致使案件手感不好；B、生產裝配出了問題，按鍵和支架銜接不好導致脫落松動；C、個別因為跌落震動的原因致使案件和支架銜接松動；現在因為工藝的改進比如五金主體上多了卡槽可以固定按鍵和支架，比如方案板上按鍵彈性已經要求供應商達到合理要求從而這方面問題比較小，但不可控原因還是存在；
3.燈閃---線路板上的指示燈常閃，主要是因為在裝配過程中因為人體含有靜電，直接把線路板上的mos管燒壞，擾亂了方案板上的程序從而導致線路板不能正常工作；現在在每個工人身上都安裝了靜電環，把人體身上的靜電輸入地下從而減少靜電對線路板的損壞，但因為不可控原因這個問題還是會出現；
4.長亮---跟燈閃原因一樣；
5.不工作---A、裝配出了問題比如①電池正負極接觸不良，②方案板上的線在裝配過程中被壓斷；B、電池沒電，需要給電池桿充電；
6.充不進電---A、電芯掉到一點電都沒有了，電壓為0，這個時候充不進電；B、電池桿或者USB線壞了充不進電；C、電池桿、USB線、墻充有一方接觸不良；所以線路板一定要有低電壓保護功能，我們的電芯電壓掉到3.2V就會自動停止工作，不讓電芯一點電都沒有導致充不進電；
7.使用時間短、抽煙口數少---電芯質量有問題，比如B品電芯，內阻大從而導致使用時間和抽煙口數比正常的少很多；
8.煙霧量小、不穩定---電芯質量有問題，比如B品電芯，電壓不穩定，輸出電壓月低煙霧量越??；
9.外表起霧，氧化---電芯質量有問題，比如B品電芯，電芯漏液，里面的物質滲透從而導致外表有層白白的霧氣和五金腐蝕的很難看；
綜上所訴：
外觀的問題主要是五金和電池管以及案件的問題；
內在品質主要是電芯、方案板的問題；
對兩者都有影響的就是員工的專業度和裝配的問題；
常見問題：
1.漏油；2.炸油；3.霧化芯燒焦；4.憋氣
主要原因：
1.漏油——結構問題、包棉不緊、硅膠圈不密封；
2.炸油——物理現象，擋油板沒起作用；
3.霧化芯燒焦——沒注入煙油，干燒棉芯；
4.憋氣——抽不出煙，憋著氣
