12N60場效應管參數-12N60C引腳圖 12A 600V PDF文件-KIA MOS管
信息來源：本站 日期：2018-06-07
N溝道增強型硅柵功率MOSFET是專為高壓、高速功率開關應用而設計的，如高效率開關電源、有源功率因數校正、基于半橋拓?fù)涞碾娮訜翩?zhèn)流器等
12N60H PEF文件下載
RDS（on）=0.53@VGS=10V
低柵電荷（典型的52nC）
快速交換能力
雪崩能量指定值
改進的dv/dt能力

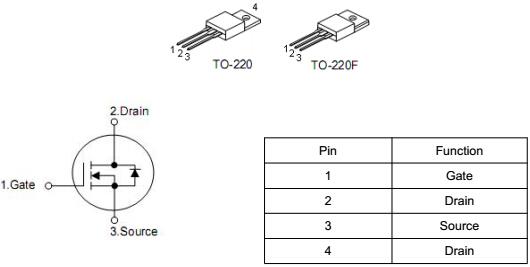

G：gate 柵極S：source 源極D：drain 漏極
MOS管是金屬(Metal)—氧化物(Oxid)—半導體(Semiconductor)場效應晶體管。市面上常有的一般為N溝道和P溝道。N溝道的電源一般接在D，輸出S，P溝道的電源一般接在S，輸出D。
產品型號：KIA12N60H
工作方式：12A/600V
漏源電壓：600V
柵源電壓：±30A
漏電流連續：12A
脈沖漏極電流：48A
雪崩能量：865mJ
耗散功率：231W
熱電阻：62.5℃/V
漏源擊穿電壓：600V
溫度系數：0.7V/℃
柵極閾值電壓：2.0V
輸入電容：1850PF
輸出電容：180PF
上升時間：90ns
封裝形式：TO-220、220F
