鋰電池保護板簡介

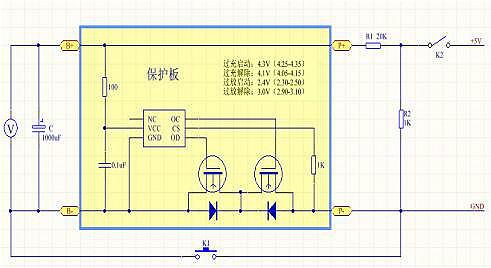

鋰電池保護板是對串聯鋰電池組的充放電保護；在充滿電時能保證各單體電池之間的電壓差異小于設定值（一般±20mV），實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果；同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命；欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。鋰電池保護板工作原理圖如下：

鋰電池保護板常見異常現象

1：不解碼

2：無電壓

3：無內阻

4：無電阻

5：電壓低

6：內阻大

7：過流大

8：不充電

鋰電池保護板的檢測方法

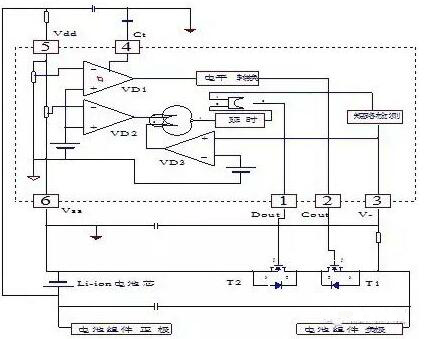

一：檢測電路

鋰電池保護板對鋰電池進行過充、過放、過流（充電過流、放電過流和短路）保護，有些保護板上設計有熱敏電阻，用于對電池進行過熱保護，但過熱保護通常是由外電路完成的，并不由保護板實現。保護板上的熱敏電阻僅僅是給外電路提供一個溫度傳感器。如果保護板不良，電池就很容易損壞。

二：通過萬用表確定電池排線接線正確

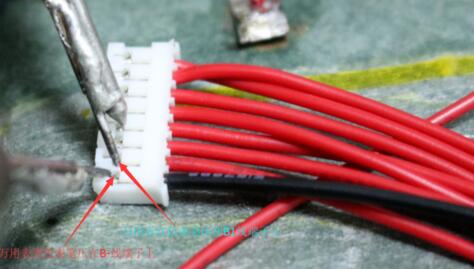

1、通過用萬用表黑色表筆壓住B-線端子 和 萬用表紅色表筆壓信B1線端子，得到第1串電池電壓是3.584V。

2、通過用萬用表黑色表筆壓住B1線端子 和 萬用表紅色表筆壓信B2線端子，得到第2串電池電壓是3.584V。

3、通過此方法測量，得出：

第1串電池電壓：3.584V

第2串電池電壓：3.584V

第3串電池電壓：3.585V

第4串電池電壓：3.585V

第5串電池電壓：3.583V

第6串電池電壓：3.583V

第7串電池電壓：3.584V

此7串電壓都是3.58V，排線接線正確，而且電池電壓相差低于0.002V，電池一致性好。PS：電池每串電壓應是：三元鋰電壓在3.0-4.2V;磷酸鐵鋰電壓2.0-3.6V左右；鈦酸鋰在1.5-2.75V左右。如果有任何一串電壓相差超過2V，則表明排線接錯，需要重新接線。

三：確保采樣線（排線）接法正確

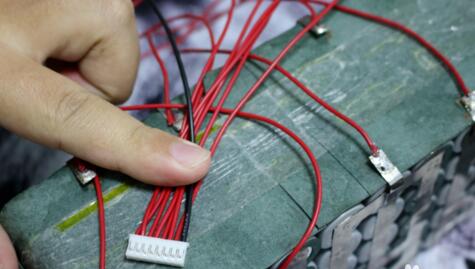

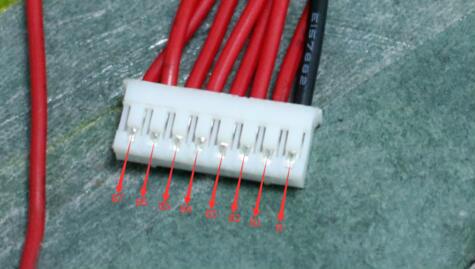

以7串電池8pin線做個示例

B-線接電池總負極

B1線接第1串電池正極

B2線接第2串電池正極

B3線接第3串電池正極

B4線接第4串電池正極

B5線接第5串電池正極

B6線接第6串電池正極

B7線接第7串電池正極

PS:7串電池第7串的電池正極也是總正極，同理可類推到任何串電池組上。

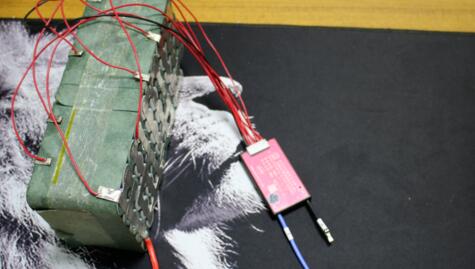

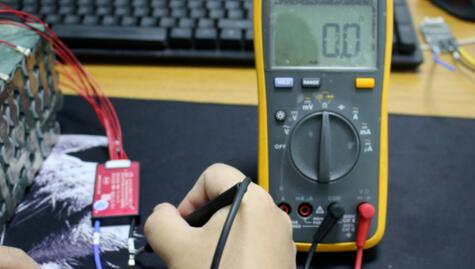

四：測量電壓正常后，將排線插上保護板，測量保護板B-和P-之間的電阻，電阻是0，則說明他們之前暢通無阻，保護板是好的。

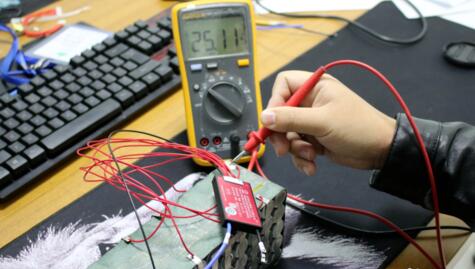

五：或者可通過接上B-線，測量B-和電池總正極的電壓和P-和電池總正極的電壓。電壓一致，說明保護板正常（保護板相當于開關，開關已經打開，電流可安全通過）示例測試得：B-到電池總正極電壓是25.11VP-到電池總正極電壓是25.11V。兩個電壓一致 表示保護板正常。如果P-通過大電流放電，會有輕微壓降，保護板發熱（50度左右），屬于正?，F(xiàn)象。

鋰電池保護板注意事項

1：測量每串電壓時表筆放正確，碰到一起會短路冒煙

2：接保護板時，一定要先接好排線再插好保護板，插好好保護板接可能導致燒壞保護板
