三端穩壓管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。穩壓管在反向擊穿時，在一定的電流范圍內（或者說在一定功率損耗范圍內），端電壓幾乎不變，表現出穩壓特性，因而廣泛應用于穩壓電源與限幅電路之中。三端穩壓管，主要有兩種，一種輸出電壓是固定的，稱為固定輸出三端穩壓管，另一種輸出電壓是可調的，稱為可調輸出三端穩壓管。
電子產品一般三端穩壓集成電路有一個正電壓輸出78xx系列79x系列和負電壓輸出。因此,公義,三端集成電路是指電壓調整器和集成電路和三針輸出,輸入,接地端和輸出端。它看起來像普通三極管、TO-220標準封裝,有9013-92封裝的。用78/79系列三端穩壓集成電路形成幾個外圍組件所需的穩壓電源,內部電路和過流、過熱和調整管保護電路,而且價格便宜。這一系列的集成穩壓集成電路模型在78或79的數字代表三端集成穩壓電路的輸出電壓,如7806表示輸出電壓6v,79099v輸出電壓是負的。78/79系列的三端穩壓IC有很多電子產品制造商,在80年代,通常一個前綴的代碼,比如TA7805是東芝產品,AN7909是松下的產品。

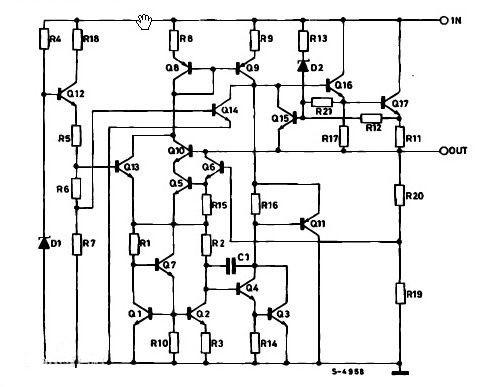

有時在78或78L和M或數量,如78m12或79l24,用來區分輸出電流和包裝形式,等等,其中78L系列的最大輸出電流100毫安,78系列最大輸出電流是1、78系列,最大輸出電流1.5a。它也有各種各樣的封裝,如圖表所示。塑料封裝的調節電路具有安裝方便,價格低廉,所以更多。79系列除了輸出電壓是負的。導致安排不同的腳,命名方法,如形狀是一樣的78系列。因?yàn)槿齻€(gè)固定集成穩壓電路容易使用,常用于電子產品,可以用于修改的分立元件穩壓電源,也經常用作電力電子器件的工作。電路圖如圖所示。注意三端集成穩壓電路的輸入,輸出,和接地端必須不是錯誤的,不容易燒壞。一般三端集成穩壓電路的最小輸入和輸出電壓差的2v,否則不能穩定的輸出電壓,應該保持電壓差一般在4到5v,即變壓器變壓器、二極管整流器,電容濾波后的電壓應該高于調節值。

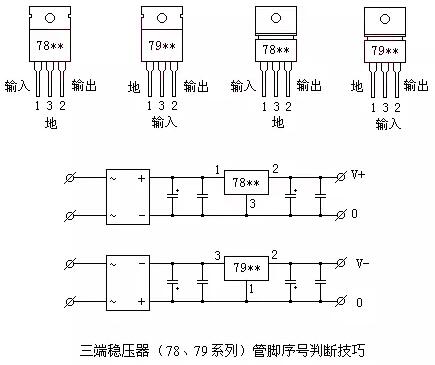

在實踐中,應該在三個集成穩壓電路安裝散熱器足夠大(小功率條件下不,當然)。穩壓管溫度過高時,電壓穩定性能將變得更糟,甚至傷害。當需要可以輸出一個1。超過5電流穩壓電源,通常需要幾三端穩壓電路并聯為1.5n的最大輸出電流,但在應用時必須注意到:并行的集成穩壓電路應該使用相同的制造商,同一批次的產品,以確保參數的一致。額外津貼必須輸出電流,為了避免單個集成穩壓電路故障原因鏈燃燒在其他電路。在78,79**系列三端穩壓器是最常用在-220,-202,兩種包裝。這兩種包裝圖形和密碼,密碼函數如附圖所示。銷數圖中標記方法是按照訂單銷潛在的高分。很容易記祝銷(1)為最高潛力,(3)腳最低的潛力,(2)中心，從圖可以看出,正壓和負壓,(2)腳輸出。**78系列正壓,輸入是最高的潛力,自然是(1)腳,最低可能結束,或(3)腳,如附圖所示。79**負壓系列,輸入最低的潛力,自然是3英尺,和結束最高的潛力,即(1),如附圖所示。此外,還應注意,散熱器總是第一個(3)連接到腳和最低的潛力。所以在78**系列、散熱片和連接,并在79**系列、散熱器和輸入的連接。
THREE TERMINAL REGULATORS
|
Part Number |
Maximum Ratings |
Vout（V） |
Package
|
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
||
|
KIA7805 |
30 |
1.5A |
4.8 |
5 |
5.2 |
TO-92、SOT-89 |
|
KIA78L05 |
30 |
100 |
4.8 |
5 |
5.2 |
SO-89 |
|
KIA78L05FS |
30 |
200 |
4.82 |
5 |
5.17 |
TO-92、SOT-89 |
|
KIA78L06 |
30 |
100 |
5.76 |
6 |
6.24 |
TO-92、SOT-89 |
|
KIA78L08 |
30 |
100 |
7.68 |
8 |
8.32 |
TO-92、SOT-89 |
|
KIA78L09 |
30 |
100 |
8.64 |
9 |
9.36 |
TO-92、SOT-89 |
|
KIA78L10 |
30 |
100 |
9.6 |
10 |
10.4 |
TO-92、SOT-89 |
|
KIA78L12 |
30 |
100 |
11.52 |
12 |
12.48 |
TO-92、SOT-89 |
|
KIA78L15 |
30 |
100 |
14.4 |
15 |
15.6 |
TO-92、SOT-89 |
|
KIA78L18 |
30 |
100 |
17.28 |
18 |
18.72 |
TO-92、SOT-89 |
|
KIA78L24 |
40 |
100 |
23.04 |
24 |
24.96 |
TO-92、SOT-89 |
|
KIA79L05 |
-35 |
100 |
-4.8 |
-5 |
-5.2 |
TO-92、SOT-89 |
|
KIA79L06 |
-35 |
100 |
-5.76 |
-6 |
-6.24 |
TO-92、SOT-89 |
|
KIA79L08 |
-35 |
100 |
-7.68 |
-8 |
-8.32 |
TO-92、SOT-89 |
|
KAI79L09 |
-35 |
100 |
-8.64 |
-9 |
-9.36 |
TO-92、SOT-89 |
|
KIA79L10 |
-35 |
100 |
-9.6 |
-10 |
-10.4 |
TO-92、SOT-89 |
|
KIA79L12 |
-35 |
100 |
-11.52 |
-12 |
-12.48 |
TO-92、SOT-89 |
|
KIA79L15 |
-35 |
100 |
-14.4 |
-15 |
-15.6 |
TO-92、SOT-89 |
|
KIA79L18 |
-35 |
100 |
-17.28 |
-18 |
-18.72 |
TO-92、SOT-89 |
|
KAI79L24 |
-40 |
100 |
-23.04 |
-24 |
-24.96 |
TO-92、SOT-89 |
|
Part Number |
Maximum Ratings |
Vout（V） |
Package
|
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
||
|
KIA1117-ADJ |
12 |
1000 |
|
-1.25 |
|
SOT223 |
|
KIA1117-1.8 |
12 |
1000 |
1.764 |
1.8 |
1.836 |
SOT223 |
|
KIA1117-2.5 |
12 |
1000 |
2.45 |
2.5 |
2.55 |
SOT223 |
|
KIA1117-3.3 |
12 |
1000 |
3.234 |
3.3 |
3.366 |
SOT223 |
|
KIA1117-5.0 |
12 |
1000 |
4.9 |
5 |
5.1 |
SOT223 |
|
KIA133 |
12 |
500 |
3.27 |
3.3 |
3.33 |
SOT89 |
|
Part Number |
Maximum Ratings |
Vout（V） |
Package
|
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
||
|
KIA431 |
36 |
350 |
2.487 |
2.5 |
2.513 |
TO-92、SOT23 |
|
KIA431 |
36 |
750 |
2.487 |
2.5 |
2.513 |
SOT89 |
