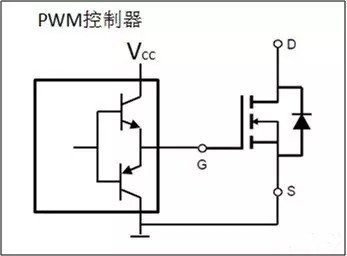

在PWM控制芯片及其它電源控制器的內部，集成了用于驅動功率MOSFET的Totem圖騰柱...在PWM控制芯片及其它電源控制器的內部，集成了用于驅動功率MOSFET的Totem圖騰柱驅動器，最簡單的圖騰柱驅動器如圖1所示，由一個NPN三極管和一個PNP三極管對管組成...

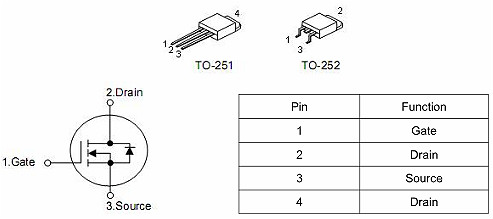

KNX7606A是性能最高的N溝道m(xù)osfet，為大多數同步buck變換器提供優良的RDSON和柵...KNX7606A是性能最高的N溝道m(xù)osfet，為大多數同步buck變換器提供優良的RDSON和柵極電荷，KNX7606A符合RoHS和綠色產品要求。

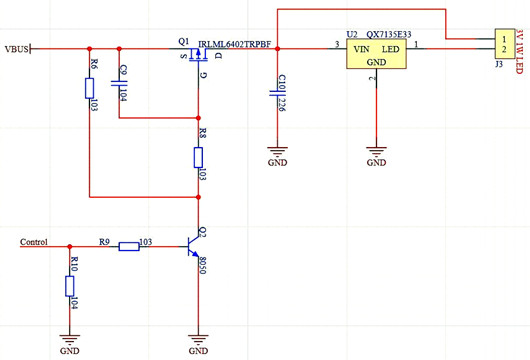

控制電源開關的輸入信號 Control 為低電平或高阻時，三極管Q2的基極被拉低到地...控制電源開關的輸入信號 Control 為低電平或高阻時，三極管Q2的基極被拉低到地，為低電平，Q2不導通，進而MOS管Q1的Vgs = 0，MOS管Q1不導通，+5V_OUT 無輸出。電阻...

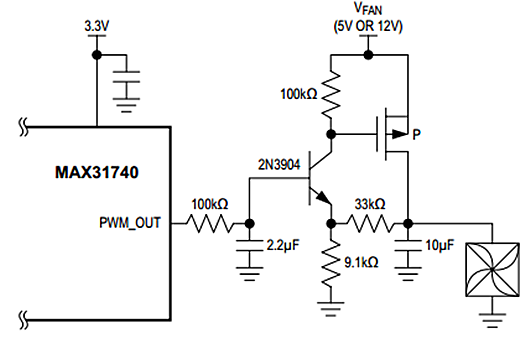

讓MOS管工作在放大區,通過Vgs電壓控制lds電流,前端將PWM波轉換成可調電壓,控制...讓MOS管工作在放大區,通過Vgs電壓控制lds電流,前端將PWM波轉換成可調電壓,控制BJT后級壓降。 ( P溝道是箭頭向里, N溝道是箭頭向外)

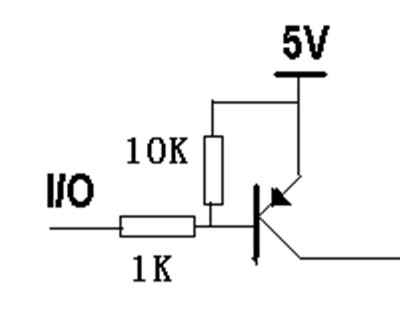

NPN:基極（B）接10K電阻到TTL電平，射極（E）接地，集電極（C）接10K電阻到電源...NPN:基極（B）接10K電阻到TTL電平，射極（E）接地，集電極（C）接10K電阻到電源輸入（Vin）。 PMOS：源極（S）接電源輸入（Vin），柵極（G）接NPN的集電極(C)，漏...

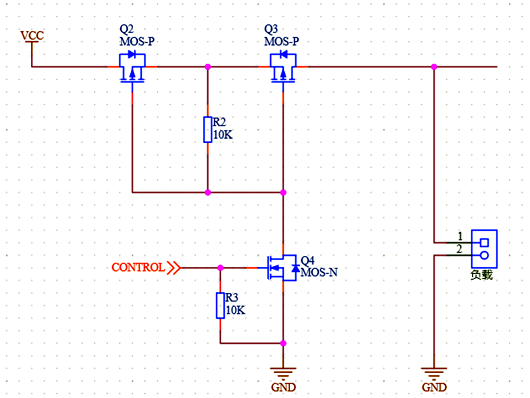

CONTROL電平為高，電路開通，雙向?qū)ǎ? 如CONTROL電平為高，則Q4 NMOS開通，...CONTROL電平為高，電路開通，雙向?qū)ǎ? 如CONTROL電平為高，則Q4 NMOS開通，Q2、Q3的G極電位均被拉低到0V。
