快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。 快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。
快恢復二極管的反向恢復時間的定義：電流通過零點由正向轉換到規定低值的時間間隔。它是衡量高頻續流及整流器件性能的重要技術指標。反向恢復電流的波形如圖1所示。IF為正向電流，IRM為最大反向恢復電流。Irr為反向恢復電流，通常規定Irr=0.1IRM。當t≤t0時，正向電流I=IF。當t>t0時，由于整流器件上的正向電壓突然變成反向電壓，因此正向電流迅速降低，在t=t1時刻，I=0。然后整流器件上流過反向電流IR，并且IR逐漸增大；在t=t2時刻達到最大反向恢復電流IRM值。此后受正向電壓的作用，反向電流逐漸減小，并在t=t3時刻達到規定值Irr。從t2到t3的反向恢復過程與電容器放電過程有相似之處。
快恢復二極管的內部結構與普通二極管不同，它是在P型、N型硅材料中間增加了基區I，構成P-I-N硅片。由于基區很薄，反向恢復電荷很小，不僅大大減小了trr值，還降低了瞬態正向壓降，使管子能承受很高的反向工作電壓。快恢復二極管的反向恢復時間一般為幾百納秒，正向壓降約為0.6V，正向電流是幾安培至幾千安培，反向峰值電壓可達幾百到幾千伏。超快恢復二極管的反向恢復電荷進一步減小，使其trr可低至幾十納秒。

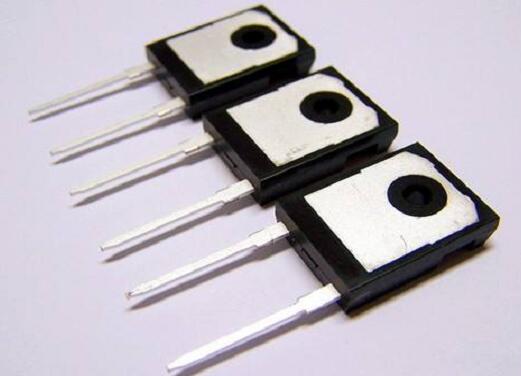

20A以下的快恢復及超快恢復二極管大多采用TO-220封裝形式。從內部結構看，可分成單管、對管（亦稱雙管）兩種。對管內部包含兩只快恢復二極管，根據兩只二極管接法的不同，又有共陰對管、共陽對管之分。圖2(a)是C20-04型快恢復二極管（單管）的外形及內部結構。(b)圖和圖分別是C92-02型（共陰對管）、MUR1680A型（共陽對管）超快恢復二極管的外形與構造。它們均采用TO-220塑料封裝，
幾十安的快恢復二極管一般采用TO-3P金屬殼封裝。更大容量（幾百安～幾千安）的管子則采用螺栓型或平板型封裝形式。
測量電路如圖3。由直流電流源供規定的IF，脈沖發生器經過隔直電容器C加脈沖信號，利用電子示波器觀察到的trr值，即是從I=0的時刻到IR=Irr時刻所經歷的時間。設器件內部的反向恢電荷為Qrr，有關系式：
trr≈2Qrr/IRM (5.3.1)
由式(5.3.1)可知，當IRM為一定時，反向恢復電荷愈小，反向恢復時間就愈短。

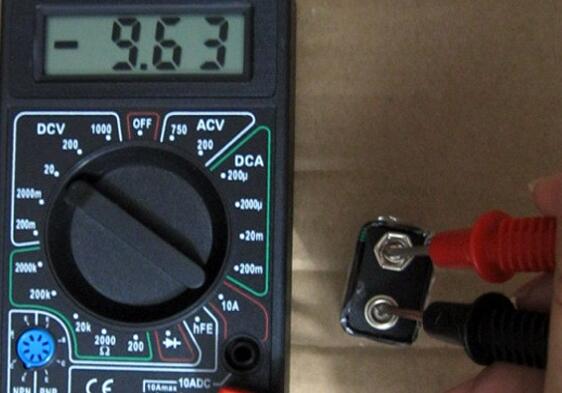

快恢復二極管的常規檢測方法如下：在業余條件下，利用萬用表能檢測快恢復、超快恢復二極管的單向?qū)щ娦裕约皟?nèi)部有無開路、短路故障，并能測出正向?qū)▔航?。若配以兆歐表，還能測量反向擊穿電壓。實例：測量一只C90-02超快恢復二極管，其主要參數為：trr=35ns，Id=5A，IFSM=50A，VRM=700V。外型同圖。將500型萬用表撥至R×1檔，讀出正向電阻為6.4Ω，n′=19.5格；反向電阻則為無窮大。進一步求得VF=0.03V/格×19.5=0.585V。證明管子是好的。
快恢復二極管注意事項：
1）有些單管，共三個引腳，中間的為空腳，一般在出廠時剪掉，但也有不剪的。
2）若對管中有一只管子損壞，則可作為單管使用。
3）測正向?qū)▔航禃r(shí)，必須使用R×1檔。若用R×1k檔，因測試電流太小，遠低于管子的正常工作電流，故測出的VF值將明顯偏低。在上面例子中，如果選擇R×1k檔測量，正向電阻就等于2.2kΩ，此時n′=9格。由此計算出的VF值僅0.27V，遠低于正常值(0.6V)。
快恢復二極管好壞判斷，快恢復二極管采用PIN結構，所以它的內部結構與普通PN結二極管不同，在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。而基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。從性能上，還能分為快恢復和超快恢復兩個等級。
檢測快恢復二極管的方法與檢測普通二極管的方法相同，都是根據二極管的單向?qū)щ娦?，通過測量二極管的正、反向電阻，可方便地判斷快恢復二極管的好壞。一般將萬用表置于Rx1k擋，用黑表筆接二極管的正極，紅表筆接二極管的負極，正向電阻一般為幾歐姆，反向電阻為∞，如果測得的阻值均為∞或?yàn)?，則表明被測管子損壞。
快恢復二極管屬于整流二極管中的高頻二極管，特點是它的反向恢復時間很短，這一點特別適合高頻率整流。快恢復二極管的反向恢復時間是其性能的重要參數，反向恢復時間的定義是：二極管從正向?qū)顟B(tài)急劇轉換到截止?fàn)顟B(tài)，從輸出脈沖下降到零線開始，到反向電源恢復到最大反向電流的10％所需要的時間。常用符號trr表示，trr值越小的快恢復二極管工作頻率越高。因?yàn)閷?dǎo)通和截止轉換迅速，從而可以改善整流波形。
快恢復二極管的內部結構與普通二極管不同，普通整流二極管是一個PN結，而快恢復二極管PN結中間增加了基區I，構成PIN硅片。由于基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短。從電物理現象來解釋，導通狀態向截止?fàn)顟B(tài)轉變時，二極管在阻斷反向電流之前需要首先釋放上個周期存儲的電荷，這個放電時間被稱為反向恢復時間，反向恢復時間實際上是由電荷存儲效應引起的．反向恢復時間就是存儲電荷耗盡所需要的時間。
在業余條件下，利用萬用表能檢測快恢復、超快恢復二極管的單向?qū)щ娦裕约皟?nèi)部有無開路、短路故障，并能測出正向?qū)▔航?。若配以兆歐表，還能測量反向擊穿電壓。將萬用表置于Rx1k擋，測快恢復二極管的正、反向電阻，正向電阻一般為幾歐姆，反向電阻為∞，如果測得的阻值均為∞或?yàn)?，則表明被測管子損壞。 快恢復二極管的對管檢測方法與上述方法基本相同，但必須首先確定其共用端是哪個引腳，然后再用上述方法對各個快恢復二極管進行檢測。
實例：測量一只C90-02超快恢復二極管，其主要參數為：trr=35ns，Id=5A，IFSM=50A，VRM=700V。外型同圖。將500型萬用表撥至R×1檔，讀出正向電阻為6.4Ω，n′=19.5格；反向電阻則為無窮大。進一步求得VF=0.03V/格×19.5=0.585V。證明管子是好的。
