電鉆工具M(jìn)OS管
電鉆簡介及原理

電鉆工具是利用電做動力的鉆孔機具。是電動工具中的常規產品，也是需求量最大的電動工具類產品。每年的產銷數量占中國電動工具的35%。

電鉆主要規格有4、6、8、10、13、16、19、23、32、38、49mm等，數字指在抗拉強度為390N/mm2的鋼材上鉆孔的鉆頭最大直徑。對有色金屬、塑料等材料最大鉆孔直徑可比原規格大30～50%。

電鉆工作原理是電磁旋轉式或電磁往復式小容量電動機的電機轉子做磁場切割做功運轉，通過傳動機構驅動作業裝置，帶動齒輪加大鉆頭的動力，從而使鉆頭刮削物體表面，更好的洞穿物體。

電鉆工具分類

電鉆工具可分為3類：手電鉆、沖擊鉆、錘鉆。

1.手電鉆：功率最小，使用范圍僅限于鉆木和當個電動改錐用，部分手電鉆可以根據用途改成專門工具，用途及型號較多

2.沖擊鉆：沖擊電鉆的沖擊機構有犬牙式和滾珠式兩種

滾珠式?jīng)_擊電鉆由動盤、定盤、鋼球等組成。動盤通過螺紋與主軸相連，并帶有12個鋼球；定盤利用銷釘固定在機殼上，并帶有4個鋼球，在推力作用下，12個鋼球沿4個鋼球滾動，使硬質合金鉆頭產生旋轉沖擊運動，能在磚、砌塊、混凝土等脆性材料上鉆孔。脫開銷釘，使定盤隨動盤一起轉動，不產生沖擊，可作普通電鉆用。

3.錘鉆(電錘)：可在多種硬質材料上鉆洞，使用范圍最廣。

這3種電鉆價格由低到高排列，功能也隨之增多，選用需要結合各自的適用范圍及要求。

手電鉆、沖擊鉆、錘鉆及電鎬之間的區別

手電鉆只是單單的憑靠電機帶動傳動齒輪加大鉆頭轉動的力氣，使鉆頭在金屬、木材等物質上做刮削形式洞穿。

沖擊鉆工作時在鉆頭夾頭處有調節旋鈕，可調鉆和沖擊鉆兩種方式。但是沖擊鉆是利用內軸上的齒輪相互跳動來實現沖擊效果，沖擊力遠遠不及電錘。它也可以鉆鋼筋混泥土，但是效果不佳。

錘鉆(電錘)就不一樣，它是利用底部電機帶動兩套齒輪結構，一套實現它鉆，而另一套則帶動活塞，猶如發動機液壓沖程，產生強大的沖擊力，伴隨著鉆的效果。力量可以裂石分金。

電鎬是讓電機帶動甩動的甩砣做彈跳形式運行，使鎬頭有產生鑿擊地面的效果。液壓泵鎬是利用空壓機傳輸?shù)臍怏w壓力帶動電鎬里的泵錘來回彈動，從而產生鎬鑿擊地面的效果，但是電鎬只鑿，它的鎬頭并不轉動?？偠灾娿@只單單能鉆，沖擊鉆能鉆也能有稍微錘擊的效果。錘鉆能鉆和較高的錘擊，電鎬則只做錘擊并不能鉆。

電鉆工具各運用在什么領域

1.建筑與工業

廣泛適用于建筑梁、板、柱、墻等的加固，裝修、墻安裝、支架、欄桿、廣告牌、空調室外機、導軌、衛星接收器電梯、鋼結構廠房等安裝。

2.醫學應用

（1）牙科：

20世紀初期，出現了壁掛式三彎臂牙科電鉆，其轉速達4000r/min，有的甚至可達10000r/min的速度，我們?nèi)匀辉趶V泛使用的繩輪傳動的三彎臂牙鉆機就是其衍生物。

（2）耳科：

現代耳科學之父Julius Lempert，1938年在紐約率先使用電鉆進行耳科手術，來治療慢性耳病和減低面神經損傷的發病率。但當時的電鉆難以控制，而且噪聲很大?，F(xiàn)代的電鉆和氣鉆大大提高了轉速，加強了切削能力，快速切削鉆頭、金剛石鉆頭和沖洗-抽吸系統的使用使耳科醫師能夠快速完成精確的手術解剖，大大縮短手術時間。

3.海洋柔桿電鉆

一種新型海洋鉆探設備，主要用于海底底質層取心取樣，勘查海洋地質與礦產。 首先是法國石油研究院(IFP)研制成功的，最初用于陸地鉆300米、500米鉆孔，后來與蘇聯合作鉆油井深達3000米。1965年首次在海上試驗成功，鉆探水深達2500米。ECSM海洋柔桿取心電鉆，是將柔桿、電鉆、取心管、鉆頭和潛水泵等安裝在同一機架上，用鋼絲繩把它下放到海底,通過電纜由船面供電和實現遙控鉆探?？稍?00米水深鉆深達100米，取出3.5英寸巖心。機重約10噸。

教你如何挑選電鉆工具

電鉆產品適合在鋼材、木材和塑料上鉆孔，是手持式電動工具中使用最為普及的工具之一。一般的五金商店大到專業大賣場，小到路邊小五金店，都有電鉆銷售，為了選購到稱心如意的電鉆，一般應注意以下幾點。

一、電鉆產品是國家認監委規定的強制性認證產品，因此在選購時，首先應該查閱該工具是否有3C標志，查閱的方法一般為，在工具的外包裝上或工具的銘牌上是否有3C標志，若對此仍有疑義(由于電鉆的生產廠家未通過年度監督復查，國家認監委會暫?；虺废渥C書)，可上國家認監委的網站，查閱該工具的3C證書是否現行有效。

二、一般選購電鉆時，應選擇聲譽較好，較有影響力的大公司，因?yàn)檫@些大公司技術力量雄厚，質量控制比較嚴格，售后服務也比較規范。購買力較強的用戶，也可以選購一些國際品牌的工具。

三、應根據使用者的需要，先區別家庭用還是專業用，由于大多數的電鉆都是針對專業人員所設計，因此在選購前，應先區別專業與一般家庭用的工具。通常專業與一般家庭用的工具差別在功率上，專業用的工具功率較大，以方便專業人士減輕工作量，一般家庭用的工具由于工程較小，工作量也相對較小，因此工具的輸入功率也不需要很大。

四、觀察電鉆的外包裝，工具的外包裝應圖案清晰，沒有破損，塑料盒堅固，開啟塑料盒的搭扣應牢固耐用。

五、觀察電鉆的外觀，工具的外觀應色澤均勻，塑料件表面無明顯影絲和凹痕、不應有劃痕或磕碰痕跡，外殼零件之間的裝配錯位≤0.5mm，鋁鑄件涂料光滑美觀無缺損，整機表面應無油污和污漬。用手握持時，自我感覺手感較好，開關的手柄應平整。電纜線的長度一般應不小于2米。

六、檢查電鉆的銘牌和說明書，工具的銘牌參數應與3C證書上的一致。說明書上應有制造商和生產廠的詳細地址和聯系方式。銘牌或合格證上應有產品可追溯的批量編號。

七、用手握持電鉆，接通電源，用手頻繁操動開關，使工具頻繁起動，觀察工具開關的通斷功能是否可靠。同時觀察現場的電視機、日光燈是否有異?，F(xiàn)象。以便確認工具是否裝有有效的無線電干擾抑制器。

八、電鉆通電運行一分鐘，運行時用手握持，手應無明顯感覺到任何不正常的顫動，觀察換向火花，其換向火花不應超過 級，一般從工具的進風口處往里看，在換向器表面應無明顯的弧光。運行時，應無不正常的噪聲。

市場分析

據歷年行業資料，全世界每年消耗的大量電動工具，有80%是由中國工廠（包括國內企業和外資企業）生產并組織出口的。據業內人士分析，其余20%由國外電動工具企業生產的電動工具（基本上是專業工具），有許多零部件也是中國企業生產并出口的。

據歷年行業資料，全世界每年消耗的大量電動工具，有80%是由中國工廠（包括國內企業和外資企業）生產并組織出口的。據業內人士分析，其余20%由國外電動工具企業生產的電動工具（基本上是專業工具），有許多零部件也是中國企業生產并出口的。

“電鉆類”產品，是電動工具中的常規產品，但卻是需求量最大的電動工具大類產品。在中國電動工具的生產與銷售總量中約占35%。中國電動工具行業是外向型特征十分明顯的行業，從上世紀90年代開始至今全行業每年生產的電動工具，有85~90%是供外貿出口的。其中“電鉆”類產品的外貿出口數量在中國電動工具出口總量中的平均占有率37.22%。

2000年，中國出口 “電鉆”類產品3313.27萬臺

2001年，中國出口 “電鉆”類產品有3512.52萬臺

2002年，中國出口 “電鉆”產品有4789 .62萬臺

2003年，中國出口 “電鉆”類產品有5974.78萬臺

2004年，中國出口 “電鉆”類產品就有6481.02萬臺

2005年，中國出口電鉆產品6316.66萬臺。

2005年中國“電鉆”類產品的外貿出口數量下降，主要原因由于原材料價格大幅上漲，導致生產成本大幅提高，因此企業控制了出口數量，從而引起出口數量小幅下降。另一個原因是行業產品結構調整，增加了電鏈鋸，其它電鋸等賣價較高產品的營銷。

保養方式

電鉆由于要通風散熱，長期使用內部灰塵極多，灰塵會使齒輪及軸承（滑套）上的潤滑油混雜變質吸干加劇磨損，特別是另類使用的更甚。為保障電鉆的旋轉精度，減少因?yàn)檩S承（滑套）磨損而產生過大的間隙，故極需要保持清潔內部和加脂潤滑。

方法：

松開電鉆外幾顆自攻釘或螺釘；平放把其中一半外殼掀開；一般新式手電鉆的結構是半嵌式的，即所有的機、電元件都裝置在另一半外殼內

小心先取下碳刷，再拿下鉆夾頭這一端，再輕輕提起電機把轉子取出（不要碰傷漆包線），清抹轉子上的整流子（與碳刷接觸的那個就是），如果太臟或者磨損厲害可先用砂布打磨再用水砂紙或者金相砂紙打磨至光亮。

轉子前、后的軸承如果是密封的可以把外面抹干凈即可，如果密封壞了的應及時換掉。把轉子前的螺旋齒軸抹干凈

把殼體內部的油污清抹干凈。把鉆夾頭桿上的斜齒輪和兩端軸承（或軸套）清抹干凈。

把卸下的部件裝回，先裝轉子；再裝鉆夾頭桿斜齒輪；裝碳刷，碳刷如果短于7-8毫米的要及時換新的。碳刷要裝好壓平，最后找一點“美孚”或“殼牌”潤滑脂加在齒輪副和軸承（或軸套）之間全部零件要裝好壓平檢查無誤后即可蓋上另一半，上緊螺釘，用手轉動感覺無卡滯，才可以通電試轉。

電鉆工具前景

據介紹，未來十至十五年，世界電動工具銷售額將按每年5%的速度增長。電動工具是一種“低值易耗品”，在歐美地區，電動工具不僅作為一種工具，而且被作為一種禮品，成為相互饋贈的禮物，因而有較大的市場發展?jié)摿?。由于市?chǎng)的潛力巨大，它推動著相關制造業發展，如：MOS管等相關制造業的發展。

電鉆工具M(jìn)OS管原廠介紹及應用方案

一、MOS管廠家

深圳市可易亞半導體科技有限公司.是一家專業從事中、大、功率場效應管(MOSFET)、快速恢復二極管、三端穩壓管開發設計，集研發、生產和銷售為一體的國家高新技術企業。2005年在深圳福田，KIA半導體開啟了前行之路，注冊資金1000萬，辦公區域達1200平方，已經擁有了獨立的研發中心，研發人員以來自韓國(臺灣)超一流團隊，可以快速根據客戶應用領域的個性來設計方案，同時引進多臺國外先進設備，業務含括功率器件的直流參數檢測、雪崩能量檢測、可靠性實驗、系統分析、失效分析等領域。強大的研發平臺，使得KIA在工藝制造、產品設計方面擁有知識產權35項，并掌握多項場效應管核心制造技術。自主研發已經成為了企業的核心競爭力。

KIA半導體的產品涵蓋工業、新能源、交通運輸、綠色照明四大領域，不僅包括光伏逆變及無人機、充電樁、這類新興能源，也涉及汽車配件、LED照明等家庭用品。KIA專注于產品的精細化與革新，力求為客戶提供最具行業領先、品質上乘的科技產品。

從設計研發到制造再到倉儲物流，KIA半導體真正實現了一體化的服務鏈，真正做到了服務細節全到位的品牌內涵，我們致力于成為場效應管（MOSFET）功率器件領域的領跑者，為了這個目標，KIA半導體正在持續創新，永不止步！

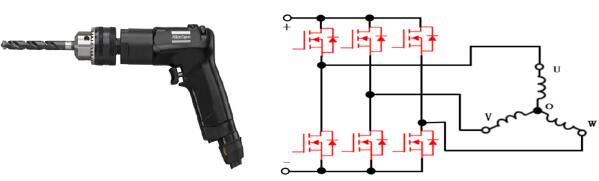

二、電鉆工具M(jìn)OS管應用方案

60V SERIES MOSFET:

KIA50N06、KIA65N06
