穩壓電源-穩壓電源電路與特性、穩壓電源的應用、注意事項等

穩壓電源

穩壓電源是能為負載提供穩定的交流電或直流電的電子裝置，包括交流穩壓電源和直流穩壓電源兩大類。

當電網電壓或負載出現瞬間波動時，穩壓電源會以10-30ms的響應速度對電壓幅值進行補償，使其穩定在±2%以內。

一般來說，由于昂貴而不能使用直流電池，并且在放電時需要更換。在這種情況下，我們需要一個可以將交流電源改為直流電源的電路。整流濾波器電路包括普通DC電源。如果負載是對比度，則正常的直流電源o / p保持穩定。雖然在幾個電子電路中無論替代交流電源如何，保持直流電源恒定都是非常重要的。否則，電路會受到損壞。為了克服這個問題，可以使用電壓調節裝置，得到一個穩壓電路。因此，通過正常直流電源混合的電壓調節裝置被稱為直流穩壓電源。這是一種電氣設備，用于產生穩定的直流電源，而與交流電源無關。

什么是穩壓電源？

所述IC穩壓電源（RPS）是一種電子電路，設計成提供穿過負載端子固定值的穩定的直流電壓而不管負載的變化的。穩壓電源的主要功能是將未調節的交流電（AC）轉換為穩定的直流電（DC）。RPS用于確認輸入是否發生變化，輸出將保持穩定。該電源也稱為線性電源，這將允許AC輸入并提供穩定的DC輸出。

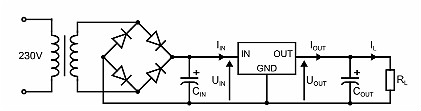

穩壓電源電路

穩壓電源框圖

在穩壓電源的方框圖主要包括降壓變壓器，整流器，直流過濾器和調節器。下面討論穩壓電源的構造和工作原理。

穩壓電源電路設計框圖

變壓器和交流電源

可以使用電源來提供來自主電源的精確電壓所需的電量，如電池。變壓器將交流電源電壓改變?yōu)楸匾?，其主要功能是升壓和降壓。例如，降壓變壓器用于晶體管收音機，升壓變壓器用于CRT。變壓器與電力線分離，即使不需要在電壓范圍內進行任何修改，也必須使用變壓器。

整流器

整流器是電設備用于交流電轉換成直流電。它可以是全波整流器以及半波整流器，在變壓器的幫助下通過橋式整流器，否則為中心抽頭次級繞組。但是，整流器的o / p可以變化。

過濾

穩壓電源中的濾波器主要用于平衡與校正電壓的交流電差。整流器分為電容濾波器、電感濾波器、LC濾波器和RC濾波器四種類型。

電壓調節器

電壓調節器中的穩壓電源是用于通過供給負載調節以及線路調整保持一個穩定的直流輸出電壓是必不可少的。因此，我們可以采用穩壓器，晶體管，三端集成穩壓器等穩壓器。一個 SMPS-開關模式電源可用于串聯導通晶體管內由小的功率消耗巨大供給負載電流。

穩壓電源特性

電源的質量可以由幾個因素決定，即負載電流、電壓、電源和電壓調節、紋波抑制、o / p阻抗等。下面解釋了一些因素。

負載調節

負載調節也稱為負載效應。這可以定義為當負載電流從最低值到最高值改變時，則調節電壓的輸出將被改變。這可以通過使用以下等式來計算。

負載調節= Vno負載 - Vfull負載

根據上述負載調節方程，我們可以得出結論，無論何時發生空載電壓，負載電阻都將是無限的。類似地，每當滿載電壓發生時，負載電阻將是最低值。因此電壓調節將會丟失。

負載調節百分比=（Vno負載 - Vfull負載）/（Vfull-load）X 100

最低負載電阻

電流源通過額定電壓提供其滿載充電電流的負載電阻可稱為最低負載電阻。

最低負載電阻=電壓滿載/電流滿載

線路或源規則

在電源方框圖中，輸入電壓實際上是230伏; 交流電源電壓范圍內存在顯著差異。由于該主電源電壓是正常電源的i / p，因此橋式整流器的濾波o / p與AC電源電壓大致成正比。源調節可以定義為特定低壓范圍的調節o / p電壓的修改。

穩壓電源的輸出電阻非常小。盡管可以改變外部負載電阻，但是在負載電壓內幾乎看不到變化。完美電壓源的o / p阻抗為零。

漣漪拒絕

電壓調節器根據輸入電壓變化固定o / p電壓。紋波等于i / p電壓內的周期差。因此，電壓調節器滿足接近未調節的i / p電壓的紋波。由于電壓調節器利用-ve反饋，因此失真可以通過與增益相似的因子來降低。

穩壓電源的應用

穩壓電源的應用包括以下內容：

穩壓電源（RPS）是一種嵌入式電路，用于通過整流器將未調節的交流電轉換為穩定的直流電。其主要功能是為電路提供恒定電壓，該電路應在特定的電源限制下工作。

? 手機充電器

? 不同設備的穩壓電源

? 各種振蕩器和放大器

因此，這完全是關于穩壓電源（RPS）。從上述信息，最后，我們可以得出結論，RPS將未調節的交流電改變?yōu)榉€(wěn)定的直流電。穩壓直流電源也稱為線性電源。該電源將允許AC輸入并提供穩定的DC o/p。

穩壓電源注意事項

1.為防止漏磁干擾，穩壓器與使用設備之間放置距離不應少于2米.各種磁性記錄，碟，卡等應遠離本機2米之外，以防意外磁化。

2.穩壓器一般包括輸入端子（A，B，C），輸出端子（a，b，c，n），屏蔽，鐵芯殼接地端子.這些端子在穩壓系統已正確聯接。

3.如負載不平衡度超過20%時在輕載的一相并聯一個電阻性負載使之平衡.同樣，如果輸入端的線電壓的不平衡度大于10%時也會影響本機的穩壓性能，這時也應從輸入端設置單相調壓器使輸入端的線電壓基本平衡.輸入電壓及負荷兩平衡度不超過上述范圍，輸出線電壓不平衡≤5%。

4.當負載設備有短路時，用戶需關機檢查，消除短路故障后再另行開機。

5.連續工作時間較長時，機器有一定的溫升，其指示值會稍為下降，略低于實際電壓值。

6.應放在通風較好的位置，若通風條件較差的，請?jiān)谑覂?nèi)裝上換氣扇。
