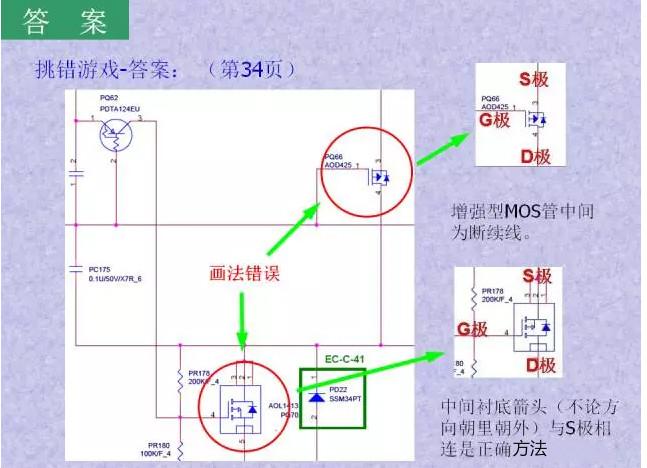

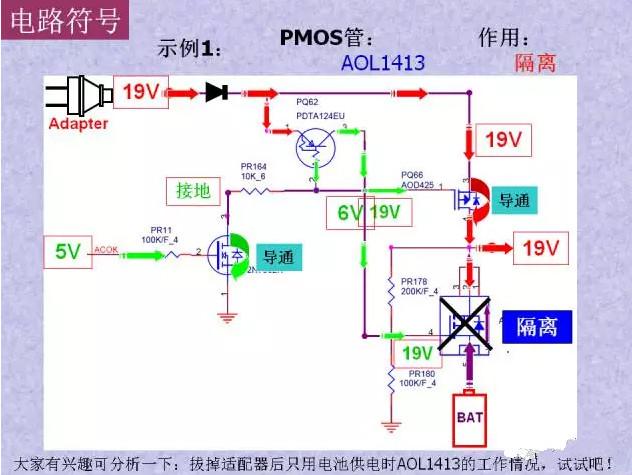

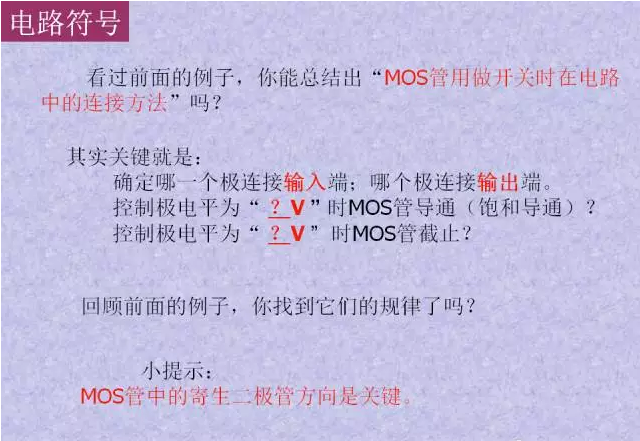

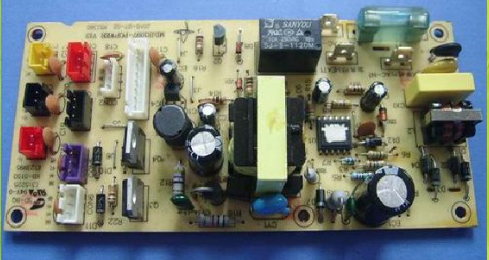

mos管的作用主板

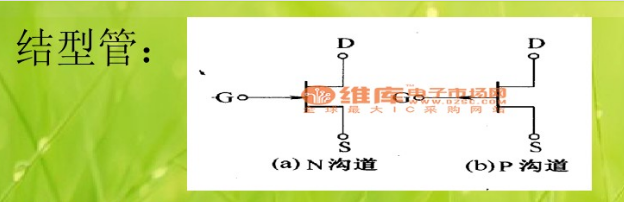

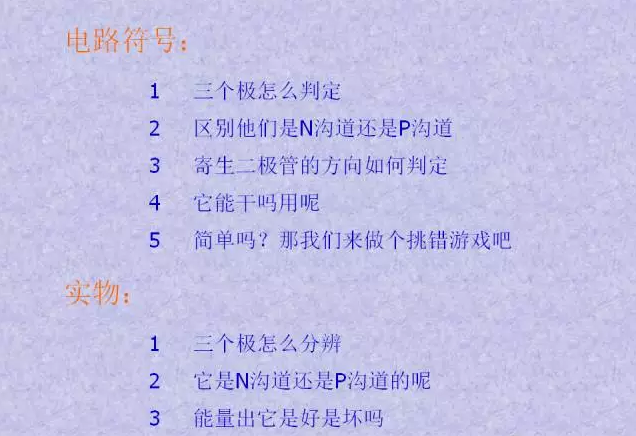

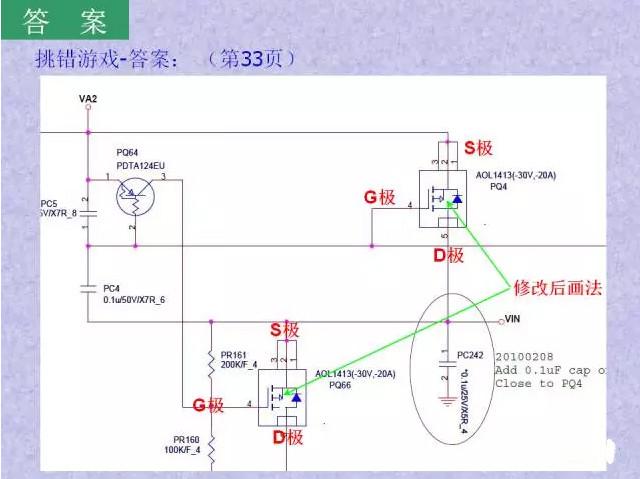

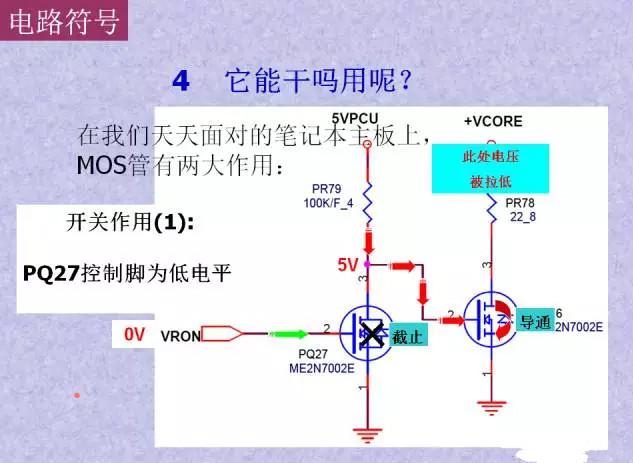

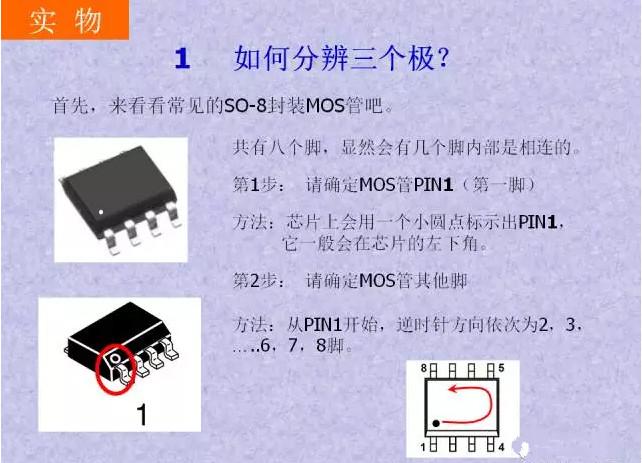

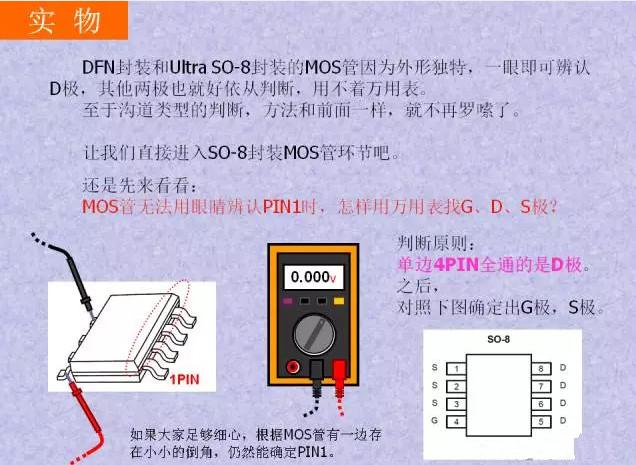

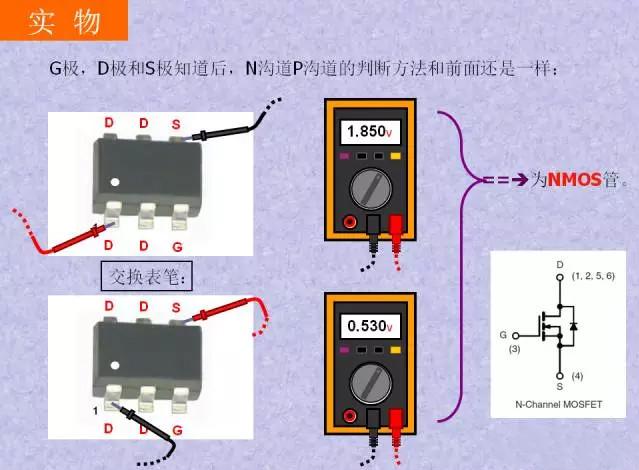

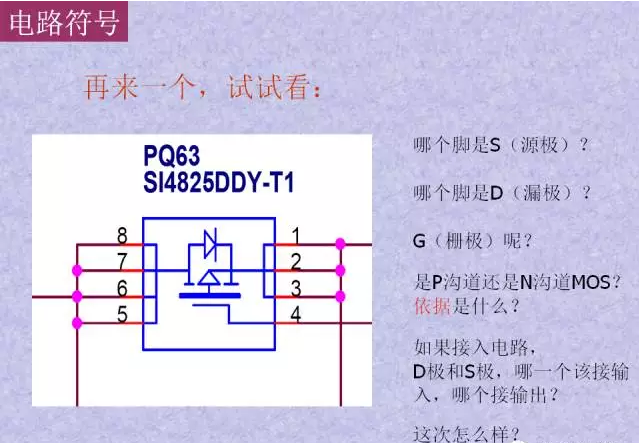

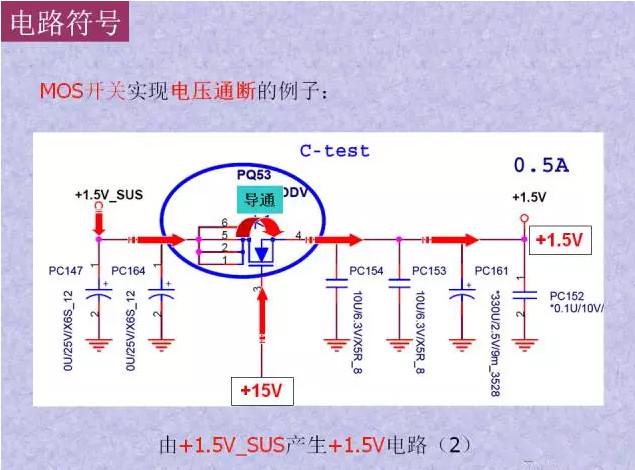

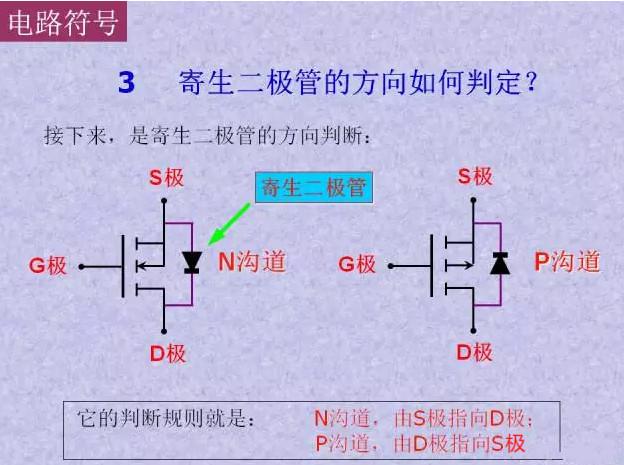

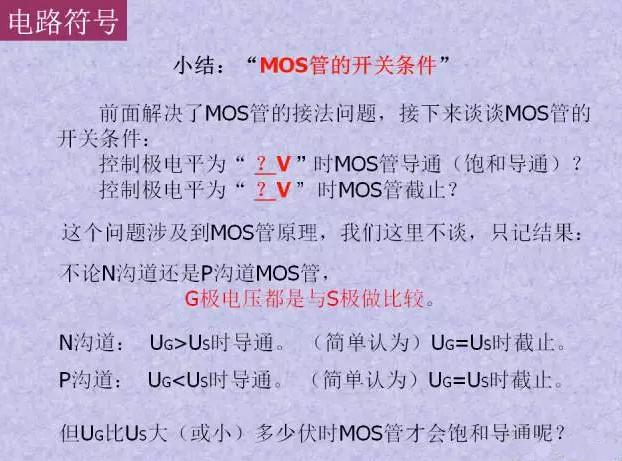

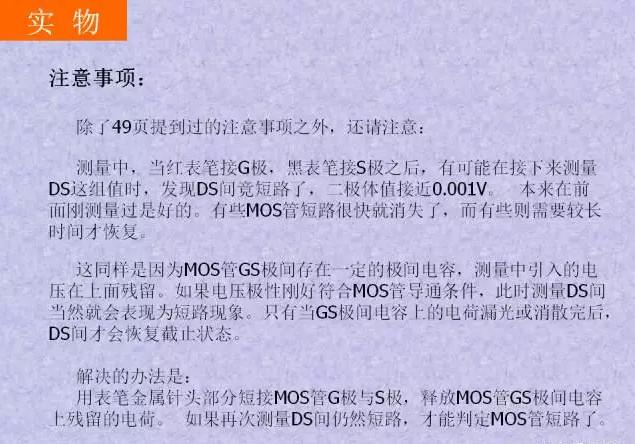

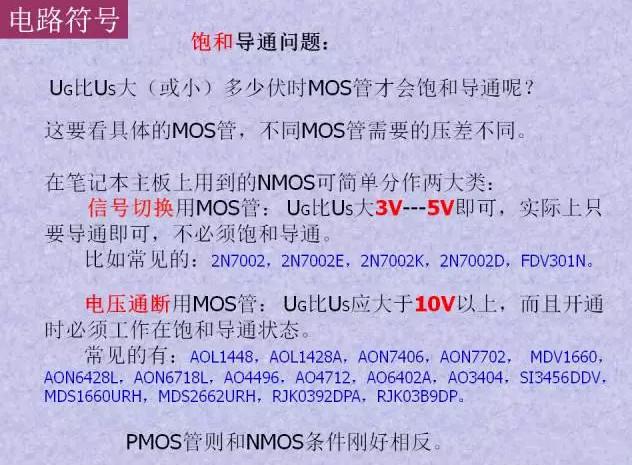

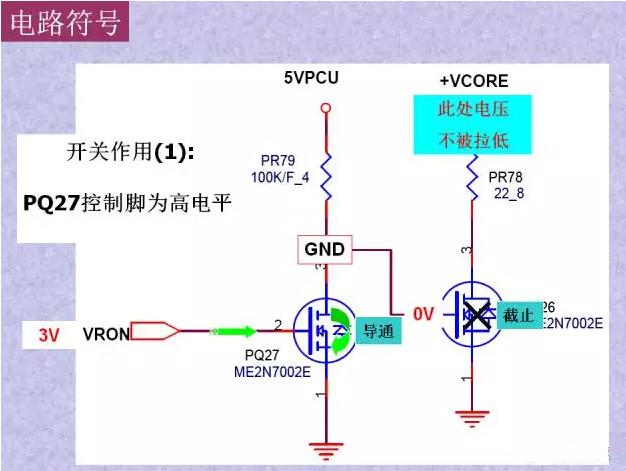

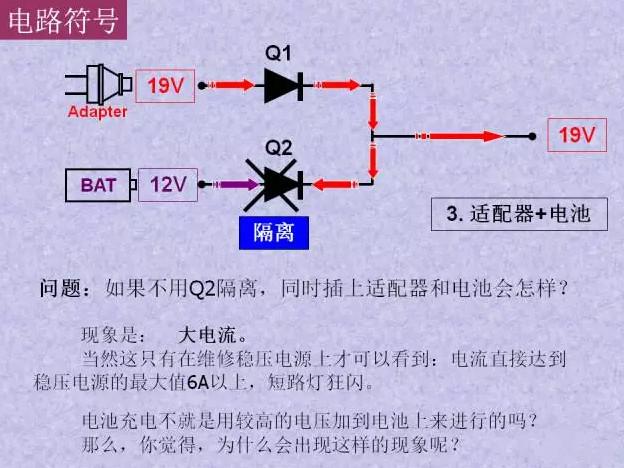

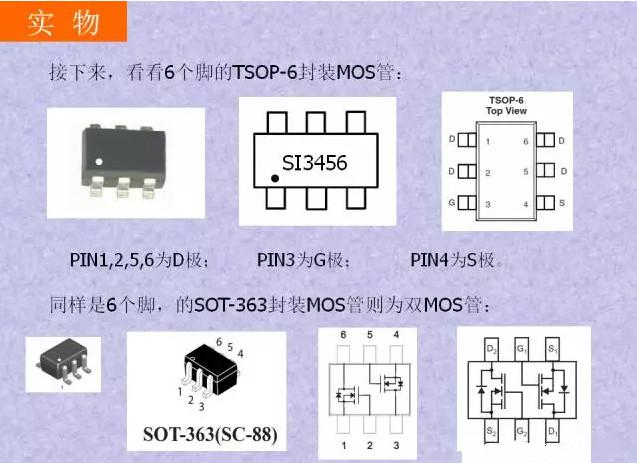

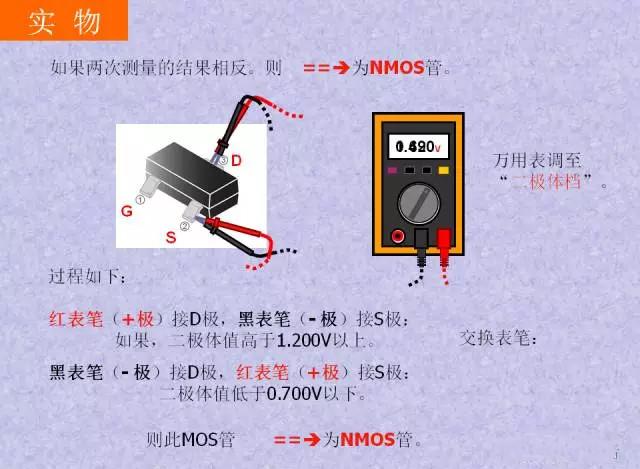

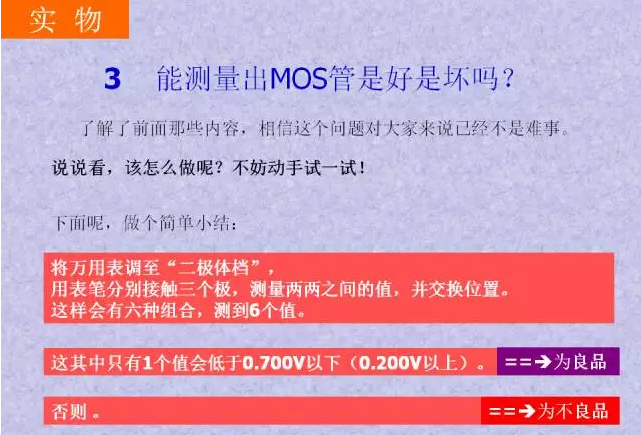

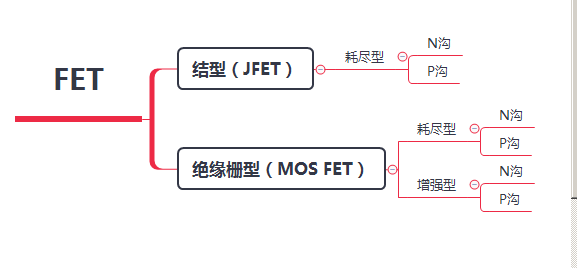

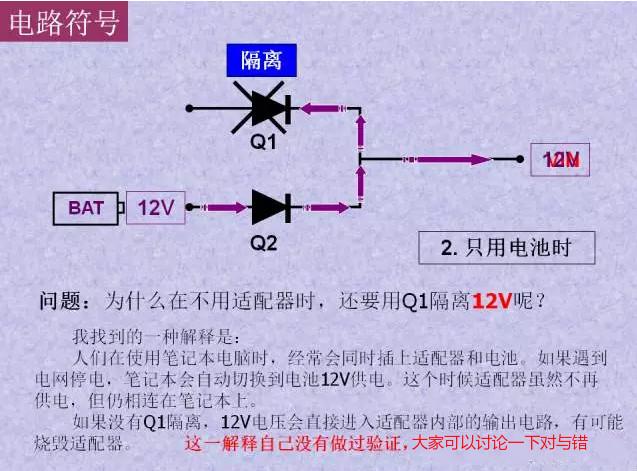

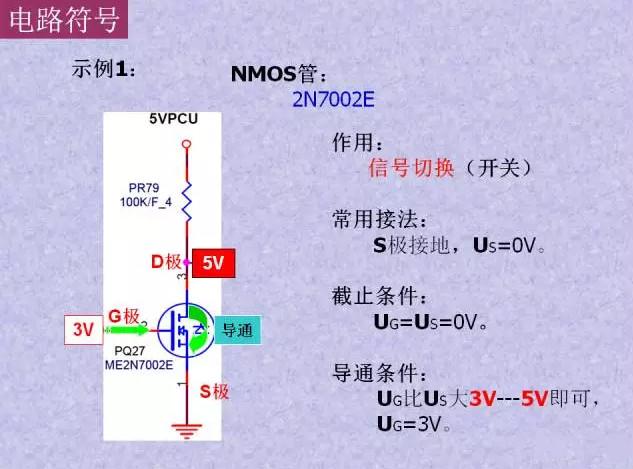

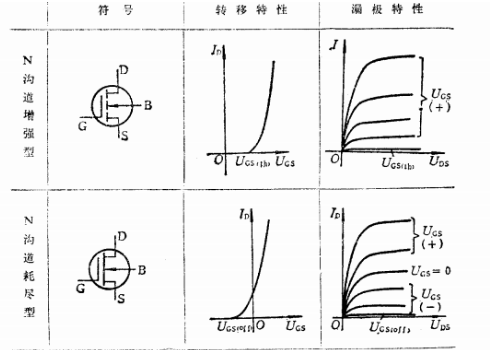

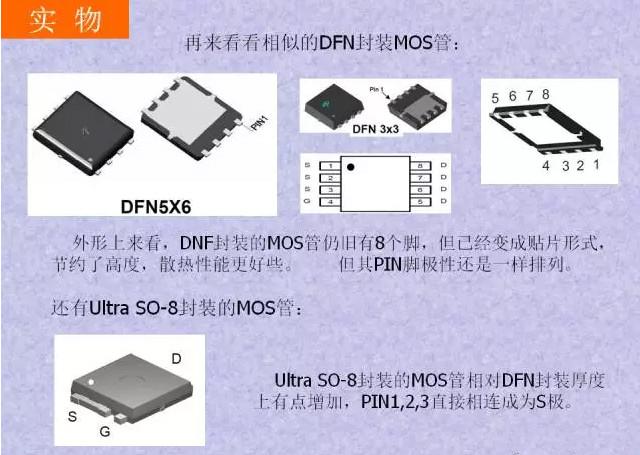

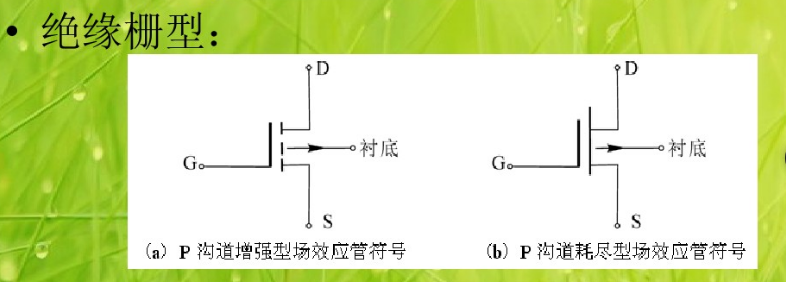

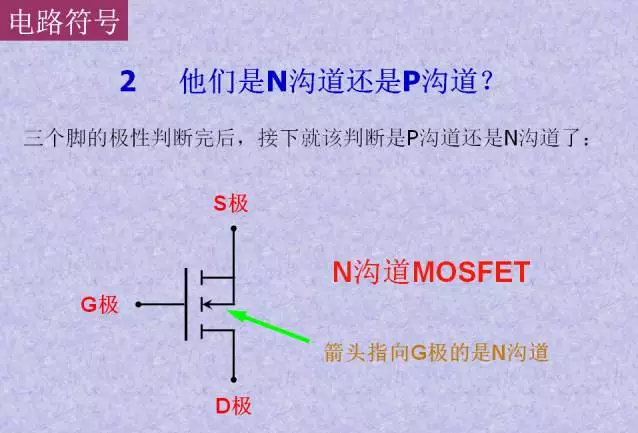

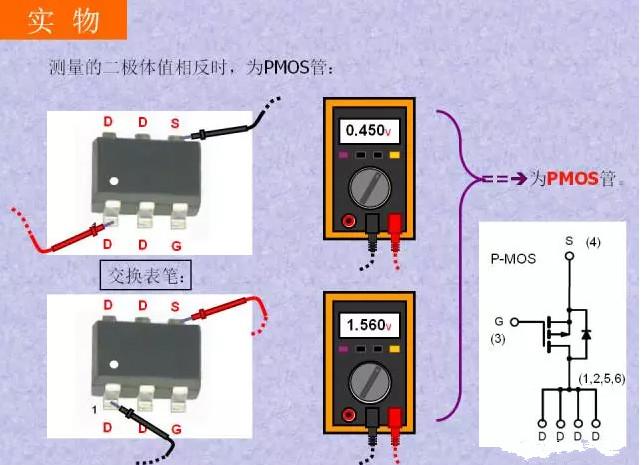

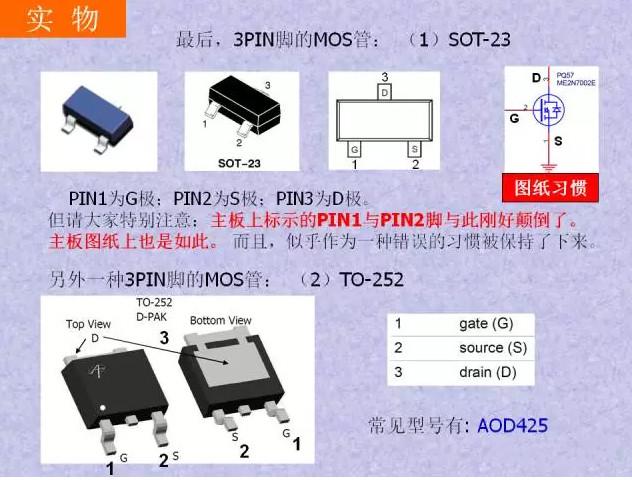

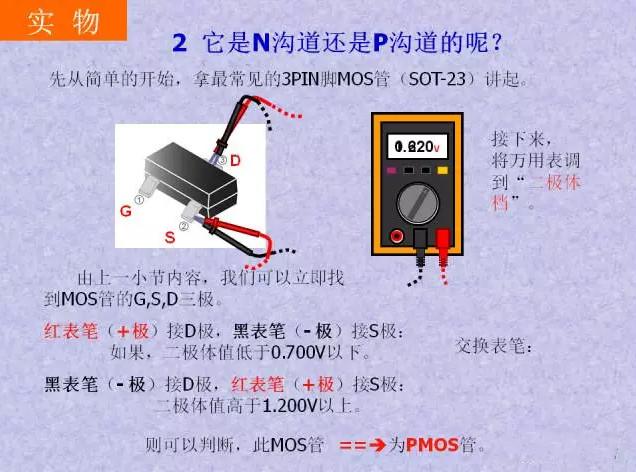

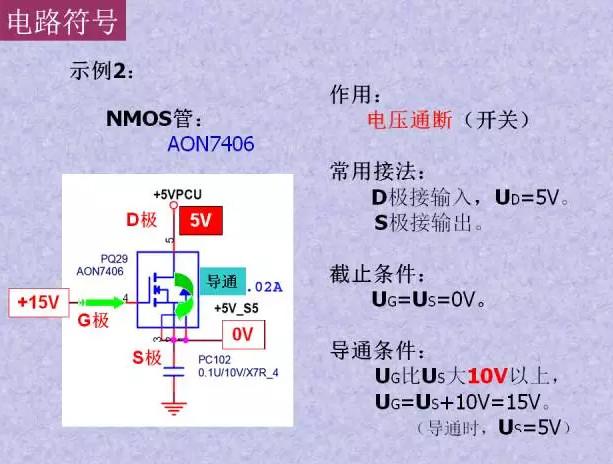

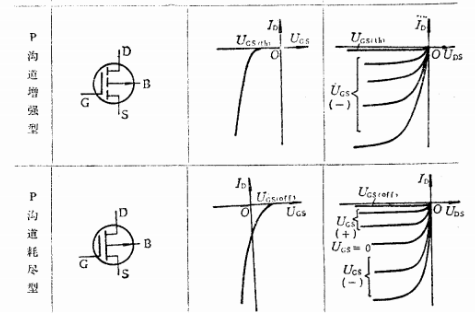

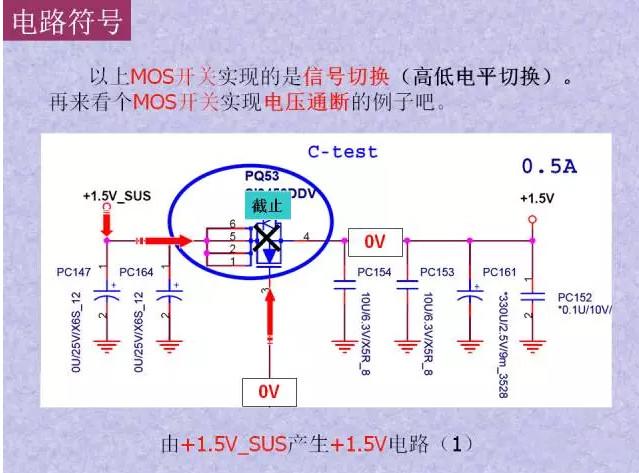

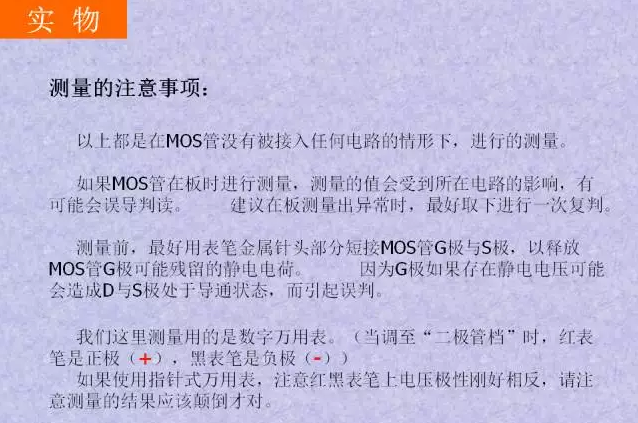

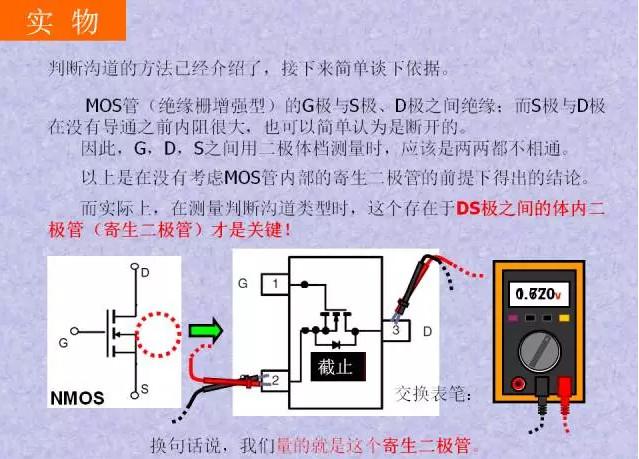

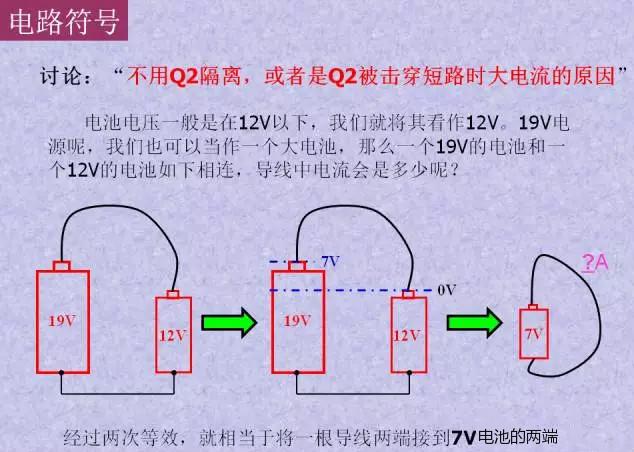

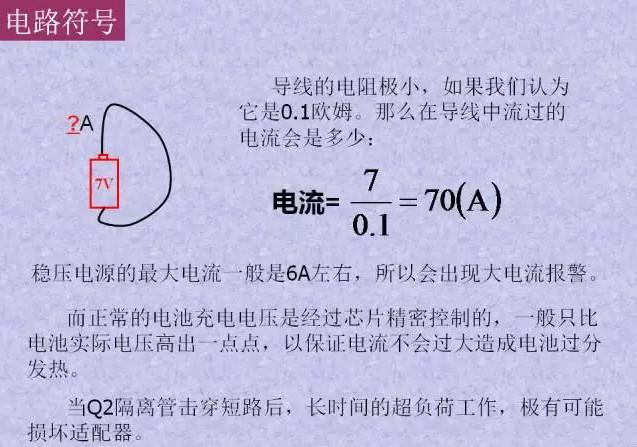

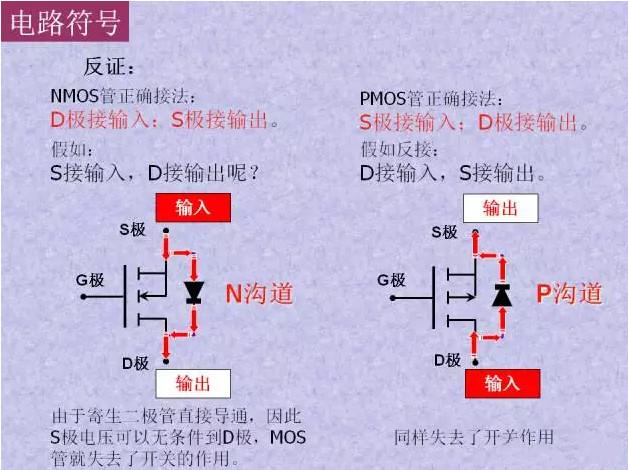

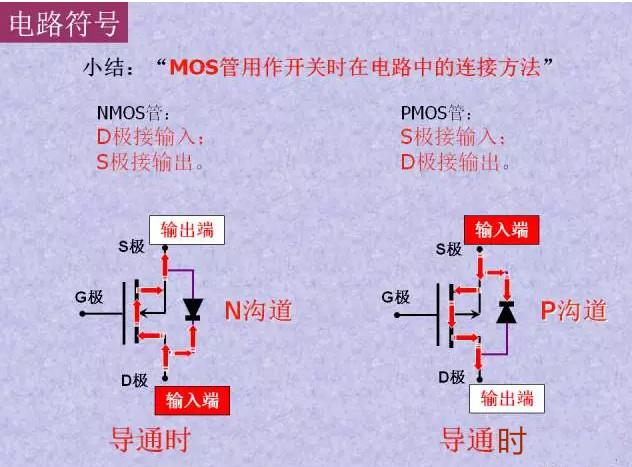

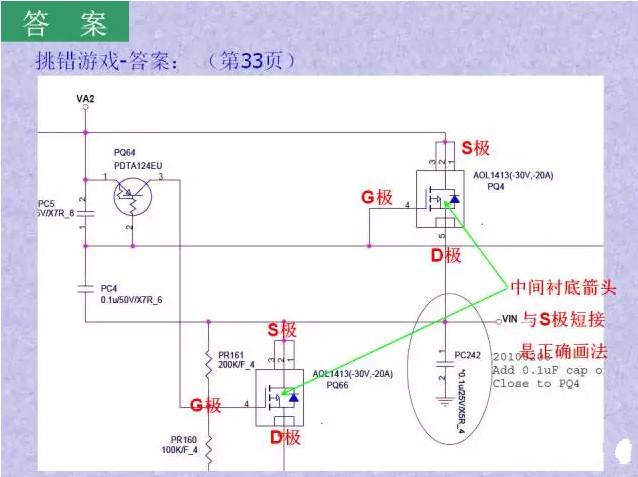

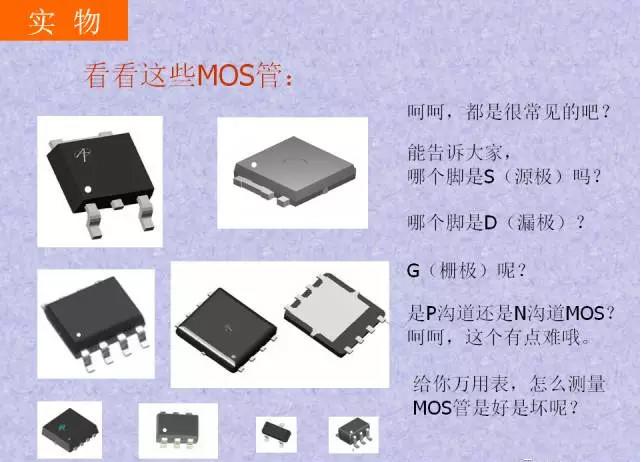

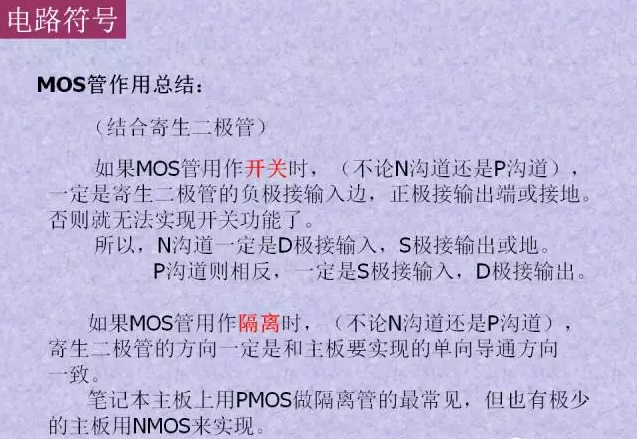

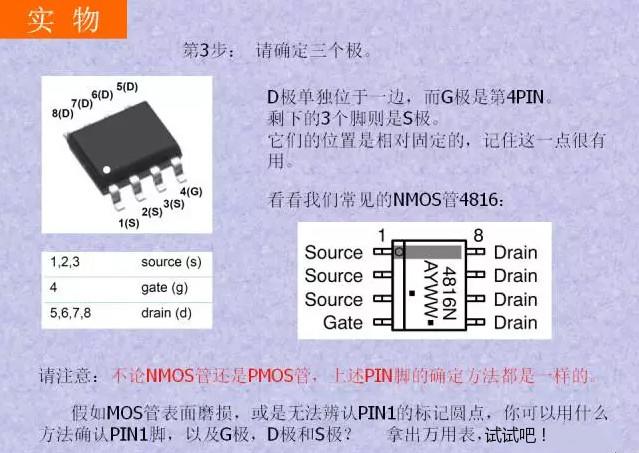

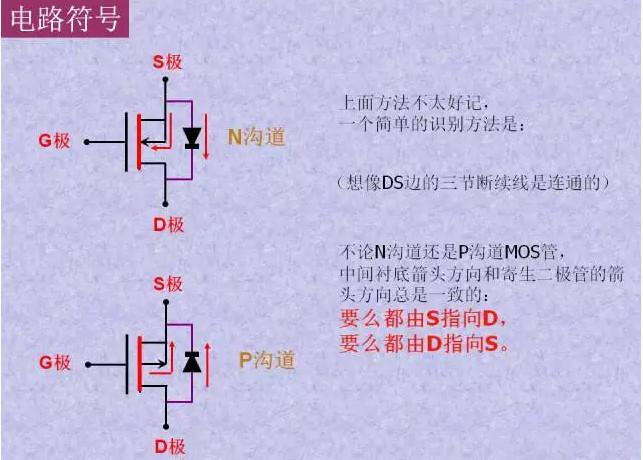

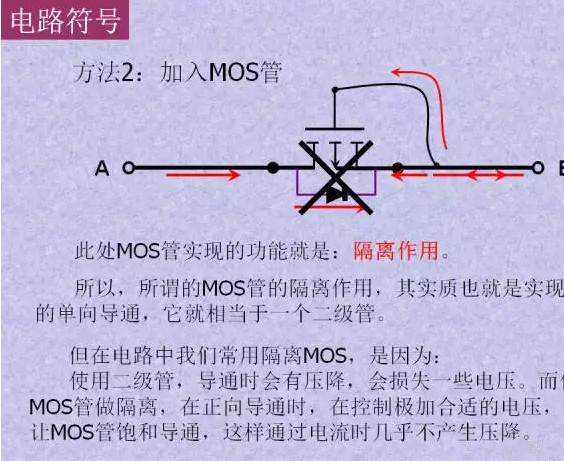

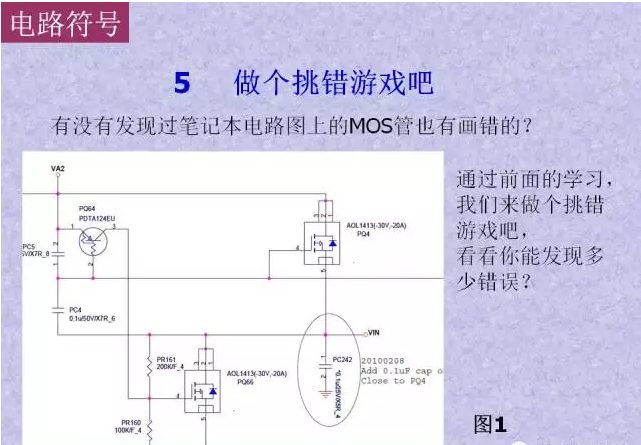

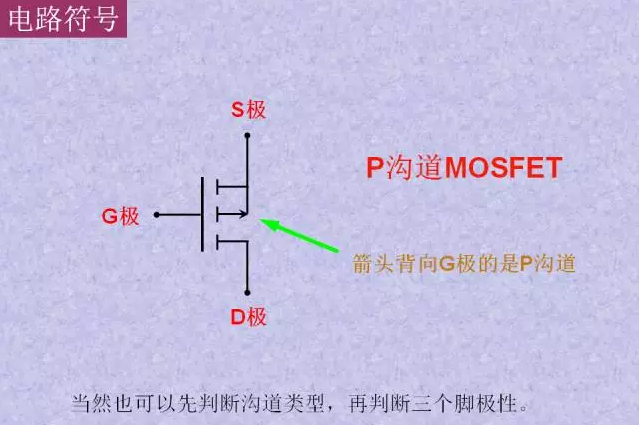

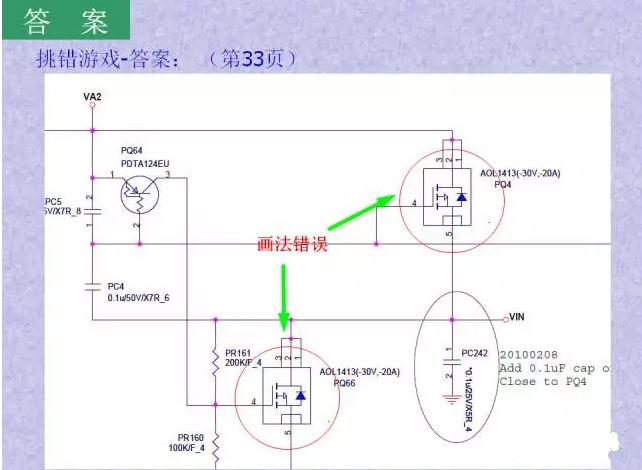

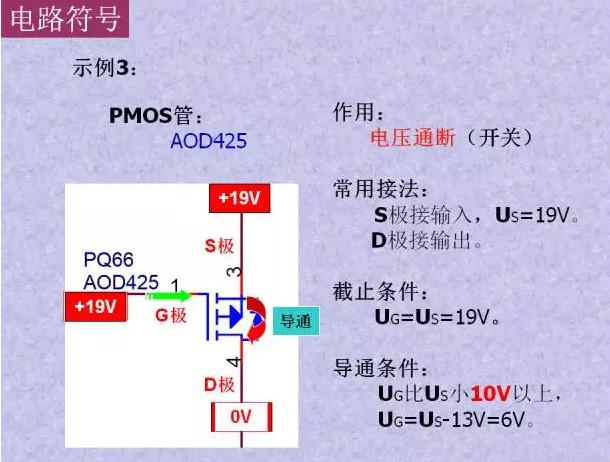

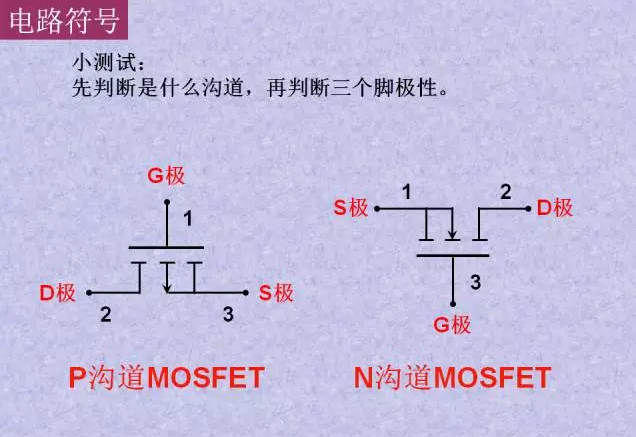

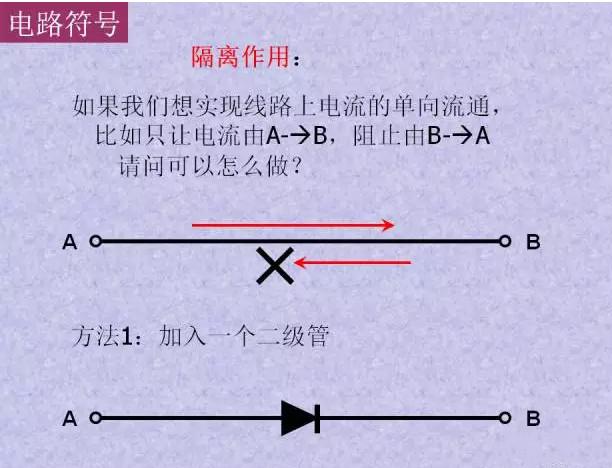

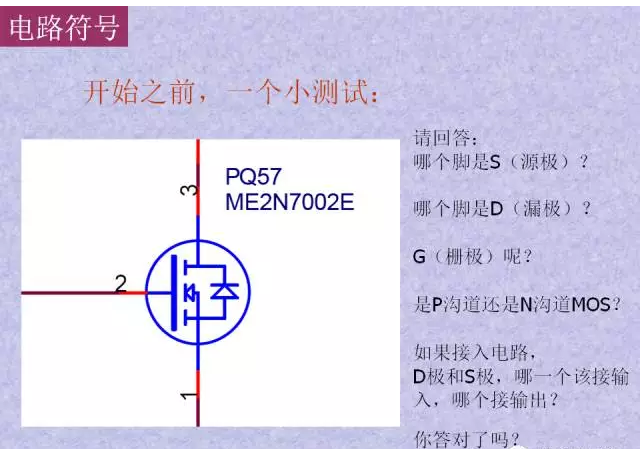

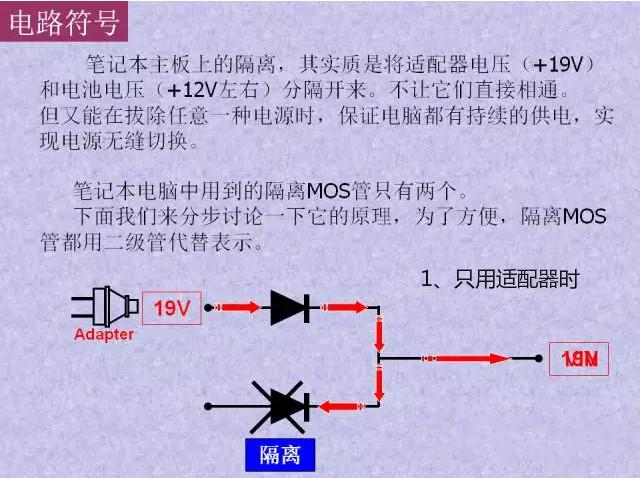

MOS管為壓控元件,你只要加到它的壓控元件所需電壓就能使它導通,它的導通就像三極管在飽和狀態一樣,導通結的壓降最小.這就是常說的精典是開關作用.去掉這個控制電壓經就截止. MOS管 MOS管的英文全稱叫MOSFET(Metal Oxide Semiconductor Field Effect Transistor),即金屬氧化物半導體型場效應管,屬于場效應晶體管中的絕緣柵型。因此,MOS管有時被稱為場效應管。在一般電子電路中,MOS管通常被用于放大電路或開關電路。而在主板上的電源穩壓電路中,MOSFET扮演的角色主要是判斷電位,它在主板上常用“Q”加數字表示。

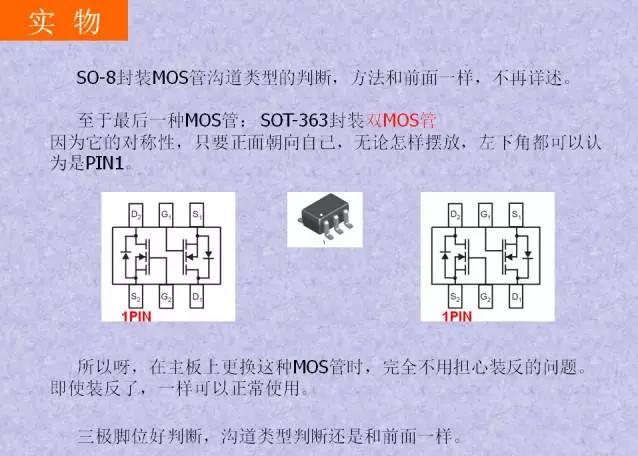

目前主板或顯卡上所采用的MOS管并不是太多,一般有10個左右,主要原因是大部分MOS管被整合到IC芯片中去了。由于MOS管主要是為配件提供穩定的電壓,所以它一般使用在CPU、AGP插槽和內存插槽附近。其中在CPU與AGP插槽附近各安排一組MOS管,而內存插槽則共用了一組MOS管,MOS管一般是以?xún)蓚€(gè)組成一組的形式出現主板上的。
二、MOS管的性能參數有哪些?
優質的MOS管能夠承受的電流峰值更高。一般情況下我們要判斷主板上MOS管的質量高低,可以看它能承受的最大電流值。影響MOS管質量高低的參數非常多,像極端電流、極端電壓等。但在MOS管上無法標注這么多參數,所以在MOS管表面一般只標注了產品的型號,我們可以根據該型號上網查找具體的性能參數。 還要說明的是,溫度也是MOS管一個非常重要的性能參數。主要包括環境溫度、管殼溫度、貯成溫度等。由于CPU頻率的提高,MOS管需要承受的電流也隨著增強,提供近百A的電流已經很常見了。如此巨大的電流通過時產生的熱量當然使MOS管“發燒”了。為了MOS管的安全,高品質主板也開始為MOS管加裝散熱片了。 電感與MOS管是如何合作的?
通過上面的介紹,我們知道MOS管對于整個供電系統起著穩壓的作用,但是MOS管不能單獨使用,它必須和電感線圈、電容等共同組成的濾波穩壓電路,才能發揮充分它的優勢。

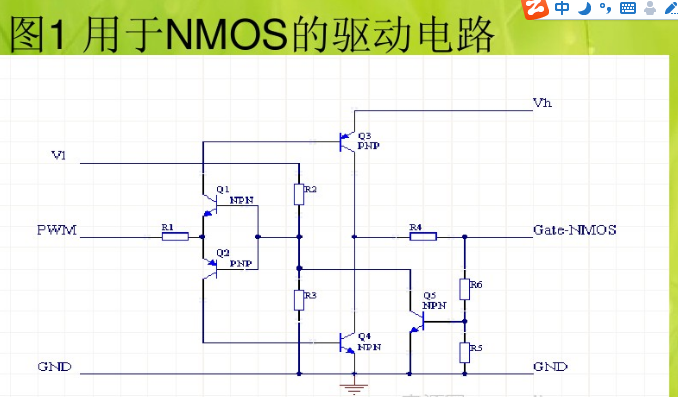

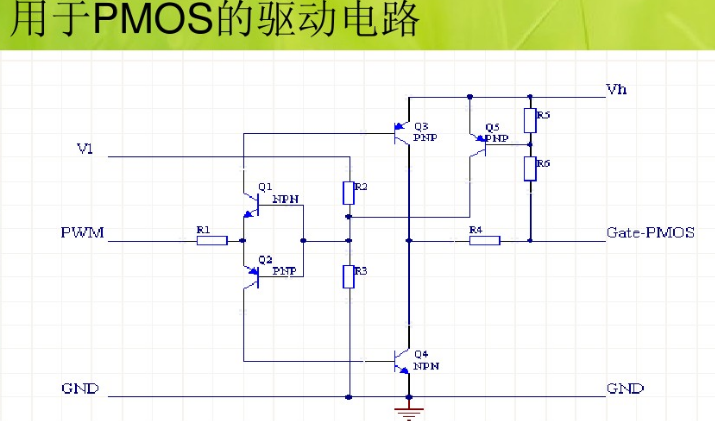

主板上的PWM(Plus Width Modulator,脈沖寬度調制器)芯片產生一個寬度可調的脈沖波形,這樣可以使兩只MOS管輪流導通。當負載兩端的電壓(如CPU需要的電壓)要降低時
這時MOS管的開關作用開始生效,外部電源對電感進行充電并達到所需的額定電壓。當負載兩端的電壓升高時,通過MOS管的開關作用,外部電源供電斷開,電感釋放出剛才充入的能量,這時的電感就變成了“電源”,繼續對負載供電。隨著電感上存儲能量的不斷消耗,負載兩端的電壓又開始逐漸降低,外部電源通過MOS管的開關作用又要充電。這樣循環不斷地進行充電和放電的過程,從而形成一種穩定的電壓,永遠使負載兩端的電壓不會升高也不會降低。
