效應功放|場效應功放電路圖

信息來源:本站 日期:2017-06-22

分享到:

場效應功放|場效應功放電路圖

場效應管具有輸入阻抗高、頻率特性好、安穩性好(無二次擊穿景象)

、低噪聲、低失真等特色,已被廣泛地應用在音響電路中,用VMOS功率場效應管制成的功放,音色美麗,音色比雙極型晶體管功放暖,與電子管功放類似,失真小且制造簡單,因而很受音響愛好者的喜歡。能具有克己的高品質功放更是許多發燒友的愿望,因?yàn)樽詡€著手制造功放  既能夠?qū)W習技能,又能夠依據自個的喜愛制出合適自個品位的功放,實為一種樂趣和享用。下面介紹一款簡練易制的場效應管功放。

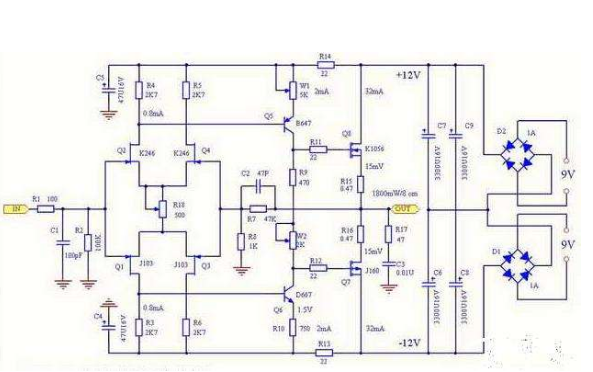

克己的場效應功放電路圖
場效應管具有輸入阻抗高、頻率特性好、安穩性好(無二次擊穿景象)
、低噪聲、低失真等特色,已被廣泛地應用在音響電路中,用VMOS功率場效應管制成的功放,音色美麗,音色比雙極型晶體管功放暖,與電子管功放類似,失真小且制造簡單,因而很受音響愛好者的喜歡。能具有克己的高品質功放更是許多發燒友的愿望,因?yàn)樽詡€著手制造功放  既能夠?qū)W習技能,又能夠依據自個的喜愛制出合適自個品位的功放,實為一種樂趣和享用。下面介紹一款簡練易制的場效應管功放。       如圖所示(圖中只畫出一個聲道)。為減小失真,輸入級選用差動放大電路。V1用對管2SC1583,安穩性和對稱性好;V2接成恒流源,為本級供給安穩的靜態作業  電流,選用恒流源作差動放大器的射極電阻,可進步差動放大器的共模按捺比和動態規模,然后進一步改善失真。c1為輸入耦合電容,R1、c2構成低通濾波器,阻撓前級的超音頻攪擾信號竄入功放;R2決議了功放的輸入阻抗。合方式,是從本錢上思考的。若全用場效應管,效果非常好。   各管的射(陰)極都加有本級電流負反饋電阻,起安穩靜態作業點的效果。有利于改善失真。整機負反饋則由R18、R19、C6、C7構成,總增益約為26.8dB。C7是隔直電容,使前后級構成直流全負反饋,保證輸出中點靜態零電位。   c3、c6是為了按捺高頻自激振蕩而設置。放大器的電壓增益大部分由V3取得,而c3可發生高頻負反饋,下降放大器的高頻增益,損壞高頻自激的起伏條件。但c3又使高頻相位 愈加滯后,所以在反饋回路中參加C6,進行相位超前補償,損壞高頻自激的相位條件。   C5、R17構成相移校正電路,使負載近于純電阻。避免高頻自激。因?yàn)閾P(yáng)聲器阻抗中的電感重量在高頻時明顯增加,使放大器的負載呈電理性,導致輸電流滯后于輸m電 壓。若放大器的高頻增益較高,還簡單發生高頻自激振蕩。

R13、R14串接在柵極是避免VMOS管發生高頻自激。因?yàn)闁艠O的高阻抗,加上接線及分布電容、電感和柵極分布電容的影響,VMOS管在作業中可會呈現高頻自激振蕩。解決V3為第二級電壓放大管,V5接成恒流源,為本級供給穩的靜態作業電流和高的負載阻抗,因?yàn)閂5的存在,v3的壓增益大為進步,這么,就不用用自舉電路。   V4、VR和R9接在V3、V5集電極之間構成Vbe擴展電,調理VR可改變末級大功率管的靜態作業電流。V4還起度補償效果,當功率管的溫度增加時,V4的發射結壓降小,所以V4的集電極一發射極電壓也下降,然后下降了功管的靜態電流,效果與二極管類似,但比二極管更靈,安裝時應與功率管一起裝在散熱器上,電氣上要絕。   V6一V9等構成輸出級,選用雙極型晶體管與場效應管混的辦法是參加阻尼電阻,即在柵極串接一只電阻(通常不超越1kQ)。
