車載逆變器介紹以及工作原理、分類-KIA MOS管
信息來源：本站 日期：2021-05-13
車載逆變器（電源轉換器、Power Inverter）是一種能夠?qū)?DC12V直流電轉換為和市電相同的 AC220V交流電，供一般電器使用，是一種方便的車用電源轉換器。
車載電源逆變器在國外市場受到普遍歡迎。在國外因汽車的普及率較高，外出工作或外出旅游即可用逆變器連接蓄電池帶動電器及各種工具工作。
中國進入WTO 后，國內市場私人交通工具越來越多，因此，車載逆變器電源作為在移動中使用的直流變交流的轉換器，會給生活帶來很多的方便，是一種常備的車用汽車電子裝具用品。
一般的車載逆變器主要由逆變橋、濾波電路、控制電路、振蕩器等構成，其工作原理是先通過高頻PWM (脈寬調制)開關電源技術，將汽車電瓶所提供的12V直流電轉換成30kHz-50kHz、220V左右的交流電。
然后再利用橋式整流、濾波、脈寬調制及開關功率輸出等技術，將30kHz～50kHz、220V左右的交流電轉換成50Hz、220V的交流電。

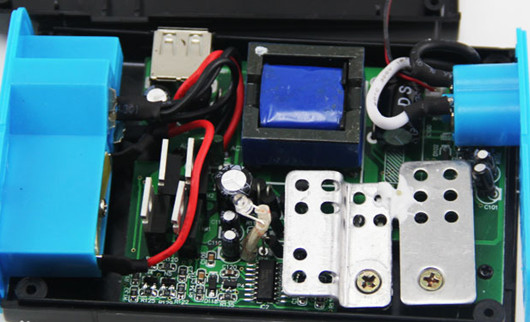

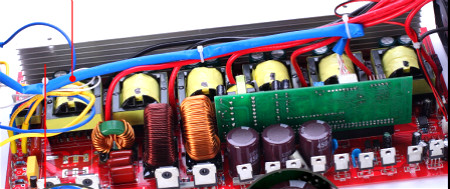

最簡單的車載逆變器從外觀上看可能只有一個兩腳接口和一個點煙器電源輸入接口，但其內部結構同樣很復雜。車載逆變器內部電路中帶有MOS場效應管，該器件在工作中會產生一定的熱量，所以會加裝散熱片，而功率較大的逆變器還會裝有小的散熱風扇。
1.功率選擇
看著琳瑯滿目的逆變器，我們該如何選購呢？首先，我們要知道自己需要在車上使用哪些電器設備，然后根據它們的功率來選擇逆變器的規格。此外，我們還必須考慮汽車點煙器保險絲的熔斷電流。
如果要使用的電器功率超過180W，還可以使用電瓶連接線將大功率逆變器直接與電瓶相連，但這種方法只可以應急，不宜長時間使用，否則將對電瓶本身造成傷害。
車載逆變器的輸出功率必須大于用電器的使用功率，對于一些啟動功率大的電器還要有足夠的余量，否則很可能會無法啟動。
2.輸出接口
規格選定后，我們再看看逆變器自身的輸出接口。目前很多電器上采用的是三腳插頭，這就需要逆變器上有一個三孔的接口，另外，USB接口的用處也不少，所以，最好選擇三種接口都有的逆變器。如果逆變器本身就自帶三種插口（兩腳、三腳、USB）的話，使用起來就更方便了。
3.輸出波形
此外，根據輸出電流波形的不同，車載逆變器又分為純正弦波逆變器和修正正弦波逆變器。其中，純正弦波逆變器供電穩定，對常見的用電器基本上都可以很好的驅動。
而修正正弦波實際上更接近于方波，輸出電流質量較差，會對一些用電設備造成一定的損壞。
雖然兩種逆變器的價格差距較大，但如果是長期使用的話，還是建議選購純正弦波逆變器 。因為無論是哪種類型的用電設備，在使用純正弦波逆變器為其供電時，就像在家里接入市電一樣，不用擔心會損傷電器。
4.保護功能
選購車載逆變器時，一定要確認其是否帶有過壓關斷、欠壓關斷、過溫保護、過流保護及短路保護等功能，這些功能不僅能對逆變器本身提供保護作用，更重要的是可以避免用電設備受到損壞。
通過點煙器輸出的車載逆變器可以是20W、40W、80W、120W直到150W功率規格的。再大一些功率逆變電源要通過連接線接到電瓶上。
把家用電器連接到電源轉換器的輸出端后，就能在汽車內使用各種電器像在家里使用一樣方便?？墒褂玫碾娖饔校菏謾C、筆記本電腦、數碼攝像機、照相機、照明燈、電動剃須刀、CD機、游戲機、掌上電腦、電動工具、車載冰箱及各種旅游、野營、醫療急救。
電路中的主要器件有驅動管SS8550、KSP44，MOS功率開關管IRFZ48N、IRF740A，快恢復整流二極管HER306以及PWM控制芯片TL494CN(或KA7500C)。SS8550為TO-92形式封裝的PNP型三極管。
其引腳電極的識別方法是，當面向三極管的印字標識面時，引腳1為發射極E、2為基極B、3為集電極C。SS8550的主要參數指標為：BVCBO=-40V、BVCEO=-25V、VCE(S)=-0.28V、VBE(ON)=-0.66V、fT=200MHz、ICM=1.5A、PCM=1W，TJ=150℃、hFE=85～160(B)、120～200(C)、160～300(D)。
與TO-92形式封裝的SS8550相對應的表貼器件型號為S8550LT1，其封裝形式為SOT-23。KSP44為TO-92形式封裝的NPN型三極管。其引腳電極的識別方法是，當面向三極管的印字標識面時，其引腳1為發射極E、2為基極B、3為集電極C。
