如何區別貼片電容、貼片電阻和貼片電感?詳解-KIA MOS管

信息來源:本站 日期:2021-06-03

分享到:

如何區別貼片電容、貼片電阻和貼片電感?詳解-KIA MOS管


區別貼片電容、貼片電阻和貼片電感

貼片電容、貼片電阻、貼片電感的使用量在電子元器件行業中占據75%以上,也是現目前漲價尤為嚴重的貼片電子元件。以下淺談他們三者間的區別。隨著電子元器件的快速發展,導致各種常見的貼片電阻元器件也越來越小,給我們分辨也就變得越來越難。


先來看看貼片電感和貼片電容的區分:

(1)看顏色(黑色)——一般黑色都是貼片電感。貼片電容只有勇于精密設備中的貼片鉭電容才是黑色的,其他普通貼片電容基本都不是黑色的。


(2)看型號標碼——貼片電感以L開頭,貼片電容以C開頭。從外形是圓形初步判斷應為電感,測量兩端電阻為零點幾歐,則為電感。


(3)檢測——貼片電感一般阻值小,更沒有“充放電”引發的萬用表指針來回偏轉現象。而貼片電容具有充放電現象。


(4)看內部結構——找來相同的元器件可以剖開元器件看內部結構,具有線圈結構的為貼片電感。


貼片電感和貼片電阻主要根據外形和測量電阻數值來區分。電感的外形有多邊形狀,而電阻基本以長方形為主。當需要區分的元器件外形具有多邊形,特別是圓形時,一般認定為電感。而電感的電阻值比較小,電阻的電阻值相對大些。


貼片電容和貼片電阻主要是看顏色,標志和測量。貼片電容多為灰色、青灰色、黃色,通常為比硬紙殼稍淺的黃色。


有的貼片電容上沒有印字,主要是其經過高溫燒結而成,導致無法在其表面印字。貼片電容在電路中的符號為“C”,貼片電阻的符號為“R”。


一般貼片電容的阻值很大,而貼片電阻相對較小。貼片電容具有充放電現象,而貼片電阻沒有。


貼片電容、電阻、電感從外觀區別

貼片電容上面沒有印字,這是和他的制作工藝有關(貼片電容是經過高溫燒結面成,所以沒辦法在它的表面印字),而貼片電阻是絲印而成(可以印刷標記)


貼片電容:一般為黃色表面無數字值

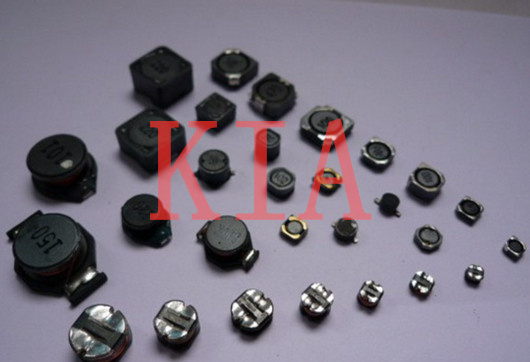

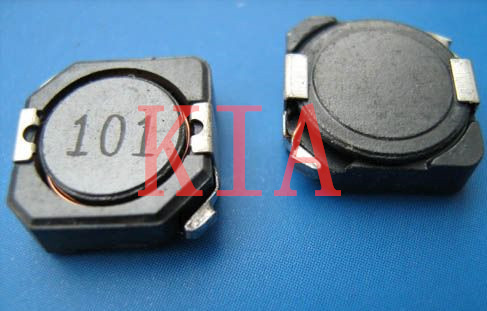

貼片電感:黑色表面無數字值

貼片電阻:黑色表面有阻值


貼片電容 貼片電阻 貼片電感


貼片電容的正負極區分技巧

貼片電容的正負極區分和測量電容上面有標志的黑塊為負極。當我們不知道貼片電容的正負極時,可以用萬用表來測量。


在PCB上電容位置上有兩個半圓,涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正,短腳為負。


貼片電容兩極之間的介質并不是絕對的絕緣體,它的電阻也不是無限大,而是一個有限的數值,一般在1000兆歐以上。貼片電容兩極之間的電阻叫做絕緣電阻或漏電電阻。


只有電解電容的正極接電源正(電阻擋時的黑表筆),負端接電源負(電阻擋時的紅表筆)時,貼片電容的漏電流才?。╇娮璐螅?/span>


然后將貼片電容放電(兩根引線碰一下),然后兩只表筆對調,重新進行測量。兩次測量中,表針最后停留的位置靠左(或阻值大)的那次,黑表筆接的就是貼片電容的正極。


貼片電容 貼片電阻 貼片電感


反之,則貼片電阻的漏電流增加(漏電阻減?。?/span>


這樣,我們先假定某極為“+”極,萬用表選用R*100或R*1K擋,然后將假定的“+”極與萬用表的黑表筆相接,另一電極與萬用表的紅表筆相接,記下表針停止的刻度(表針靠左阻值大),對于數字萬用表來說可以直接讀出讀數。
