圖文分享-電容頻率特性曲線-KIA MOS管


電容的頻率特性曲線

電容(Capacitance)亦稱作“電容量”,是指在給定電位差下的電荷儲藏量,記為C,國際單位是法拉(F)。


一般來說,電荷在電場中會受力而移動,當導體之間有了介質,則阻礙了電荷移動而使得電荷累積在導體上,造成電荷的累積儲存,儲存的電荷量則稱為電容。

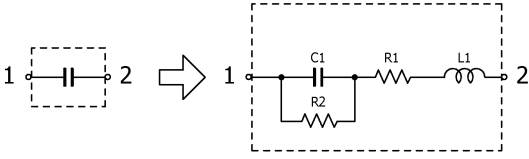

電容表示符號


電容 頻率 曲線


如上圖所示,前面表示電容的符號(無極性電容),其中使用最多的應該就是瓷片電容,也就是MLCC。


前面是簡單地表示,也表示理想的電容器。后者則是電容實際的模型,包含等效串聯電阻ESR和等效串聯電感ESL,產生的原因是生產工藝以及封裝體積大小導致的問題,比如引腳引線產生的寄生電感,由于所有物質都不是超導體所以有阻抗。


理想電容器:

理想電容器就是介質損耗為零,沒有漏電,分布電感為零,頻率特性一致,可以輸出趨于無窮大的電流,所以趨于零的時間就可以充滿電。


實際電容器

實際電容器內部包含等效串聯電感和等效串聯電阻。而這兩個造成電容在使用時的發熱以及在高頻下不能快速的充放電,所以在使用電容時需要注意電容的頻率與阻抗曲線。


常見容值的頻率曲線

曲線最低點表示自諧振頻率點,此時阻抗最小;自諧振點之前為容性,超過自諧振點,電容逐漸成為感性。

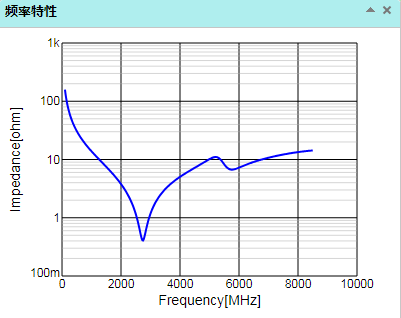

10pf

電容 頻率 曲線

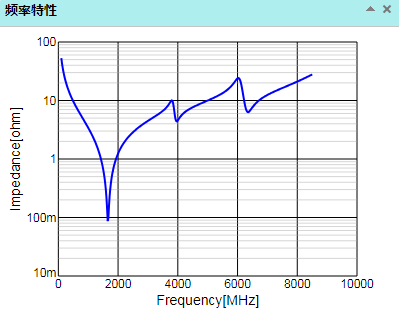

30pf

電容 頻率 曲線

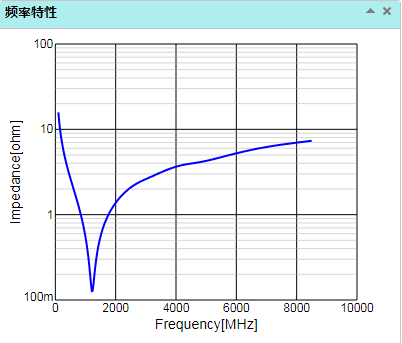

100pf

電容 頻率 曲線

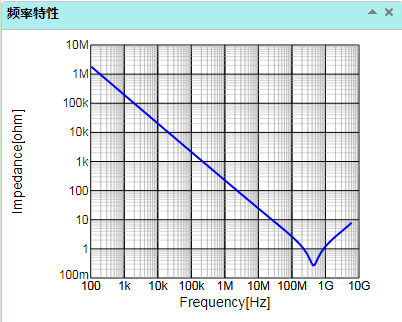

1nf

電容 頻率 曲線


10nf

電容 頻率 曲線

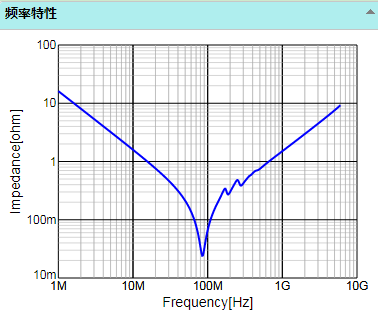

100nf

電容 頻率 曲線

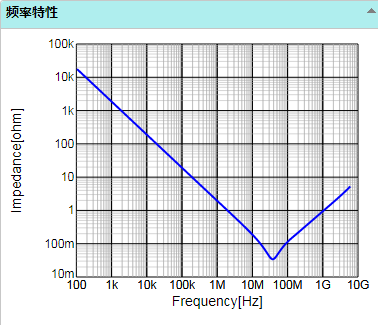

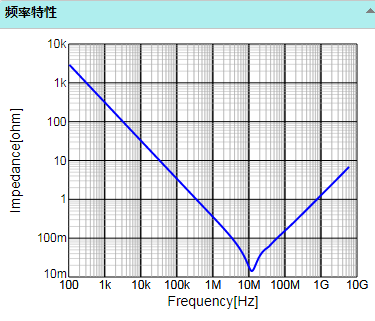

1uf

電容 頻率 曲線
