快恢復二極管的接線方式和普通整流二極管一樣,只是會用在高頻電路中。
快速恢復二極管三個引腳接線圖
三個引腳的是個半橋,內部有兩個二極管,可以并聯、也可以做橋接。
快恢復二極管(簡稱 FRD)是一種具有開關特性好、反向恢復時間短特點的半導體二極管,主要應用于開關電源、PWM 脈寬調制器、變頻器等電子電路中,作為高頻整流二極管、續流二極管或阻尼二極管使用。
快恢復二極管的內部結構與普通 PN 結二極管不同,它屬于 PIN 結型二極管,即在 P 型硅材料與 N 型硅材料中間增加了基區 I,構成 PIN 硅片。
因基區很薄,反向恢復電荷很小,所以快恢復二極管的反向恢復時間較短,正向壓降較低,反向擊穿電壓(耐壓值)較高。
3 腳雙色發光二極管可以發出 3 種顏色的光,除了單獨的 2 種本色光以外,還有一種合成色光。
它的合成原理是加色法,根據紅,藍,綠這 3 種基本色彩,這 3 種色彩的混合比例不同,可以合成出自然界中的所有光譜。彩色電視機的顯像管的色彩就是這 3 種基本色混合出來的。
快速恢復二極管共陰共陽接線圖

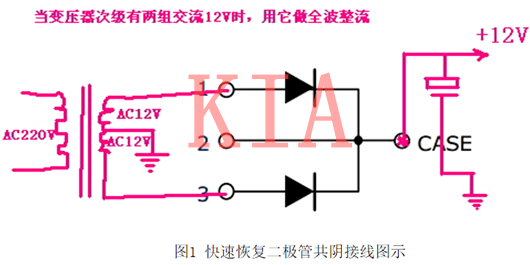

共陰極快速恢復二極管,用作整流時俗稱“半橋”,即“橋式全波整流器”的一半;當變壓器次級有雙繞組時,可用它做標準的全波整流器,如下圖:

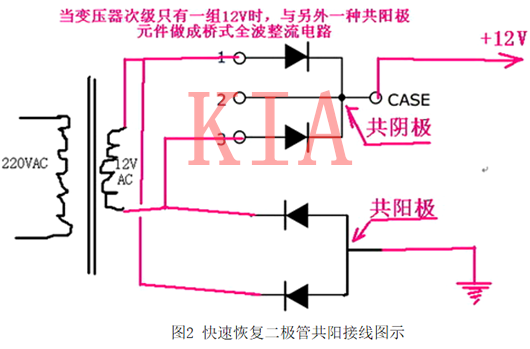

當變壓器次級只有單繞組時,可用它配合另一種“共陽極快恢復整流二極管”的“半橋”,做“橋式全波整流器”,如下圖:
