MOSFET驅動器

MOSFET驅動器是一款高頻高電壓柵極驅動器，可利用一個同步 DC/DC 轉換器和高達 100V 的電源電壓來驅動兩個 N 溝道 MOSFET。

強大的驅動能力降低了具高柵極電容 MOSFET 中的開關損耗。針對兩個與電源無關的輸入進行配置。高壓側輸入邏輯信號在內部被電平移位至自舉電源，此電源可以在高出地電位達 114V 的電壓條件下運行。

MOSFET驅動器（MOSFET drive）

特點：

欠壓閉鎖功能

自適應貫通保護功能

自舉電源電壓至 114V

1.4A 峰值頂端柵極上拉電流

1.75A 峰值底端柵極上拉電流

耐熱增強型 8 引腳 MSOP 封裝

寬 VCC 電壓：4.5V 至 13.5V

1.5Ω 頂端柵極驅動器下拉電阻

0.75Ω 底端柵極驅動器下拉電阻

5ns 頂端柵極下降時間驅動 1nF 負載

8ns 頂端柵極上升時間驅動 1nF 負載

3ns 底端柵極下降時間驅動 1nF 負載

6ns 底端柵極上升時間驅動 1nF 負載

可驅動高壓側和低壓側 N 溝道 MOSFET

應用：

分布式電源架構

汽車電源

高密度

電信系統

為什么需要用到MOSFET驅動器？

要驅動大容量MOSFET需要提供短時瞬間大電流，并在溝道開通后維持合適的柵源電壓(10～15V)，如果用普通控制芯片或單片機直接驅動，輸出電流不夠，輸出電壓也沒有這么高，所以需要驅動器。

有些控制芯片如UCC28C43自身集成了驅動器，可以直接驅動小容量MOSFET。

MOSFET不需要電流，是因為溝道開通后，不需要像BJT那樣必須維持一個基極電流Ib，但在溝道從關閉到到開通前，必須用瞬態大電流給MOSFET柵極電容充電。

MOSFET廠家簡介

MOSFET驅動器

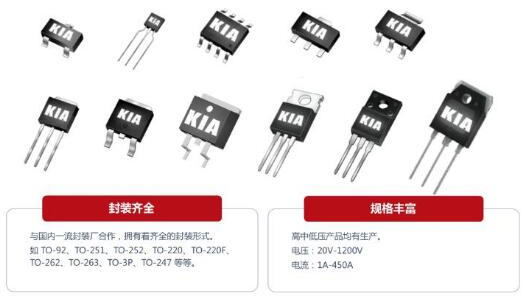

KIA半導體專業生產MOS管場效應管廠家（國家高新技術企業）成立于2005年，公司成立初期就明確立足本土市場，研發為先導，了解客戶需求，運用創新的集成電路設計方案和國際同步研發技術，
