可控硅可以是單向的,也可以是雙向的,可以過零觸發也可以移相觸發,固態繼電器同樣是如此的。
所以,他們的用途、形式都是一樣類型產品,從這一點上(使用的形式、性質角度)沒有區別,因為固態繼電器也是可控硅做的(三極管的固態繼電器除外)。
它們的區別就在于,可控硅就是可控硅,固態繼電器則是可控硅+同步觸發驅動。
固態繼電器只是相當于一個開關,不能調節電流。可控硅能控制其導通角,能調節電流的大小。
固態繼電器其實也是以可控硅為主要部件而制作的,不同的是,固態繼電器動作電壓與控制電壓通過內部電路例如光耦進行分離的。
現在有一種叫“智能化可控硅模塊”,他把可控硅元件、同步觸發驅動做在一個模塊里了,這種可控硅與固態繼電器已經無法區分了。當然,從形狀上可以區分。
可控硅實際上就是一個大功率的二極管,它與普通二極管的不同之處在于它多了一個控制極.普通二極管是正向電壓就導通,反向電壓就截止。

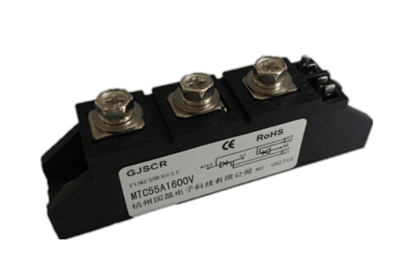

可控硅,是可控硅整流元件的簡稱,它是一種具有三個PN結的四層結構的大功率半導體器件,有時也被稱為晶閘管。具有體積小、結構相對簡單、功能強等特點,是比較常用的半導體器件之一。
可控硅被廣泛應用于各種電子設備和電子產品中,多用來作可控整流、逆變、變頻、調壓、無觸點開關等。

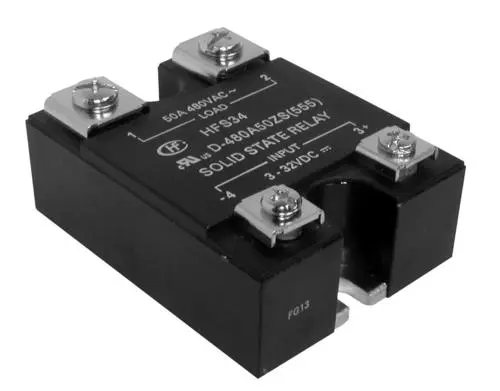

固態繼電器是由微電子電路,分立電子器件,電力電子功率器件組成的無觸點開關。用隔離器件實現了控制端與負載端的隔離。固態繼電器的輸入端用微小的控制信號,達到直接驅動大電流負載。
固態繼電器是具有隔離功能的無觸點電子開關,在開關過程中無機械接觸部件,因此固態繼電器除具有與電磁繼電器一樣的功能外,還具有邏輯電路兼容,耐振耐機械沖擊,安裝位置無限制;
具有良好的防潮防霉防腐蝕性能,輸入功率小,靈敏度高,控制功率小,電磁兼容性好,噪聲低和工作頻率高等特點。
固態繼電器相對普通繼電器的優點:
1、無機械觸點,壽命長、無噪音、抗震動;
2、在過零點斷開,拉弧干擾少;
3、導通速度快;
固態繼電器相對普通繼電器的缺點:
1、只能用于交流切換;
2、因為有導通壓降,一般要降額選用,持續使用時要加散熱器和風扇;
3、易受干擾,造成誤觸發;
4、過載能力小,尤其是短路時必須要由快速熔短器來保護,其它方式都來不及。
