晶閘管概述

晶體閘流管簡稱為品閘管，也叫做可控硅，是一種具有三個PN結的功率型半導體器件。

因為它可以像閘門一樣控制電流，所以稱之為“晶體閘流管”。晶體閘流管是最常用的功率型半導體控制器件之一，具有廣泛的用途。

晶體閘流管種類和規格很多，適用于各種不同的場合。根據控制特性的不同，晶體閘流管可分為單向晶閘管、雙向晶閘管、可關斷晶閘管、正向阻斷晶閘管、反向阻斷晶閘管、光控晶閘管等。

根據電流容量的不同，晶體閘流管可分為小功率管、中功率管和大功率管。

根據關斷速度的不同，晶體閘流管可分為普通晶閘管和高頻晶閘管（工作頻率>lOkHz）。根據封裝和外觀形式的不同，晶體閘流管可分為塑封式、陶瓷封裝式、金屬殼封裝式、大功率螺栓式和平板式等。

雙向晶閘管是在單向晶閘管的基礎之上開發出來的，是一種交流型功率控制器件。雙向品閘管不僅能夠取代兩個反向并聯的單向晶閘管，而且只需要一個觸發電路，使用很方便。

可關斷晶閘管也稱為門控晶閘管，是在普通晶閘管基礎上發展起來的功率型控制器件。

怎樣識別晶閘管

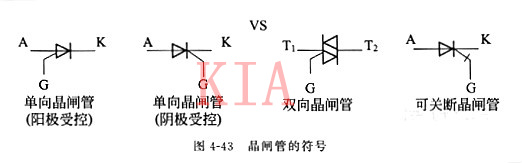

晶體閘流管的文字符號為“VS”，圖形符號如圖4-43所示。

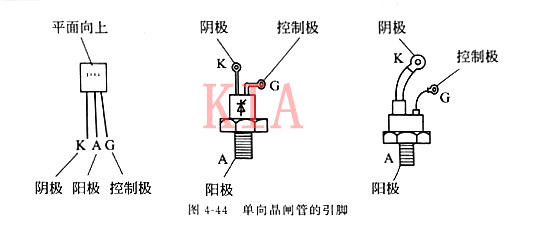

晶體閘流管具有3個引腳。單向晶閘管的3個引腳分別是陽極A、陰極K和控制極G，常見單向晶閘管的引腳如圖4-44所示，使用中應注意識別，不要搞錯。

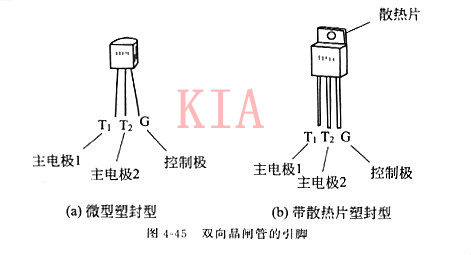

雙向晶閘管的3個引腳分別是控制極G、主電極T1和主電極T2，如圖4-45所示。由于雙向品閘管的兩個主電極T1和T2是對稱的，因此使用中可以任意互換。

晶體閘流管的特點：具有可控制的單向?qū)щ娦?，即不但具有一般二極管單向?qū)щ姷恼髯饔?，而且可以對?dǎo)通電流進行控制，就好像閘門一樣，起到控制電流有無和大小的作用。晶體閘流管的這一特點是由其特殊的結構所決定的。

晶閘管的導通條件是什么？

晶閘管的工作條件：

1. 晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處于關斷狀態。

2. 晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。

3. 晶閘管在導通情況下，只要有一定的正向陽極電壓，不論門極電壓如何，晶閘管保持導通，即晶閘管導通后，門極失去作用。

4. 晶閘管在導通情況下，當主回路電壓（或電流）減小到接近于零時，晶閘管關斷。

導通條件

閘管導通的條件是陽極承受正向電壓，處于阻斷狀態的晶閘管，只有在門極加正向觸發電壓，才能使其導通。

門極所加正向觸發脈沖的最小寬度，應能使陽極電流達到維持通態所需要的最小陽極電流，即擎住電流IL以上。導通后的晶閘管管壓降很小。

使導通了的晶閘管關斷的條件是使流過晶閘管的電流減小至一個小的數值，即維持電流IH一下。

其方法有二：

1、減小正向陽極電壓至一個數值一下，或加反向陽極電壓。

2、增加負載回路中的電阻。
