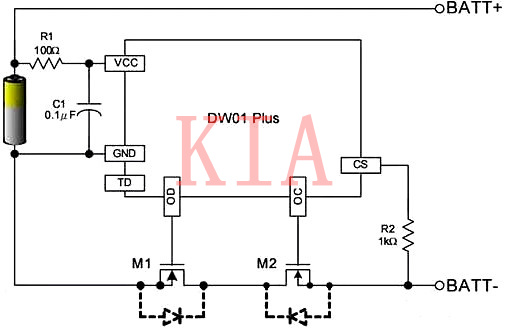

該電路主要由鋰電池保護專用集成電路DW01,充、放電控制MOSFET1(內含兩只N溝道MOSFET)等部分組成,單體鋰電池接在B+和B-之間,電池組從P+和P-輸出電壓。
充電時,充電器輸出電壓接在P+和P-之間,電流從P+到單體電池的B+和B-,再經過充電控制MOSFET到P-。
在充電過程中,當單體電池的電壓超過4.35V時,專用集成電路DW01的OC腳輸出信號使充電控制MOSFET關斷,鋰電池立即停止充電,從而防止鋰電池因過充電而損壞。
放電過程中,當單體電池的電壓降到2.30V時,DW01的OD腳輸出信號使放電控制MOSFET關斷,鋰電池立即停止放電,從而防止鋰電池因過放電而損壞;
DW01的CS腳為電流檢測腳,輸出短路時,充放電控制MOSFET的導通壓降劇增,CS腳電壓迅速升高,DW01輸出信號使充放電控制MOSFET迅速關斷,從而實現過電流或短路保護。
過充電是指電池經一定充電過程充滿電后,再繼續充電的行為。
由于在設計時,負極容量比正極容量要高,因此,正極產生的氣體透過隔膜紙與負極產生的鎘復合。
故一般情況下,電池的內壓不會有明顯升高,但如果充電電流過大,或充電時間過長,產生的氧氣來不及被消耗,就可能造成內壓升高,電池變形,漏液,等不良現象。同時,其電性能也會顯著降低。
為了防止電池過充,需要對充電終點進行控制,當電池充滿時,會有一些特別的信息可利用來判斷充電是否達到終點。一般有以下六種方法來防止電池被過充:
1. 峰值電壓控制:通過檢測電池的峰值電壓來判斷充電的終點;
2. dT/dt控制:通過檢測電池峰值溫度變化率來判斷充電的終點;
3. T控制:電池充滿電時溫度與環境溫度之差會達到最大;
4. -V控制:當電池充滿電達到一峰值電壓后,電壓會下降一定的值;
5. 計時控制:通過設置一定的充電時間來控制充電終點,一般設定要充進130%標稱容量所需的時間來控制;
6. TCO控制:考慮電池的安全和特性應當避免高溫(高溫電池除外)充電,因此當電池溫度升高60時應當停止充電。
電池放完內部?jī)?chǔ)存的電量,電壓達到一定值后,繼續放電就會造成過放電,通常根據放電電流來確定放電截止電壓。
0.2C-2C放電一般設定1.0V/支,3C以上如5C或10C放電設定為0.8V/支,電池過放可能會給電池帶來災難性的后果,特別是大電流過放,或反復過放對電池影響更大。
一般而言,過放電會使電池內壓升高,正負極活性物質可逆性受到破壞,即使充電也只能部分恢復,容量也會有明顯衰減。
便攜式電子產品以電池作為電源。隨著便攜式產品的迅猛發展,各種電池的用量大增,并且開發出許多新型電池。除大家較熟悉的高性能堿性電池、可充電的鎳鎘電池、鎳氫電池外,還有近年來開發的鋰電池。
鋰是一種金屬元素,其化學符號為L(zhǎng)i(其英文名為lithium),是一種銀白色、十分柔軟、化學性能活潑的金屬,在金屬中是最輕的。它除了應用于原子能工業外,可制造特種合金、特種玻璃(電視機上用的熒光屏玻璃)及鋰電池。在鋰電池中它用作電池的陽極。
鋰電池也分成兩大類:不可充電的及可充電的兩類。不可充電的電池稱為一次性電池,它只能將化學能一次性地轉化為電能,不能將電能還原回化學能(或者還原性能極差)。
而可充電的電池稱為二次性電池(也稱為蓄電池)。它能將電能轉變成化學能儲存起來,在使用時,再將化學能轉換成電能,它是可逆的,如電能化學能鋰電池的主要特點。不可充電的鋰電池有多種,目前常用的有鋰-二氧化錳電池、鋰—亞硫酰氯電池及鋰和其它化合物電池。
