三端穩壓器是具有三只引腳的直流穩壓集成電路,用于將輸入端的直流電壓穩壓后輸出一定值的直流電壓。

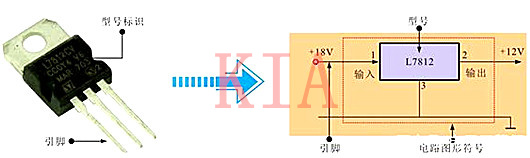

圖2-70為典型三端穩壓器的外形特點及其標識信息。
電路圖形符號標明三端穩壓器的穩壓參數;引腳由電路圖形符號各引腳引出,與電路連通,構成電路;標識信息通常標識三端穩壓器的型號、引腳號及連接。
三端穩壓器以78系列最為常見。該類三端穩壓器的標識含義如圖2-71所示。

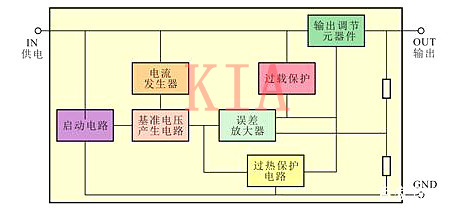

三端穩壓器由多個半導體元器件、阻容元器件按照一定的電路關系連接而成。圖2-72為三端穩壓器的內部結構框圖。
電壓比較器是通過兩個輸入端電壓值的比較結果決定輸出端狀態的一種放大器件。
當電壓比較器的同相輸入端電壓高于反相輸入端電壓時,輸出高電平;當反相輸入端電壓高于同相輸入端電壓時,輸出低電平。

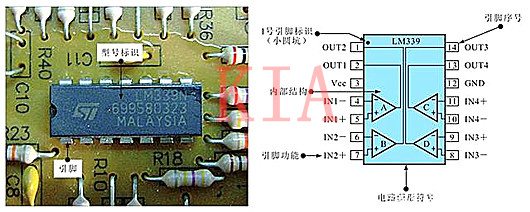

圖2-73為典型電壓比較器(LM339)的外形特點及其標識信息。
電路圖形符號標明電壓比較器的引腳功能、引腳序號和內部結構,對照相應電路實物圖可以了解電壓比較器與外圍元器件的連接關系。
音頻功率放大器是用于放大音頻信號輸出功率的集成電路,使揚聲器音圈振蕩發出聲音,在各種影音產品中應用十分廣泛。

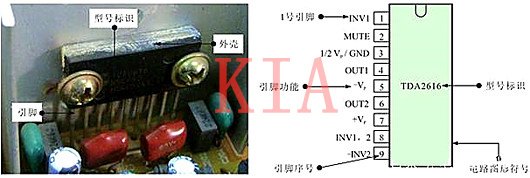

圖2-74為典型音頻功率放大器(TDA2616)的外形特點及其標識信息。
音頻信號處理集成電路可對輸入的音頻信號進行音調、平衡、音質及聲道的切換控制等處理,并由輸出端將處理后的音頻信號輸出,送至后級電路中。音頻信號處理集成電路主要應用在各種影音產品中。

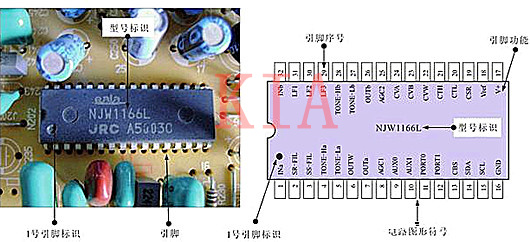

圖2-75為典型音頻信號處理集成電路(NJW1166L)的外形特點及其標識信息。
圖2-75 典型音頻信號處理集成電路(NJW1166L)的外形特點及其標識信息
微處理器(CPU)是一種按照程序進行工作,具有分析和判斷功能的集成電路。
微處理器集成度較高,引腳數量相對較多,內部集成運算器、控制器、存儲器和輸入/輸出接口電路等,主要用來對人工指令信號進行識別處理,并轉換為相應的控制信號輸出。
圖2-76為典型微處理器(TMP87CH46N)的外形特點及其標識信息。
