三極管構成的高低電平轉換電路圖及分析-KIA MOS管


三極管高低電平轉換電路

將一個紅外遙控接收板的4個默認輸出為低電平的端口改為默認輸出為高電平,當接收到紅外遙控信號時相應端口輸出變?yōu)榈碗娖健?/span>


高低電平轉換電路

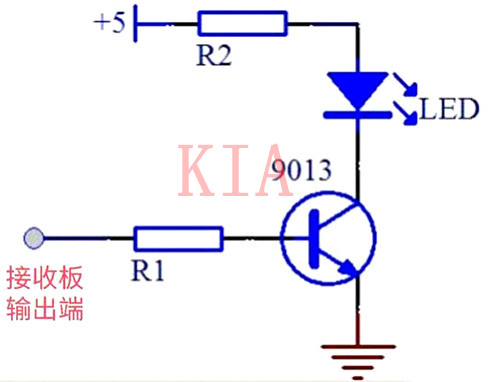

三極管構成的高低電平轉換電路


將接收板的輸出端口改為默認輸出為高電平,簡單方法就是采用NPN型三極管來倒相,這樣即可將低電平輸出的端口轉為高電平輸出,電路如上圖所示。


電阻R1左端接接收板的輸出端,這樣接收板輸出為低電平時,9013三極管截止,其集電極輸出為高電平,集電極的負載不工作。


當接收板接收到遙控信號時,其輸出端口變?yōu)楦唠娖剑?013三極管導通,集電極所接的負載得電工作。


高低電平轉換電路

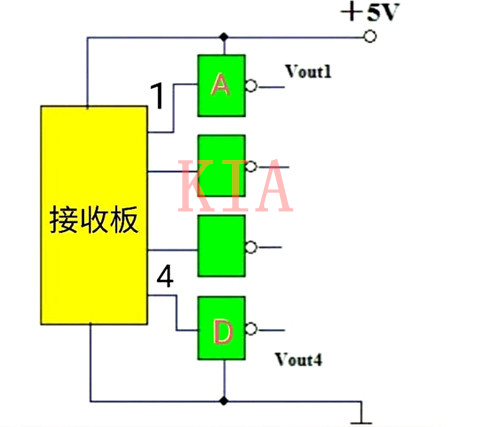

采用74HC04非門構成的高低電平轉換電路


上述采用三極管構成的電平轉換電路所用的元件較多,若接收板轉為默認高電平輸出,只是為了便于與后級電路接口,亦可以采用上圖所示電路,通過一片六非門74HC04來實現轉換。


74HC04是一款微功耗HCMOS器件,工作電壓范圍為2~6V,靜態耗電≤1μA,其內部有6個非門,這里只使用其中的4個與接收板的輸出端口連接,這樣接收板的4個默認輸出為低電平的端口經該IC轉換后輸出即變?yōu)槟J(rèn)高電平輸出。


貼片封裝的74HC04及轉接板

在選用74HC04時,最好選用體積較小的SOP-14貼片封裝的。


為了焊接方便,可以將該IC焊接在一個SOP-14的轉接板上,然后用插針將74HC04的各輸入端及電源端與接收板的相應端子連接即可。74HC04剩余的兩個非門的輸入端可以與電路的GND端連接。

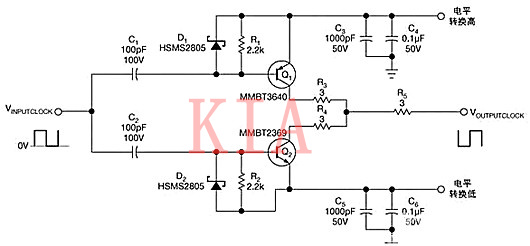

簡單的電平轉換電路圖

電平轉換電路包括快速切換的晶體管Q1和Q2。用戶選擇電平轉換為高和轉換為低,這是直流偏置電壓,連接到晶體管的射極,以匹配于所需要的輸出高邏輯電平和低邏輯電平。


C1、R1、D1、C2、R2和D2使Q1和Q2的基極電壓保持在接近于射極電壓。


高低電平轉換電路
