什么是等效電阻?等效電阻詳細解析-KIA MOS管

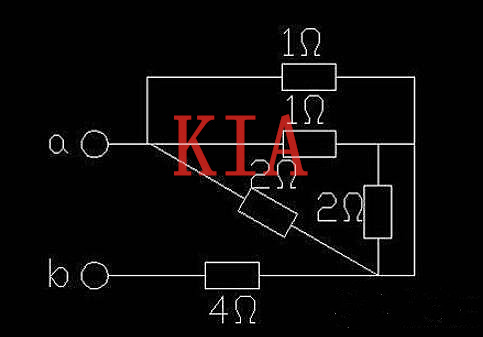

等效電阻

幾個連接起來的電阻所起的作用,可以用一個電阻來代替,這個電阻就是那些電阻的等效電阻。也就是說任何電回路中的電阻,不論有多少只,都可等效為一個電阻來代替。


而不影響原回路兩端的電壓和回路中電流強度的變化。這個等效電阻,是由多個電阻經過等效串并聯公式,計算出等效電阻的大小值。


也可以說,將這一等效電阻代替原有的幾個電阻后,對于整個電路的電壓和電流量不會產生任何的影響,所以這個電阻就叫做回路中的等效電阻。


等效電阻


就是用一個電阻代替串聯電路中幾個電阻,比如一個串聯電路中有2個電阻,可以用另一個電阻來代替它們。


首先把這兩個電阻串聯起來,然后移動滑動變阻器,移動到適當?shù)牡胤骄涂梢?,然后記錄下這時的電壓與電流,分別假設為U和I。


然后就另外把電阻箱接入電路中,滑動變阻器不要移動,保持原樣,調整變阻器的阻值,使得電壓和電流為I和U。


為何當電阻器以并聯方式連在一起反而令總電阻減少?


物質對電荷流得的阻礙作用的多少,便是電阻。所以在一個固定的電壓上,電路的電流愈強,它的電阻便愈少。


所謂并聯,即有分支的電路,當電荷流動時多了一條分支(分路),電荷便更易流動,電流愈大,所以電阻便較小。


用一個比喻。一個運動場擠滿了人,若只開一個小門,人的疏散便慢了,這樣可看成小門對人的疏散(流動)產生阻礙作用。


但若開多一道門,人的疏散便快了。所以多一道門,疏散時阻礙作用減少,這便等于并聯電路,多一個分支,電阻便減少的性質相似。


若用電阻率公式計算考慮:

R = ρ(L/S)

式中 R 是電阻,ρ 是電阻率,S 是截面積,L 是導線的長度。


還有另一種公式的計算:

串聯時:R=R1+R2+.。..。.+Rn

并聯時:1/R=1/R1+1/R2+.。..。.1/Rn


R表示總電阻,R1表示第一個電阻,Rn表示第n個電阻。


若有N個相同電阻r并聯,則1/R=N/r。


并聯電阻,相當于通電時的截面積增加,S大了電阻便減少。


串聯電路中的等效電阻比任何一個串聯電阻都大,并聯電路中的等效電阻比任何一個并聯電阻都小。
