元器件知識--限流電阻和分壓電阻解析-KIA MOS管
信息來源：本站 日期：2021-10-18
限流電阻和分壓電阻的區別是什么？外觀上沒區別，都是電阻，分壓和限流是根據具體場景來看的，元器件對電流有要求時，對電流設計時用電阻限流，同理元件對電壓有要求時用電阻來調整電壓。
任何電阻在任何位置，只要有電流的存在，都有限流和分壓作用。我們主要看它所在的位置，擔任的主要職責，給它加上合適的名稱“限流”或者“分壓”。限流的同時有分壓，分壓的同時有限流。
分壓電阻：一個9V的電源，要得到一個3V的電壓供其他設備使用 ，方法：取20歐姆和10歐姆串聯接在這個電源上，從10歐姆電阻兩端取出3V電壓給外設備。那么這個10歐姆的電阻就該說是分壓電阻。

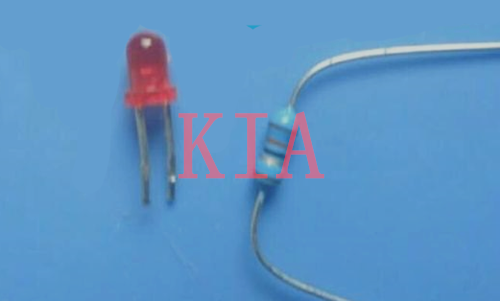

一個電阻串聯一只LED燈珠，接在12V的電壓上，LED兩端電壓3V左右，電阻上的壓降是9V。如接在15V的電壓上，LED兩端電壓還電3V左右，與接在12V的電壓上一樣，但此時電阻上的壓降卻是12V了；
任何電阻在任何位置，只要有電流的存在，都有限流和分壓作用。我們主要看它所在的位置，擔任的主要職能，給他加上合適的職稱“限流”或者“分壓”。
限流的同時有分壓，分壓的同時有限流。 先舉一個“限流”和“分壓”分明的例子。 在有分支結構的電路中，通常就很分明。
例如一個9V的電源，為了得到一個大約3V的電壓供其他微型設備使用。
我們可以這樣做，取一個20歐姆和10歐姆串聯接在這個電源上，從這個10歐姆電阻兩端取出3V電壓給外設備。
那么這個10歐姆的電阻就該說是分壓作用，不可以說成是限流。
再如，我們?cè)谧鰧?shí)驗時，為了防止接線錯誤，我們通常接上一個保險絲，或者一個小阻值電阻，防止電流過大燒毀設備，這個保險絲(其實就是一個很小的電阻)或者電阻，在這里我們應該說成限流，而不可以說成分壓，(其實我們真不希望它分壓，可是它還是分去了很小的電壓)。
在做有滑動變阻器的實驗時，我們通常也要串一只小電阻，這個電阻是一樣的道理，取限流保護作用。
