電源適配器噪聲產生原因

傳導干擾概念：傳導干擾主要評估輸入和輸出線上流過的干擾噪聲。待測試的設備EUT通過阻抗匹配網絡LISN 連接到干凈的交流電源上。

（一）LISN的作用如下

1.隔離待測試設備EUT和交流輸入電源，濾除由輸入電源線引入的噪聲及干擾。

2.EUT產生的干擾噪聲依次通過LISN內部的高通濾波器和50 ?電阻，在50 ?電阻上得到相應的信號值送到接收機進行分析。

（二）測試原理分析

傳導干擾來源于差模電流噪聲和共模電流噪聲，這兩種類型的噪聲干擾如下圖所示：

電源適配器噪聲

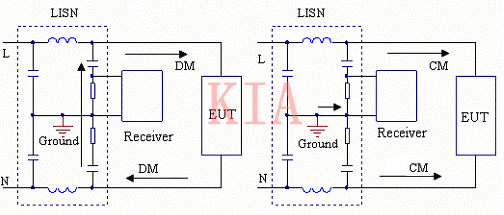

圖2：差模電流和共模電流

1.差模電流在兩根輸入電源線間反方向流動，兩者相互構成電流回路，即一根作為差模電流的源線，一根作為差模電流的回線。

2.共模電流在兩根輸入電源線上同方向流動，它們分別與大地構成電流回路，即同時作為共模電流的源線或回線。

電源適配器噪聲產生原因及解決方法

（一）共模電流

1.共模電流產生原因

共模電流在輸入及輸出線與大地間流動，其產生主要是功率器件高頻工作時產生的電壓的瞬態的變化。

共模電流的產生主要有下面幾部分：

① 通過MOSFET源級到大地的電容Cde。如果改進IC的設計，如對于單芯片電源芯片，將MOSFET源極連接到芯片基體用于散熱，而不是用漏極進行散熱，這樣可以減小漏極對大地的寄生電容。

PCB布線時減小漏極區銅皮的面積可減小漏極對大地的寄生電容，但要注意保證芯片的溫度滿足設計的要求。

②通過Cm 和Cme產生共模電流。

③ 通過Ca 和 Cme產生共模電流。

④ 通過Ct 和Coe產生共模電流。

⑤ 通過Cs 和Coe產生共模電流，這部分在共模電流中占主導作用。

減小漏極電壓的變化幅值及變化率可減小共模電流，如降低反射電壓，加大漏源極電容，但這樣會使MOSFET承受大的電流應力，其溫度將增加，同時加大漏源極電容產生更大的磁場發射。

電源適配器噪聲

圖3：共模電流產生

2.解決方法

（1）增加Y電容

電源適配器噪聲

圖4： Y電容作用

電壓如果系統加了Y電容，由圖4所示，通過Cs的大部分的共模電流被Y 電容旁路，返回到初級的地，因?yàn)閅電容的值大于Coe。

Y電容必須直接并用盡量短的直線連接到初級和次級的冷點。作為一個規則，如果開通MOSFET的dV/dt大于關斷時的值，Y電容連接到初級的地。反之連接到Vin。

強調：電壓沒有變化的點稱為靜點或冷點，電壓變化的點稱為動點或熱點。初級的地和Vin都是冷點，對于輔助繞組和輸出繞組，冷點可以通過二極管的位置進行調整。

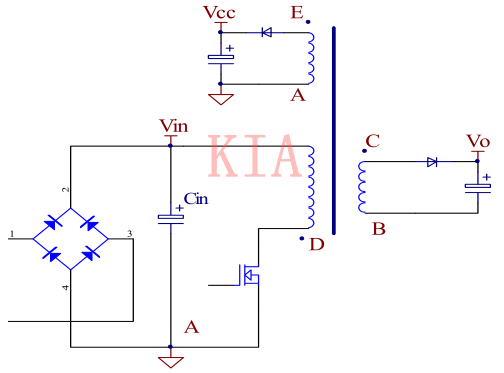

圖5中，A，Vcc，Vin和Vo為冷點，D，F(xiàn)和G 為熱點。

電源適配器噪聲
