電路中的GND和GROUND與VCC等符號詳解-KIA MOS管
信息來源:本站 日期:2022-03-30

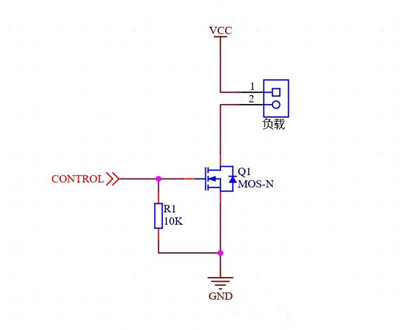

在看電路原理圖的時候,常??梢钥匆奊ND、GROUND、VCC,VDD,VEE,VSS等等的符號,那么是什么意思、有什么區別呢?
一般來說VCC=模擬電源,VDD=數字電源,VSS=數字地,VEE=負電源。下面給出詳細解釋。
DCpower一般是指帶實際電壓的源,其他的都是標號(在有些仿真軟件中默認的把標號和源相連的)
VDD:電源電壓(單極器件);電源電壓(4000系列數字電路);漏極電壓(場效應管)
VCC:電源電壓(雙極器件);電源電壓(74系列數字電路);聲控載波(VoiceControlledCarrier)
VSS:地或電源負極VEE:負電壓供電;場效應管的源極(S)VPP:編程/擦除電壓。
VCC:C=circuit表示電路的意思,即接入電路的電壓;
VDD:D=device表示器件的意思,即器件內部的工作電壓;
VSS:S=series表示公共連接的意思,通常指電路公共接地端電壓。
Vcc和Vdd是器件的電源端。
Vcc是雙極器件的正,Vdd多半是單級器件的正。
下標可以理解為NPN晶體管的集電極C,和PMOSorNMOS場效應管的漏極D。
同樣你可在電路圖中看見Vee和Vss,含義一樣。因為主流芯片結構是硅NPN所以Vcc通常是正。如果用PNP結構Vcc就為負了。薦義選用芯片時一定要看清電氣參數。
Vcc來源于集電極電源電壓,CollectorVoltage,一般用于雙極型晶體管,PNP管時為負電源電壓,有時也標成-Vcc,NPN管時為正電壓。
Vdd來源于漏極電源電壓,DrainVoltage,用于MOS晶體管電路,一般指正電源。因為很少單獨用PMOS晶體管,所以在CMOS電路中Vdd經常接在PMOS管的源極上。
Vss源極電源電壓,在CMOS電路中指負電源,在單電源時指零伏或接地。
Vee發射極電源電壓,EmitterVoltage,一般用于ECL電路的負電源電壓。
Vbb基極電源電壓,用于雙極晶體管的共基電路。
1、一般來說VCC=模擬電源,VDD=數字電源,VSS=數字地,VEE=負電源
2、有些IC既有VDD引腳又有VCC引腳,說明這種器件自身帶有電壓轉換功能。
3、對于數字電路來說,VCC是電路的供電電壓,VDD是芯片的工作電壓(通常Vcc》Vdd),VSS是接地點。
4、在場效應管(或COMS器件)中,VDD為漏極,VSS為源極,VDD和VSS指的是元件引腳,而不表示供電電壓。
有些IC 同時有VCC和VDD, 這種器件帶有電壓轉換功能。 在“場效應”即COMS元件中,VDD乃CMOS的漏極引腳,VSS乃CMOS的源極引腳,這是元件引腳符號,VCC / VDD /VSS, 是電路符號。
除了正確進行接地設計、安裝,還要正確進行各種不同信號的接地處理。控制系統中,大致有以下幾種地線:
(1)數字地:也叫邏輯地,是各種開關量(數字量)信號的零電位。
(2)模擬地:是各種模擬量信號的零電位。
(3)信號地:通常為傳感器的地。
(4)交流地:交流供電電源的地線,這種地通常是產生噪聲的地。
(5)直流地:直流供電電源的地。
(6)屏蔽地:也叫機殼地,為防止靜電感應和磁場感應而設。
以上這些地線處理是系統設計、安裝、調試中的一個重要問題。
